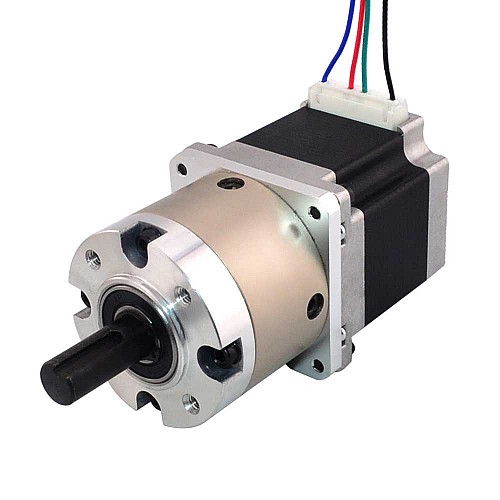

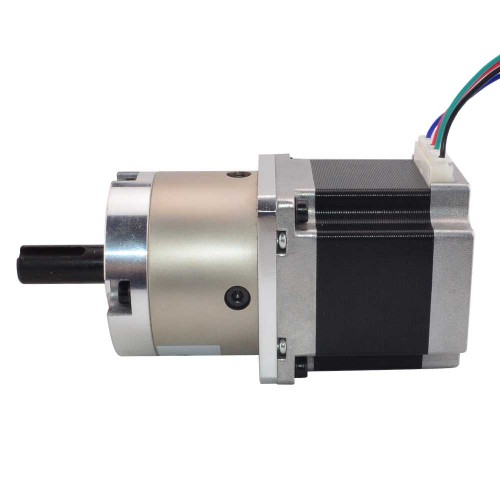

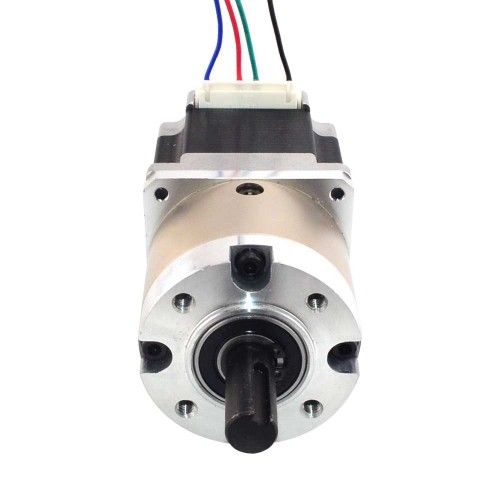

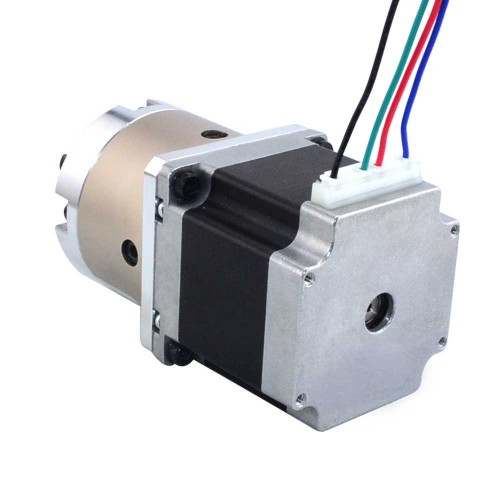

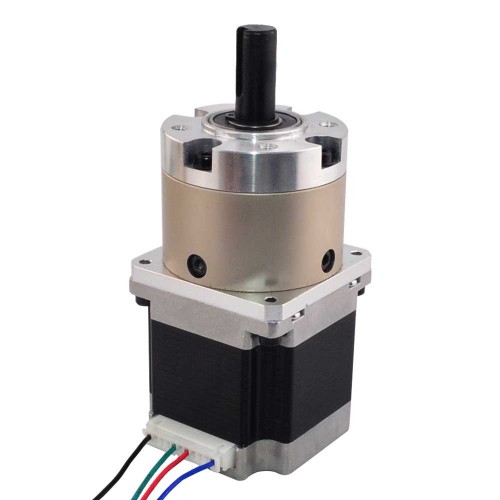

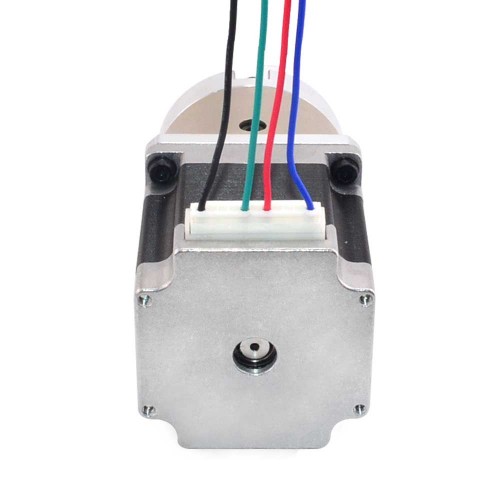

Motor Nema 23 Bipolar L=56mm con relación de transmisión 4:1 Reductor planetario y conector pin

0 Comentarios - Escribir Comentario

M$1,123.80

5 o más M$1,070.80

10 o más M$1,022.80

50 o más M$978.80

100 o más M$938.40

In Stock: Preordenar
Model: 23HS22-2804SX-PG4
Gross Weight: 1.31kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 113

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Este motor paso a paso Nema 23 con cuerpo de 56 mm, ángulo de paso de 1,8 grados y corriente nominal de 2,8 A, integra una caja de cambios planetaria con una relación de engranajes de 4,25:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 23HS22-2804SX-PG4
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 1,25Nm(177,01oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohms
Inductancia: 2,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 4,25:1
Eficiencia: 90%
Juego en vacío: <= 3grado
Par máximo permitido: 30Nm(4248.36oz.in)
Momento Torque Permisible: 50Nm(7080.6oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N

Especificación física

Tamaño del marco:57 x 57mm
Reductor Longitud: 48mm
Diámetro del eje: Φ12mm
Longitud del eje: 30mm
Longitud del chavetero: 20mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 1200g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	2.5
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.25
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	12
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	106
Longitud del eje(mm)	30
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1200
Relación de transmisión(xx:1)	4.25
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	Chavetero
