Motor Nema 17 L=48mm Relación de transmisión 20:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,248.80

5 o más M$1,187.20

10 o más M$1,131.20

50 o más M$1,080.40

100 o más M$1,034.00

En stock: Preordenar
Modelo: 17HS19-1684S-HG20
Peso bruto: 0.73kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 21

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 20

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

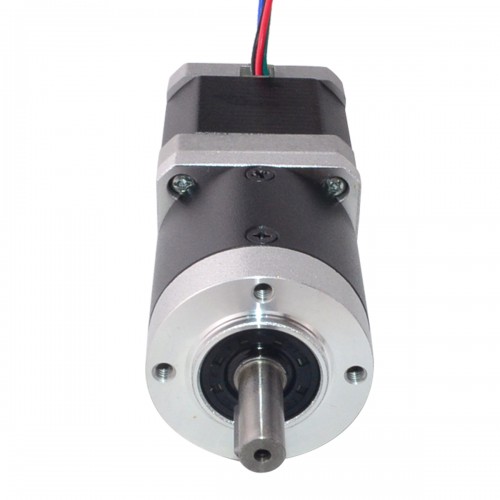

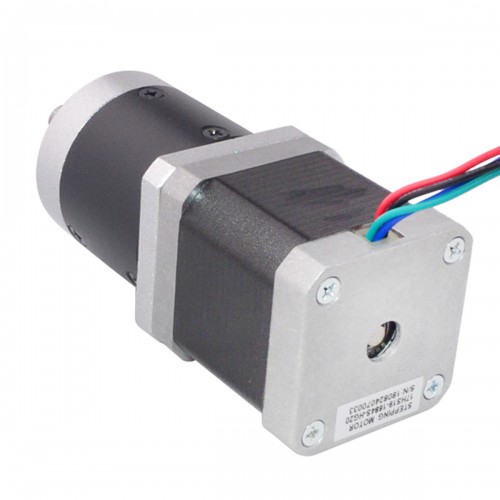

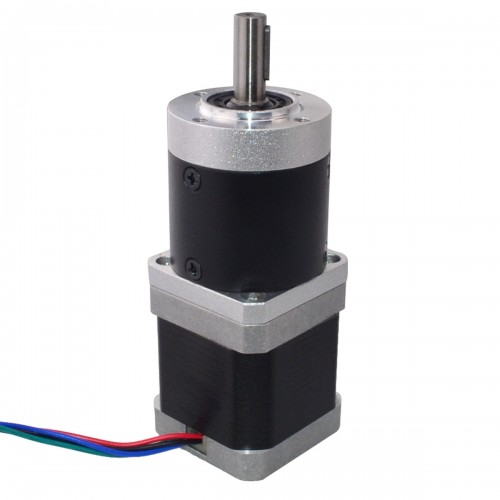

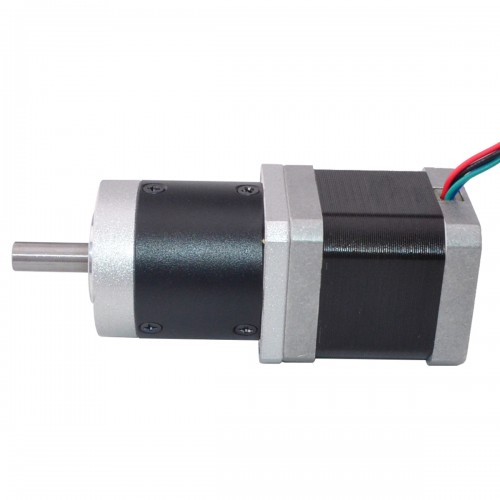

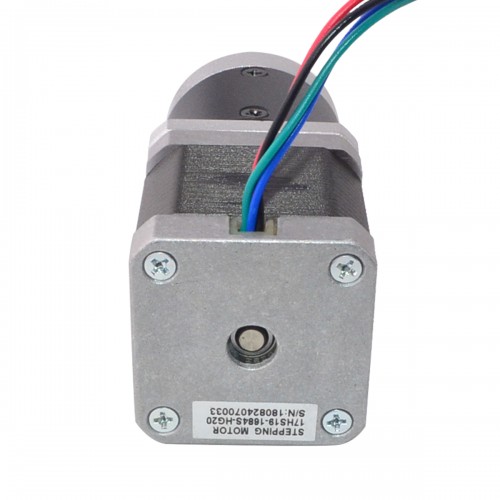

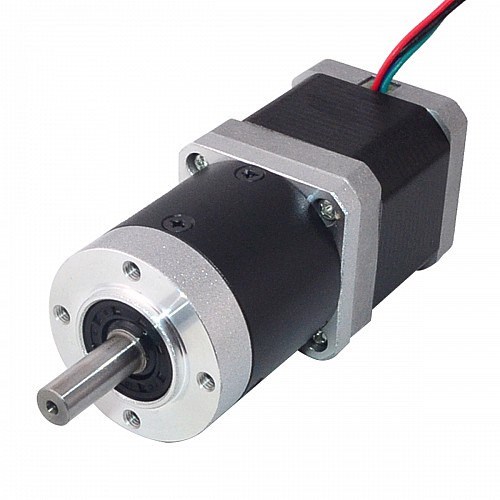

Este motor paso a paso Nema 17 con cuerpo de 48mm y corriente nominal de 1,68A, integrado con una Reductor planetario de 48,3 mm con una relación de transmisión de 20:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 17HS19-1684S-HG20
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 44Ncm(62,32oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,65ohms
Inductancia: 2,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 20:1
Eficiencia: 85%
Juego en vacío: <=50arcmin
Par máximo permitido: 10 N.m(1416,4oz.in)
Momento Torque Permisible: 15N.m(2124oz.in)
Carga radial máx.: 100N
Temperatura ambiente: -10-50 ℃
Ruido: <= 50dB
Vida: 6000h

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del motor: 48mm
Reductor Longitud: 48,3mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5mm
Longitud del chavetero: 14mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 350g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	2.8
Resistencia de fase(ohms)	1.65
Torque de sujeción sin caja de cambios(N.m)	0.44
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=50arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	96.3
Longitud del eje(mm)	23.5
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	350
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
