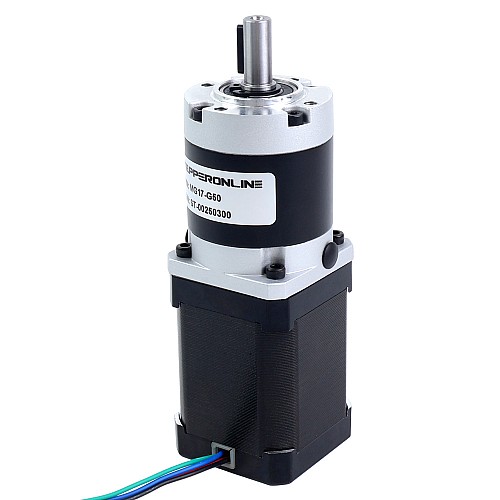

Motor paso a paso Nema 17 bipolar L=60mm w/ con caja de cambios planetaria serie MG relación de reducción 50

0 Comentarios - Escribir Comentario

M$601.80

5 o más M$578.00

10 o más M$556.00

50 o más M$535.60

100 o más M$516.60

En stock: 10000
Modelo: 17HS24-2104S-MG50
Peso bruto: 0.85kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 3

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 ofrece un par de mantenimiento de 0,76Nm(107,62oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 50:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

Número de pieza: 17HS24-2104S-MG50
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0,76Nm(107,62oz.in)
Corriente nominal/fase: 2,10A
Resistencia de fase: 1,60ohms±10%
Inductance: 3,00mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material del engranaje: Metalurgia de polvos
Relación de transmisión: 50:1
Eficiencia: 80%
Juego en vacío: <=45arcmin
Par máximo permitido: 10,00Nm(1416,12oz.in)
Par instantáneo permitido: 20,00Nm(2832,23oz.in)

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 51mm
Longitud de la caja de cambios: 66mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 21,5mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.1
Inductancia(mH)	3.0
Resistencia de fase(ohms)	1.6
Torque de sujeción sin caja de cambios(N.m)	0.76
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=45arcmin
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	111
Longitud del eje(mm)	21.5
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
