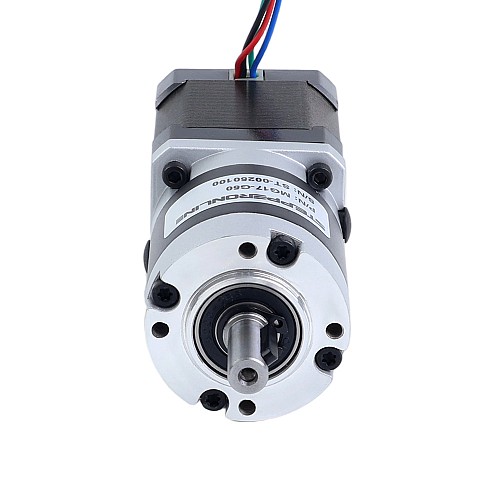

Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1

Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1 - 17HS19-1684S-MG50 | StepperOnline
Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1
0 Comentarios - Escribir Comentario
M$591.00
5 o más M$567.60
10 o más M$546.00
50 o más M$526.00
100 o más M$507.20
  • En stock: 10000
  • Modelo: 17HS19-1684S-MG50
  • Peso bruto: 0.80kg
  • Certificado: ISO, CE, UKCA, RoHS
Vendidos: 2

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 ofrece un par de mantenimiento de 0.52Nm(73.64oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 50:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

  • Número de pieza: 17HS19-1684S-MG50
  • Tipo de motor: Motor paso a paso bipolar
  • Par de mantenimiento sin caja de cambios: 0.52Nm(73.64oz.in)
  • Corriente nominal/fase: 1.68A
  • Resistencia de fase: 1.80ohms±10%
  • Inductance: 3.20mH±20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
  • Material del engranaje: Metalurgia de polvos
  • Relación de transmisión: 50:1
  • Eficiencia: 80%
  • Juego en vacío: <=45arcmin
  • Par máximo permitido: 10.00Nm(1416.12oz.in)
  • Par instantáneo permitido: 20.00Nm(2832.23oz.in)

Especificaciones físicas

  • Tamaño del marco: 42 x 42mm
  • Longitud del motor: 48mm
  • Longitud de la caja de cambios: 51mm
  • Tipo de eje de salida: Chavetero
  • Diámetro del eje de salida: Φ8mm
  • Longitud del eje de salida: 21.5mm

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
El soporte adecuado es ST-M12.
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar Bipolar
Corriente (A) 1.68
Inductancia(mH) 3.2
Resistencia de fase(ohms) 1.8
Torque de sujeción sin caja de cambios(N.m) 0.52
¿Tiene curva de par/empuje? No
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 8
Eje simple/eje doble Eje único
Juego <=45arcmin
Longitud del cuerpo(mm) 99
Longitud del eje(mm) 21.5
Material del engranaje Metalurgia de polvos
Método de inventario Inventario dedicado
No. de cables 4
Relación de transmisión(xx:1) 50
Tamaño(mm) Nema 17 (42 x 42)
Tipo de caja de cambios Planetario de precisión
Tipo de eje de salida Chavetero


File Size
17HS19-1684S-MG50_Full_Datasheet.pdf 62.46KB Download
17HS19-1684S-MG50.STEP 1.49MB Download
