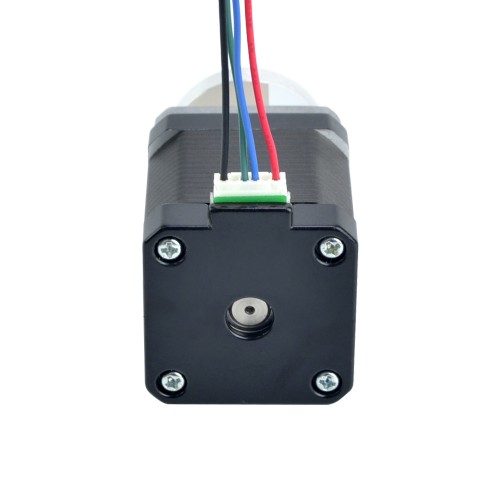

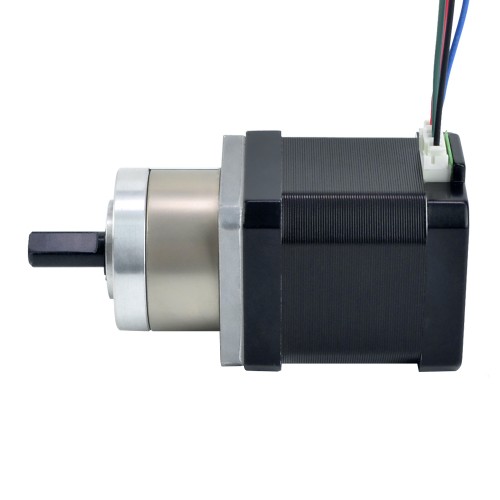

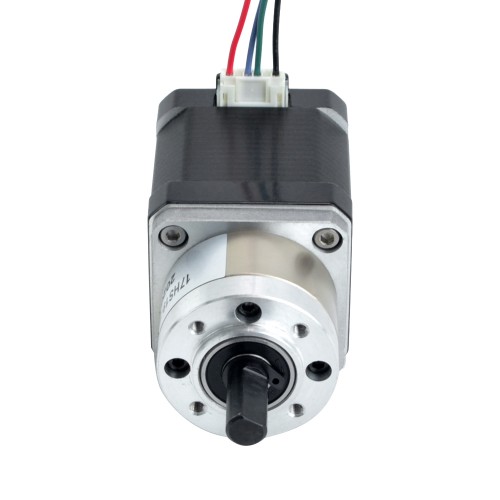

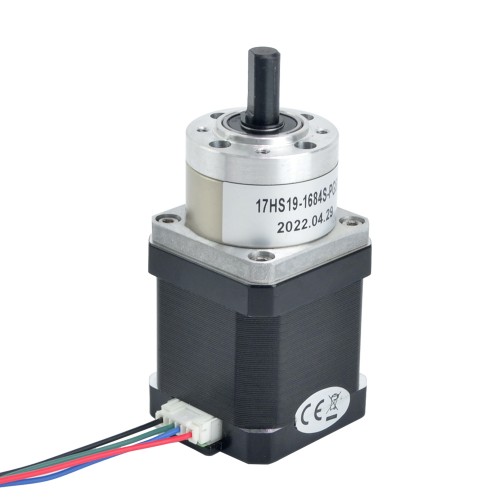

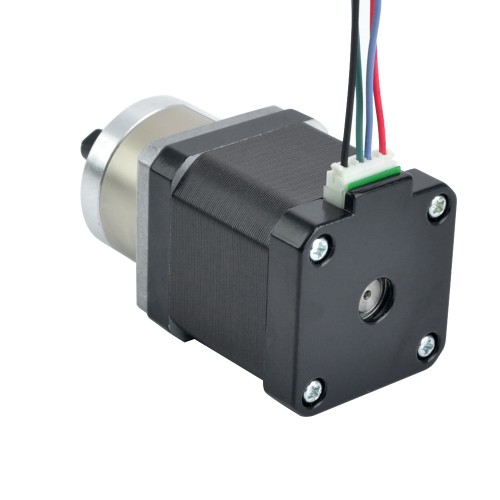

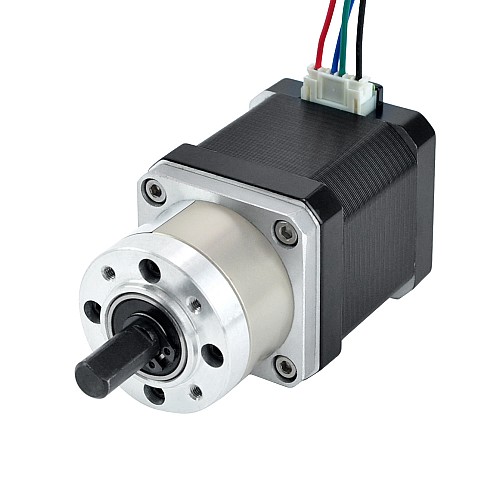

Motor paso a paso Nema 17 Bipolar L = 48mm con relación 5:1 Caja de cambios planetaria Longitud del cable de 1850mm

0 Comentarios - Escribir Comentario

M$609.80

5 o más M$581.20

10 o más M$555.00

50 o más M$531.20

100 o más M$509.20

In Stock: Preordenar
Model: 17HS19-1684S-PG5X
Gross Weight: 0.61kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 29

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 20

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Este motor paso a paso Nema 17 con cuerpo de 48mm, cable de 1850mm y corriente nominal de 1,68A, integró una Reductor planetario de relación de transmisión de 5,18: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS19-1684S-PG5X
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35grados
Par motor sin caja de cambios: 52Ncm(73,6oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,8ohms
Inductancia: 3,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18:1
Eficiencia: 90%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.84oz.in)
Momento de torsión admisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 48mm
Reductor Longitud: 27,3mm
Diámetro del eje: Φ8mm
Longitud del eje: 20mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 1850mm

Conexión

A+	A-	B+	B-
Negro	Verde	Azul	Rojo

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	3.2
Resistencia de fase(ohms)	1.8
Torque de sujeción sin caja de cambios(N.m)	0.52
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Single Shaft
Juego	<=3deg
Longitud del cable(mm)	1850
Longitud del cuerpo(mm)	75.3
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	5.18
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
