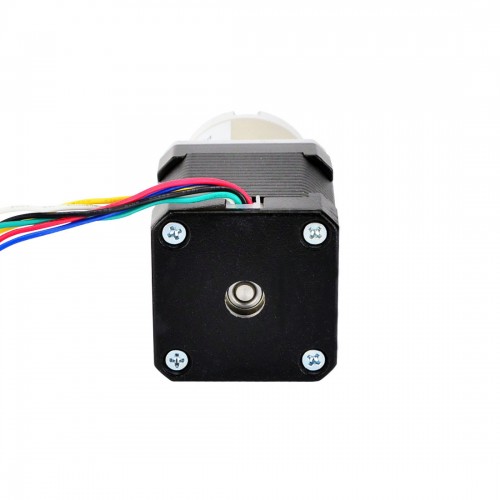

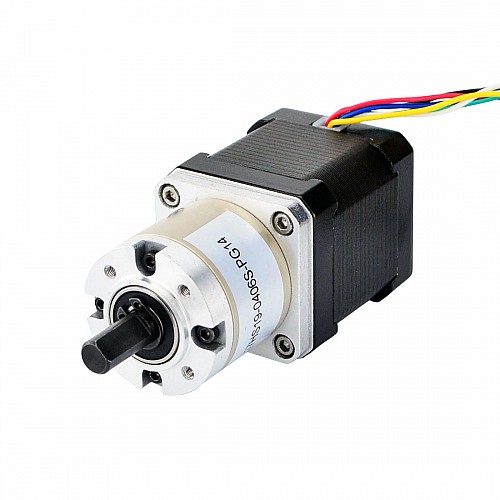

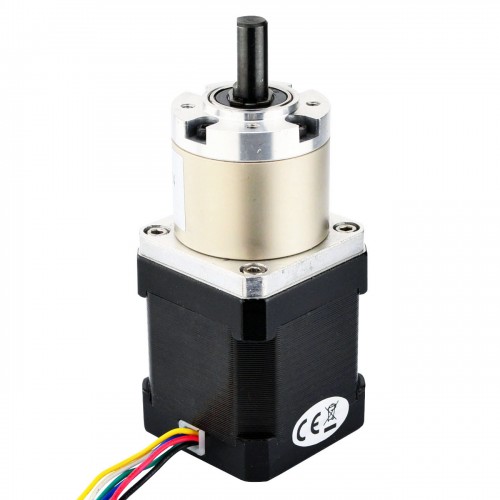

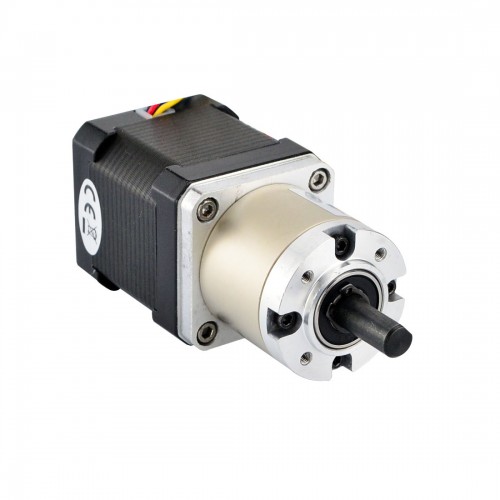

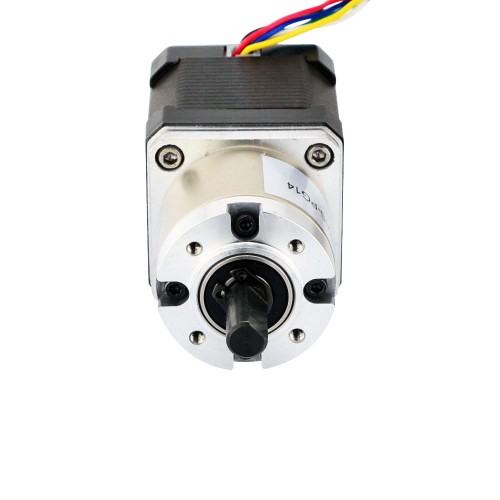

Motor paso a paso Nema 17 Unipolar L=48mm con relación de transmisión 14:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$577.20

5 o más M$550.00

10 o más M$525.40

50 o más M$502.80

100 o más M$482.00

In Stock: 10000
Model: 17HS19-0406S-PG14
Gross Weight: 0.65kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 124

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso unipolar Nema 17 con cuerpo de 48mm y corriente nominal de 0,4A, integra una Reductor planetario de relación de transmisión de 13,73:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS19-0406S-PG14
Tipo de motor: paso a paso unipolar
Ángulo de paso: 0,131grados
Par motor sin caja de cambios: 32Ncm(45,32oz.in)
Corriente nominal/fase: 0.4A
Resistencia de fase: 30ohms
Inductancia: 25mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 13,73:1
Eficiencia: 80%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.83oz.in)
Momento Torque Permisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 48mm
Reductor Longitud: 35mm
Diámetro del eje: Φ8mm
Longitud del eje: 20mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 6
Longitud del cable: 500mm
Peso: 560g

Conexión

A+	O+	A-	B+	O-	B-
NEGRO	AMARILLO	VERDE	ROJO	BLANCO	AZUL

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Unipolar
Corriente (A)	0.4
Inductancia(mH)	25
Resistencia de fase(ohms)	30
Torque de sujeción sin caja de cambios(N.m)	0.32
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=1deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	83
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	6
Peso(gramos)	560
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
17HS19-0406S-PG14_Full_Datasheet.pdf	130.71KB	Download
17HS19-0406S-PG14.STEP	2.42MB	Download
17HS19-0406S-PG14_Torque_Curve.pdf	163.18KB	Download
17HS19-0406S_Torque_Curve.pdf	212.03KB	Download
