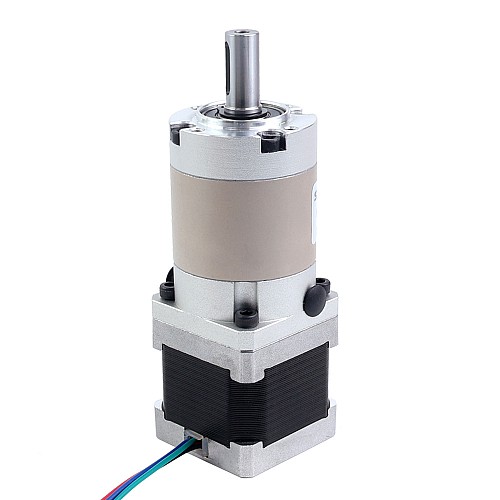

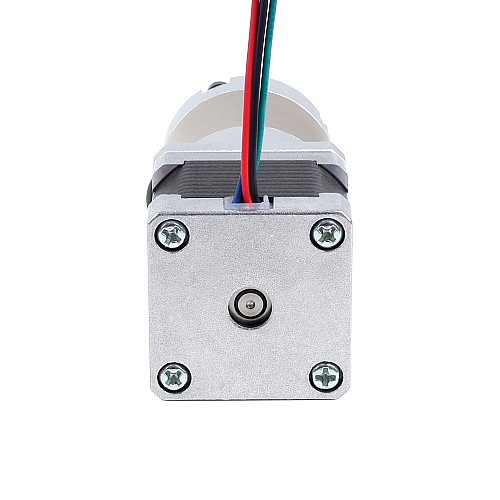

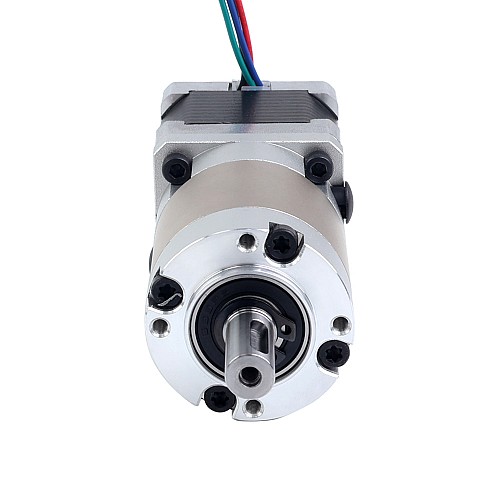

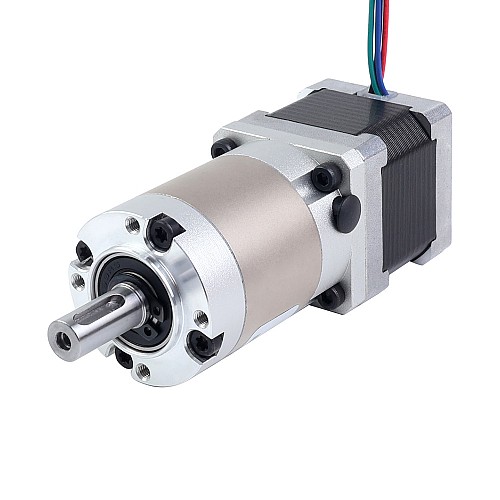

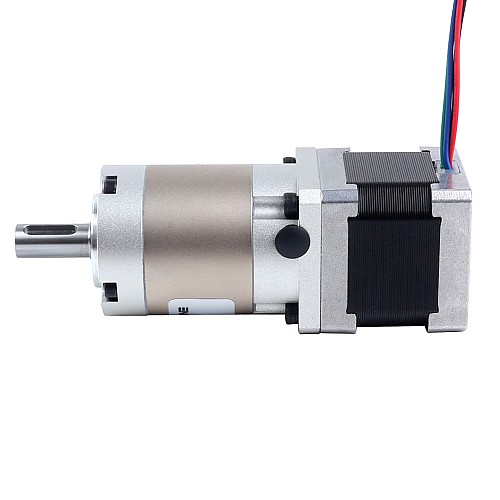

Motor paso a paso Nema 14 bipolar L=34mm con caja de cambios planetaria serie EG relación de reducción 15:1

0 Comentarios - Escribir Comentario

M$1,158.00

5 o más M$1,070.00

10 o más M$994.60

50 o más M$929.00

100 o más M$871.40

En stock: 10000
Modelo: 14HS13-1004S-EGS15
Peso bruto: 0.48kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 14 cuenta con un par de mantenimiento de 0,18Nm(25,49oz.in) y está equipado con una caja de cambios de alta precisión de la serie EG con una relación de transmisión de 15:1. En comparación con los motores equipados con cajas de cambios de la serie PG, este motor con la caja de cambios de la serie EG demuestra una precisión y exactitud significativamente mejoradas, con un juego máximo de solo 20arcmin.
Con su excepcional precisión, fiabilidad y rendimiento, la caja de cambios de la serie EG convierte a este motor en la elección ideal para aplicaciones donde la precisión, la durabilidad y el valor son primordiales.

Especificaciones eléctricas

Número de pieza: 14HS13-1004S-EGS15
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0,18Nm(25,49oz.in)
Corriente nominal/fase: 1,00A
Resistencia de fase: 4,20ohms±10%
Inductance: 6,00mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material de los engranajes: Acero aleado
Relación de transmisión: 15:1
Eficiencia: 94%
Juego en vacío:<=20arcmin
Par máximo permitido: 9,00Nm(1274,50oz.in)
Par instantáneo permitido: 18,00Nm(2549,01oz.in)

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 34mm
Longitud de la caja de cambios: 49,5mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 20mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.0
Inductancia(mH)	6.0
Resistencia de fase(ohms)	4.2
Torque de sujeción sin caja de cambios(N.m)	0.18
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=20arcmin
Longitud del eje(mm)	20
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	15
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
