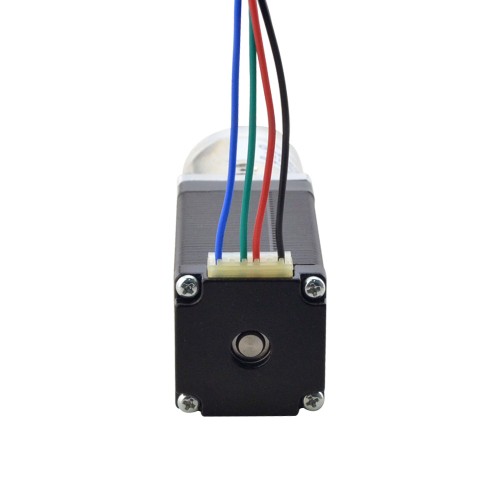

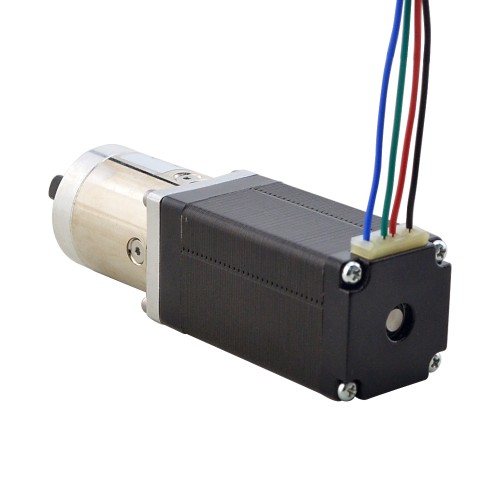

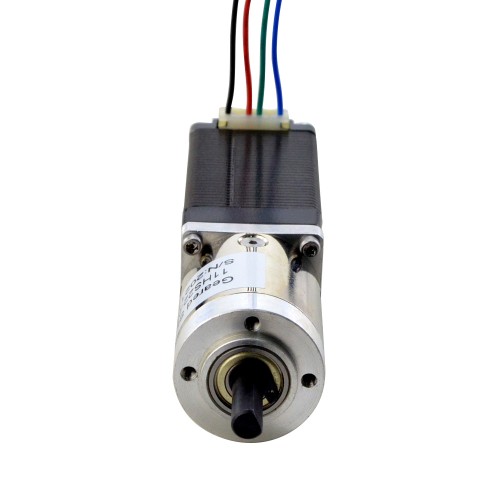

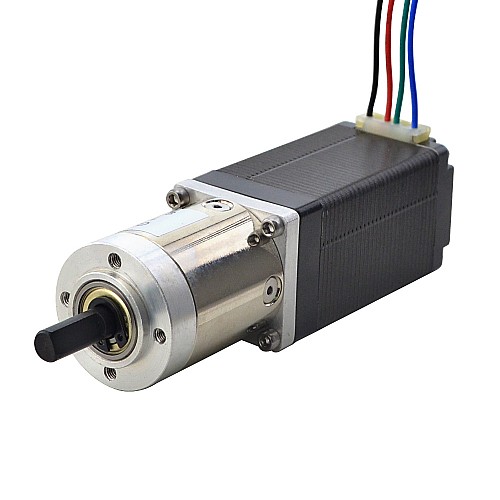

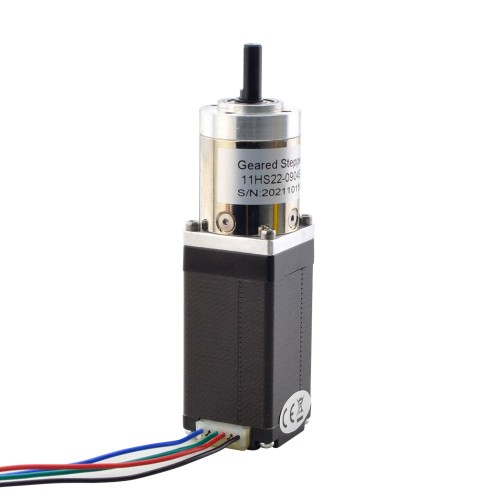

CN en oferta - Motor paso a paso Nema 11 Bipolar L=55mm con relación de transmisión 19: 1 Reductor planetario

-33 %

CN en oferta - Motor paso a paso Nema 11 Bipolar L=55mm con relación de transmisión 19: 1 Reductor planetario

0 Comentarios - Escribir Comentario

M$878.60

M$588.60

In Stock: 10000
Model: CN-11HS22-0904S-PG19
Gross Weight: 0.39kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 31

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 11 con cuerpo de 55mm, es el motor de tamaño más alto de Nema 11, integró una Reductor planetario de relación de transmisión de 19.19: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS22-0904S-PG19
Tipo de motor: paso a paso bipolar
Par motor sin caja de cambios: 17Ncm(24oz.in)
Corriente nominal/fase: 0.9A
Resistencia de fase: 7ohmios
Inductancia: 6,0mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 19.19:1
Eficiencia del equipo: 80%
Juego en vacío: <=3grado
Par máximo permitido: 3Nm(425oz.in)
Momento Torque Permisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 55mm
Reductor Longitud: 36,8mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.9
Inductancia(mH)	6
Resistencia de fase(ohms)	7
Torque de sujeción sin caja de cambios(N.m)	0.17
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	91.8
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	19.19
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
