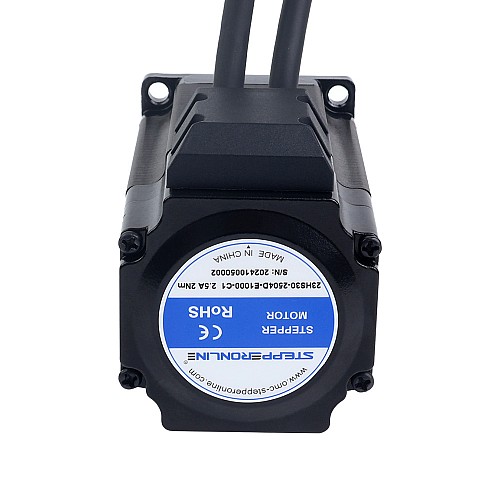

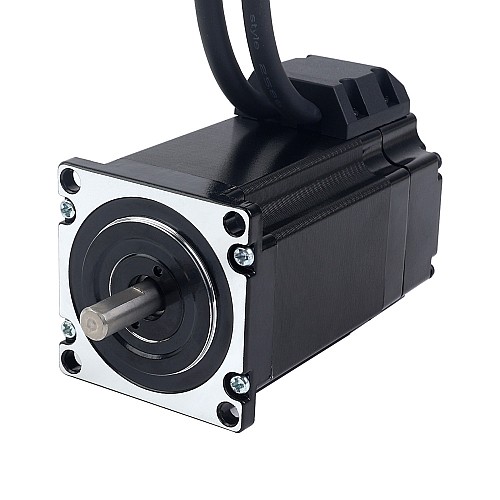

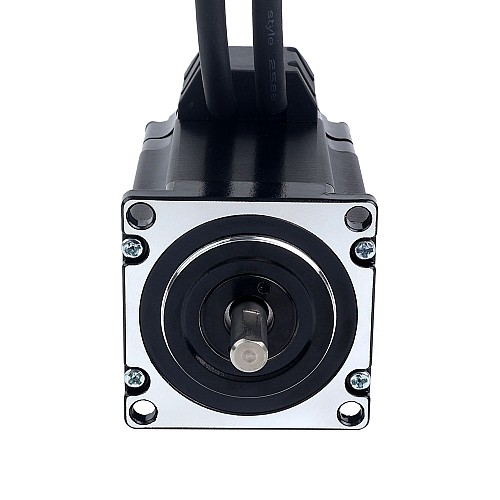

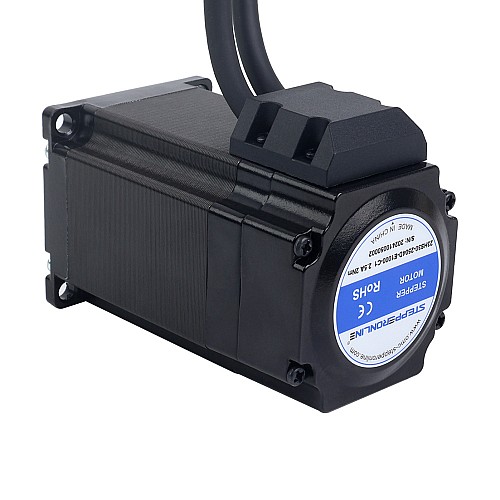

Motor paso a paso de closed-loop Nema 23 de la serie S, 2,0Nm(283,22oz.in), codificador de 3 canales, 1000PPR(4000CPR)

Este es un motor paso a paso de circuito cerrado Nema 23 con un codificador óptico incremental de 1000 ppr(4000 cpr) clasificado en 2,5 A, una longitud de eje de 21 mm y un par de retención de 2,0Nm(283,22oz.in). En comparación con los motores paso a paso de bucle abierto, ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos.

Especificaciones eléctricas

• Número de pieza del fabricante: 23HS30-2504D-E1000-C1
• Número de fases: 2
• Ángulo de paso: 1,8 grados
• Par de retención: 2,0Nm(283,22oz.in)
• Corriente nominal/fase: 2,5A
• Resistencia de fase: 2,0ohms ± 10 %
• Inductancia: 6,6mH ± 20 %(1kHz)
• Clase de aislamiento: B 130 °C [266 °F]

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 95mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del eje D-CUT: 16mm
• Longitud del cable: 500mm
• Peso: 1,17kg

Especificaciones del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000 PPR(4000 CPR)
• Canales de señal de salida: 3 canales
• Voltaje de alimentación mín.: 4V
• Voltaje de alimentación máx.: 5V
• Corriente de salida: 100mA
• Alto voltaje de salida: 5V
• Bajo voltaje de salida: 4,5V
• Frecuencia de salida máx.: 60kHz

Conexión
