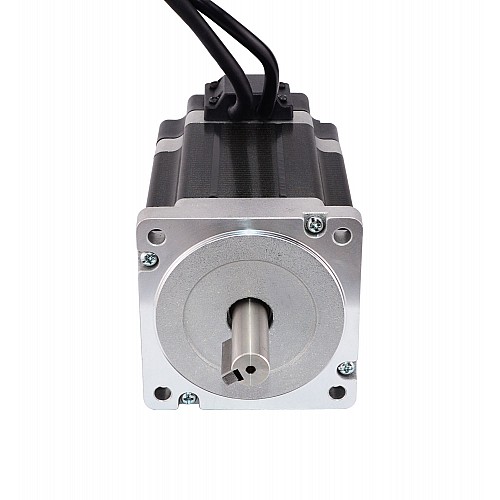

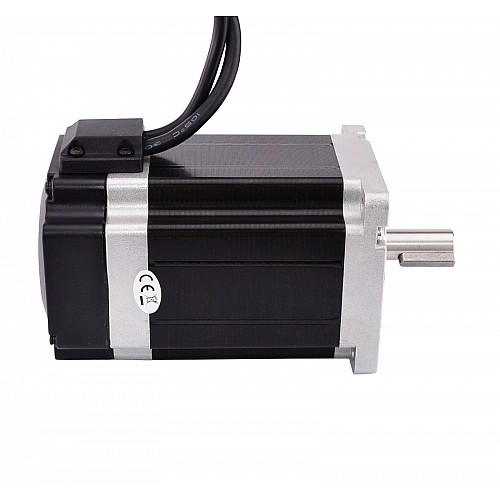

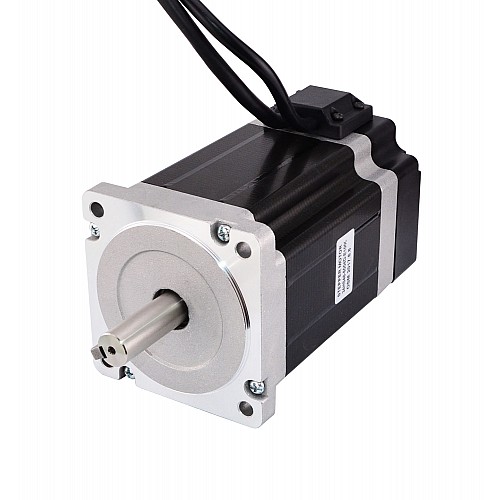

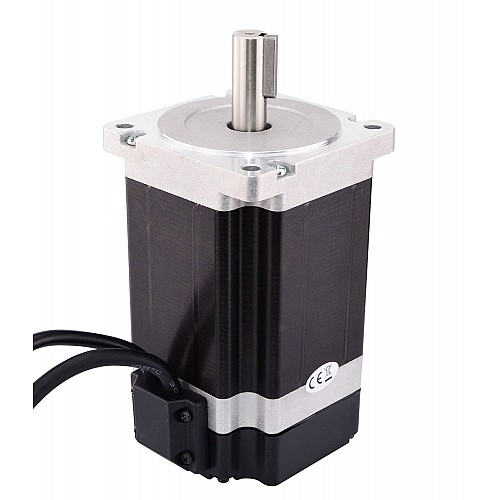

Motor paso a paso de bucle cerrado Nema 34 8.5Nm/1204oz.in Codificador 1000CPR

Especificación del motor

• Número de pieza del fabricante: 34HS46-5004D-E1000
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 8,5 Nm (1204 oz.in)
• Corriente nominal/fase: 5A
• Voltaje: 5V
• Resistencia de fase: 1 ohmios
• Inductancia: 11mH ± 20%(1KHz)
• Tamaño del marco: 86 x 86 mm
• Longitud del cuerpo: 114 mm
• Diámetro del eje: Φ14 mm
• Longitud del eje: 37 mm
• Longitud de la llave: 25 mm
• Número de clientes potenciales: 4
• Longitud del cable: 500 mm

Especificación del codificador

• Voltaje de conducción: 5V
• Corriente de salida: 55mA
• Resolución : 1000ppr
• Señal de salida: 2 canales
• Diámetro interior: Φ8mm
• Frecuencia de salida: ≤1MHz
• Velocidad de funcionamiento: ≤5000 rpm
• Protección IP: IP20

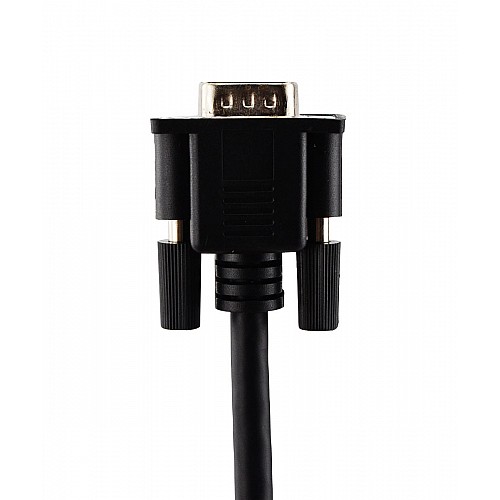

Conexión

Recursos

• Hoja de datos del motor: 34HS46-5004D-E1000.pdf
