Name: Kit V2.0 de Paso a Paso de Bucle Cerrado YS Series de 1 Eje 12,0Nm(1699,34oz.in) Nema 34 con Cables de 1,5m y Driver
Brand: STEPPERONLINE
SKU: 1-CL86Y-S120-1M5-V20
Price: 1440.04 MXN
Availability: InStock

Kit V2.0 de Paso a Paso de Bucle Cerrado YS Series de 1 Eje 12,0Nm(1699,34oz.in) Nema 34 con Cables de 1,5m y Driver

1-CL86Y-S120-1M5-V20

Tipo de eje de salidaChavetero

Diámetro del eje(mm)14

Longitud del eje(mm)37

Resolución del codificador1000PPR

Consulta

Descargas

Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB CL86Y-V20.STEPSTEP · 20.11MBInicie sesión para descargar CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KB 34HS59-6004D-E1K-1M5_Full_Datasheet.pdfPDF · 57.37KB 34HS59-6004D-E1K-1M5.STEPSTEP · 2.73MBInicie sesión para descargar 34HS59-6004D-E1K-1M5_Torque_Curve.pdfPDF · 163.02KB

Misma serie

Modelo	Tipo de eje de salida	Diámetro del eje(mm)	Longitud del eje(mm)	Resolución del codificador	Precio	Existencias
1-ACLYS120	Chavetero	14	37	1000PPR	M$1,930.29	En stock
1-ACLYS120-1M5	Chavetero	14	37	1000PPR	M$1,848.34	En stock
1-ACLYS65	Chavetero	14	37	1000PPR	M$2,101.05	En stock
1-ACLYS65-1M5	Chavetero	14	37	1000PPR	M$1,664.63	En stock
1-CL42T-P05-V41	D	5	24	1000PPR	M$1,431.90	En stock
1-CL42T-P07-V41	D	5	24	1000PPR	M$1,468.72	En stock
1-CL42T-S01-V41	D	5	20	1000PPR	M$862.84	En stock
1-CL42T-S04-V41	D	5	24	1000PPR	M$888.74	En stock
1-CL42T-S05-V41	D	5	24	1000PPR	M$903.91	En stock
1-CL42T-S08-V41	D	5	24	1000PPR	M$923.34	En stock
1-CL57T-P12-V41	D	8	21	1000PPR	M$1,541.79	En stock
1-CL57T-P20-V41	D	8	21	1000PPR	M$1,602.10	En stock
1-CL57T-P30-V41	D	10	21	1000PPR	M$1,738.82	En stock
1-CL57T-S12-V41	D	8	21	1000PPR	M$1,032.67	En stock
1-CL57T-S20-V41	D	8	21	1000PPR	M$1,085.21	En stock
1-CL57T-S30-V41	D	10	21	1000PPR	M$1,159.95	En stock
1-CL57T-S30A-V41	D	8	21	1000PPR	M$1,190.29	En stock
1-CL57T-S40-V41	D	10	21	1000PPR	M$1,202.32	En stock
1-CL57TE-S12	D	8	21	1000PPR	M$1,040.07	En stock
1-CL57TE-S20	D	8	21	1000PPR	M$1,096.31	En stock
1-CL57TE-S30	D	10	21	1000PPR	M$1,174.20	En stock
1-CL57TE-S30A	D	8	21	1000PPR	M$1,208.79	En stock
1-CL57TE-S40	D	10	21	1000PPR	M$1,221.74	En stock
1-CL57Y-S12-V20	D	8	21	1000PPR	M$883.38	En stock
1-CL57Y-S20-V20	D	8	21	1000PPR	M$931.11	En stock
1-CL57Y-S30	D	8	22	1000PPR	M$1,441.52	En stock
1-CL57Y-S30-1M5	D	8	21	1000PPR	M$903.91	En stock
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	M$899.84	En stock
1-CL57Y-S30-V20	D	8	22	1000PPR	M$982.54	En stock
1-CL57Y-S30A-V20	D	8	21	1000PPR	M$1,026.57	En stock

Ver todo en la categoría

Kit V2.0 de Paso a Paso de Bucle Cerrado YS Series de 1 Eje 12,0Nm(1699,34oz.in) Nema 34 con Cables de 1,5m y Driver

Este kit CNC incluye: 1 x 34HS59-6004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 34 serie S ... Leer más

0 opiniones • Escribir una opinión

desde

M$1,440.04

5 + M$1,398.05

10 + M$1,358.27

50 + M$1,320.90

100 + M$1,285.38

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Alemania (+M$254.75)

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

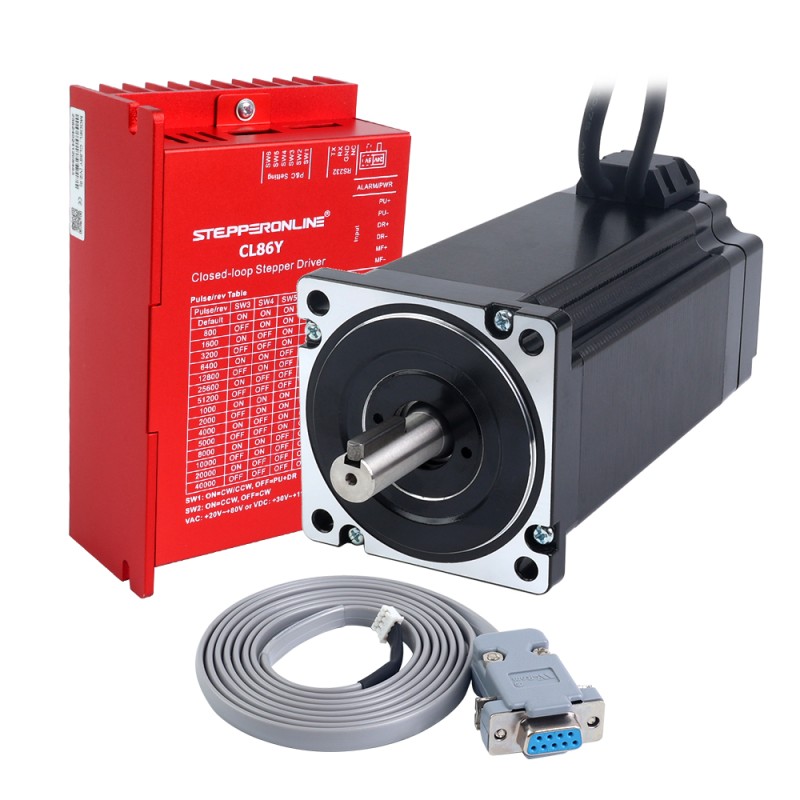

Este kit CNC incluye:

1 x 34HS59-6004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 34 serie S 12,00Nm(1699,34oz.in) Codificador 1000PPR(4000CPR)

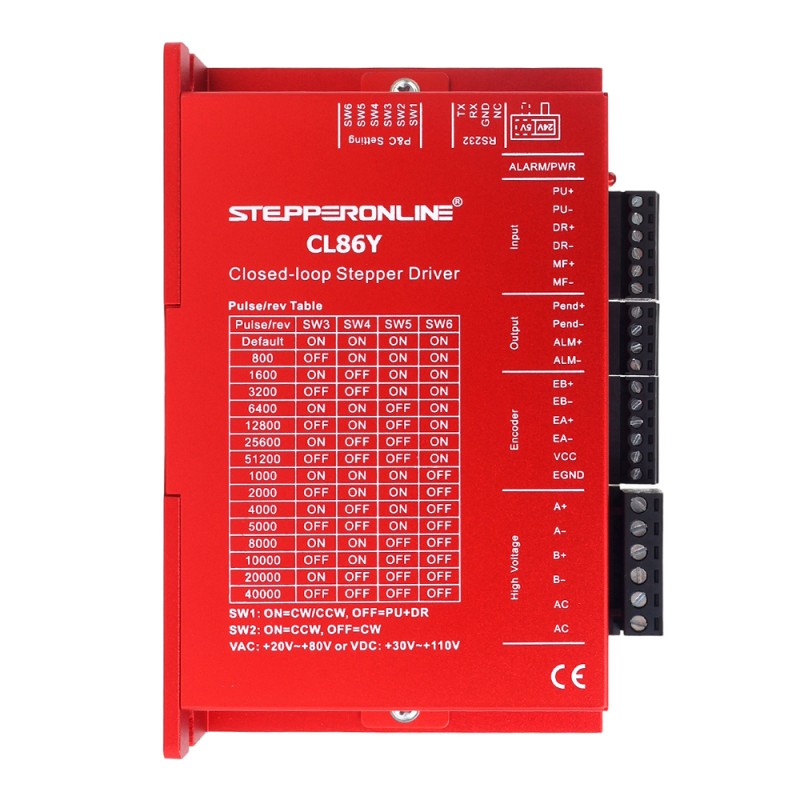

1 x CL86Y-V20: Controlador de Motor Paso a Paso con Lazo Cerrado Serie Y V2.0 0-8,5A 20-80V AC/30-110V DC para Motor Paso a Paso Nema 34

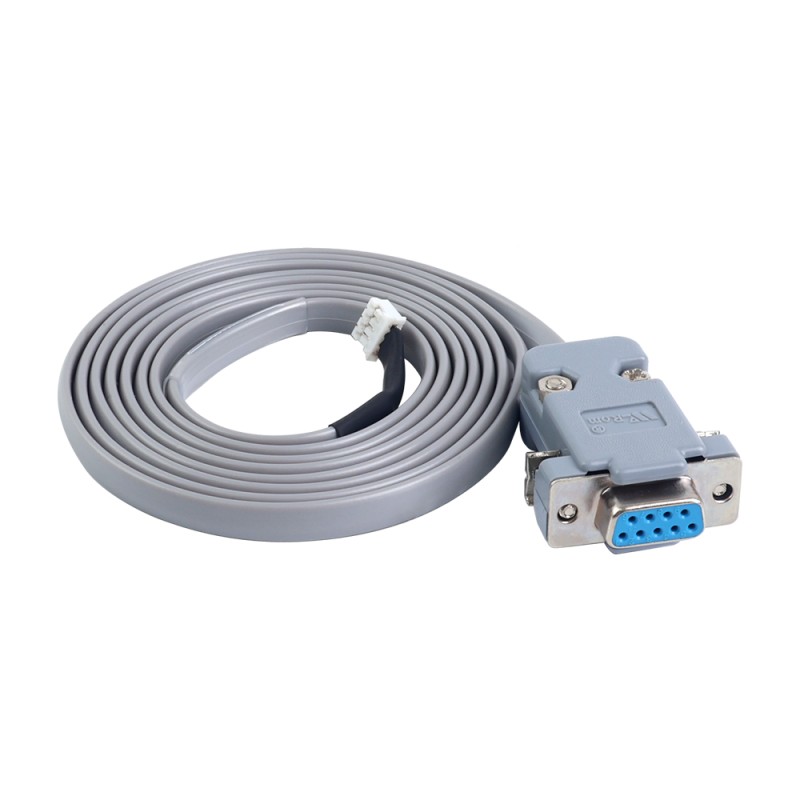

1 x CABLE-PC-2: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 34HS59-6004D-E1K-1M5
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 12,00Nm(1699,34oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,59 ohmios ± 10%
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 174mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje de la ranura de chaveta: 25mm
Longitud del cable: 1500mm

Codificador Especificación

Tipo de circuito de salida: Tipo diferencial
Tipo de codificador: Incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Especificación del controlador

Corriente pico de salida: 0~8,5A(0~6RMS)
Voltaje de entrada: 20~80V CA/30~110V CC(típico 48/60V CC)
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ

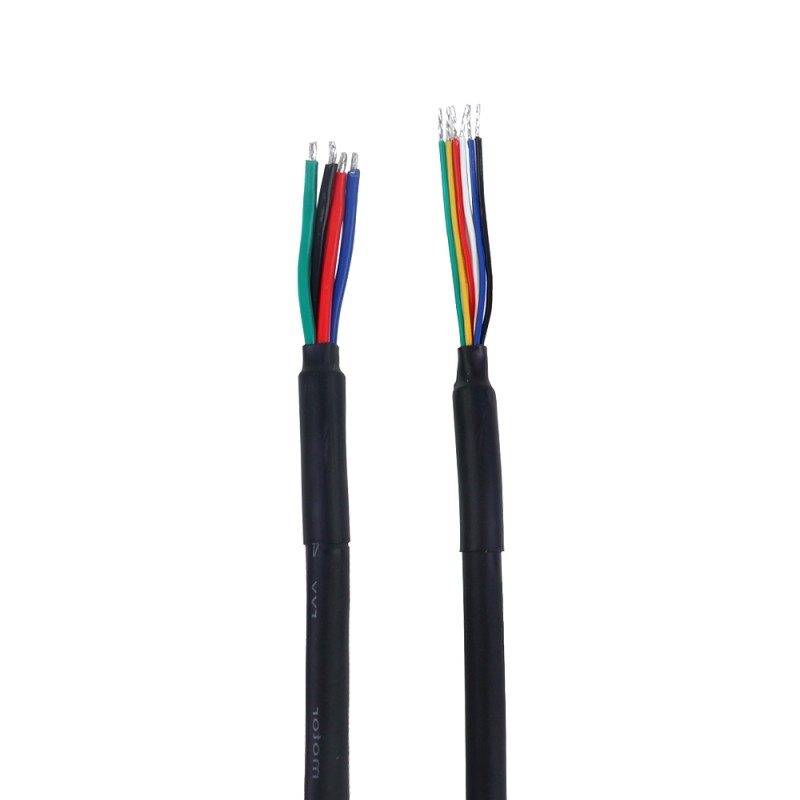

Conexión del motor y el codificador

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

PIN	Negro	Rojo	Blanco	Amarillo	Verde	Azul
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Canales de señal de salida	2
Corriente nominal(A)	6
Inductancia(mH)	4.8
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 80AC / 36 - 110DC
Resistencia de fase(ohms)	0.59
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	No
Longitud del cable(mm)	1500
Longitud del eje(mm)	37
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
