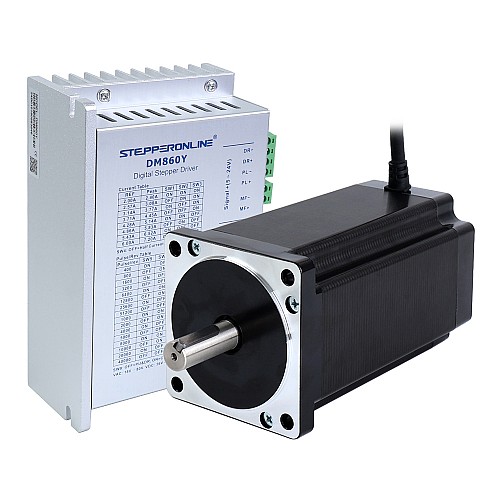

Kit de Motor Paso a Paso YS Series de 1 Eje 12.0Nm(1699.34oz.in) Nema 34 con Driver

Este kit CNC incluye:

• 1 x 34HS59-6004S: Motor paso a paso Nema 34 serie S bipolar 1,8 grados 12,0Nm(1699,34oz.in) 6,0A 86 x 86 x 151,5mm 4 cables
• 1 x DM860Y: Controlador paso a paso digital serie Y 2,4-7,2A CA 18V-80V/CC 36V-110V para motor Nema 34

Especificación del motor

• Número de pieza del fabricante: 34HS59-6004S
• Número de fases: 2
• Ángulo de paso: 1,8 grados
• Par de retención: 12,0Nm(1699,34oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,7ohms ± 10%
• Inductancia: 7,9mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 86 x 86mm
• Longitud del cuerpo: 151,5mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 37mm
• Longitud del eje de la ranura de chaveta: 25mm
• Número de cables: 4
• Longitud del cable: 500mm

Controlador Especificación

• Corriente máxima de salida: 2,4 - 7,2A(2,0 ~ 6,0RMS)
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ
• Voltaje de entrada: CA 18V ~ 80V/CC 36V-110V(la alimentación CC +/- se puede conectar en cualquier orden)

Conexión
