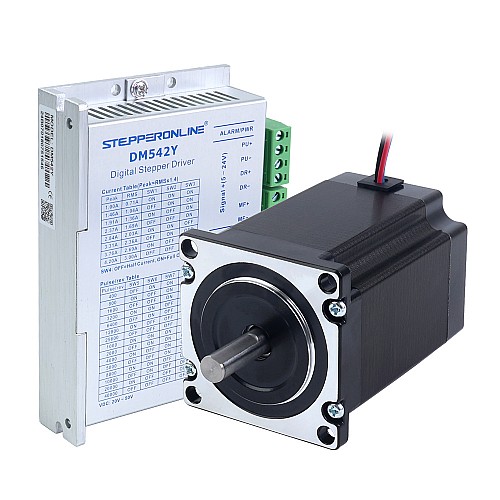

Kit de Motor Paso a Paso YS Series de 1 Eje 1.9Nm(269.06oz.in) Nema 23 con Driver

Este kit CNC incluye:

• 1 x 23HS30-2804S2: Nema 23 Bipolar 1,9Nm(269,06oz.in) 2,8 A 57 x 57 x 76,5mm 4 cables Eje de Φ8mm
• 1 x DM542Y: Controlador de motor paso a paso digital de la serie Y 1,0-4,2A CC 20V-50V para motor paso a paso Nema 17, 23, 24

Especificación del motor

• Número de pieza del fabricante: 23HS30-2804S2
• Tipo de motor: Motor paso a paso bipolar
• Ángulo de paso: 1,8°
• Par de retención: 1,9Nm(269,06oz.in)
• Corriente nominal/fase: 2,8A
• Resistencia de fase: 1,13ohms
• Inductancia: 4,8mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 76,5mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 22mm
• Longitud del corte en D: 18mm
• Número de conductores: 4
• Longitud del cable: 500mm

Especificaciones del controlador

• Corriente máxima de salida: 1,0 - 4,2A(0,71 ~ 3,0RMS)
• Voltaje de entrada: CC 20V ~ 50V
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Conexión
