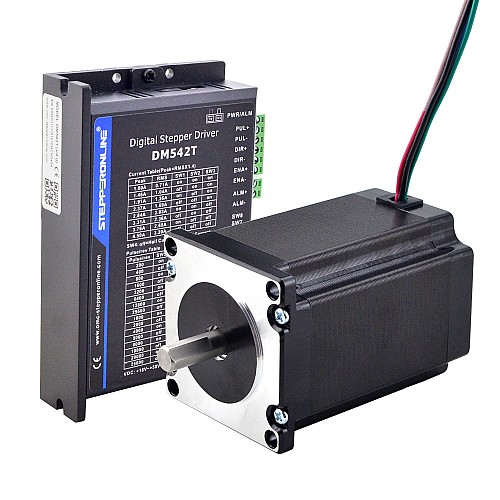

Kit CNC paso a paso de 1 eje 2,4Nm(339,87oz.in) Motor paso a paso Nema 23 y controlador

Este kit CNC incluye:

• 1 x DM542T: Drivers para motores paso a paso digital 1.0-4.5A 18-50VDC para motor paso a paso Nema 17, 23, 24

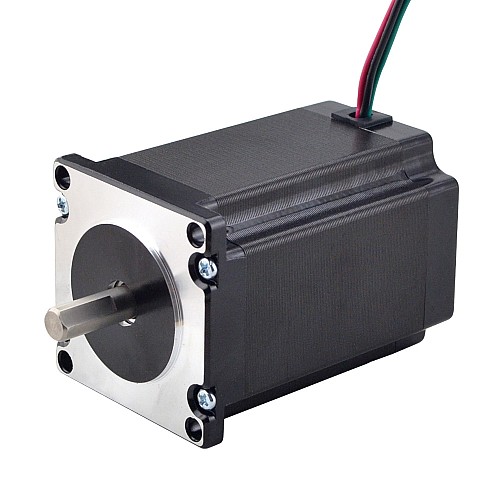

• 1 x 23HS32-4004S: Motor paso a paso Nema 23 2,4Nm(339,87oz.in) 4A 57x57x82mm Eje de 8mm 4 cables

Especificación del motor

• Número de pieza del fabricante: 23HS32-4004S
• Número de fases: 2
• Ángulo de paso: 1,8grados
• Par de retención: 2,4Nm(339,87oz.in)
• Corriente nominal/fase: 4,0A
• Resistencia de fase: 0,65ohms
• Inductancia: 3,2mH±20%(1KHz)
• Tamaño delmArco: 57 x 57mm
• Longitud del cuerpo: 82mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del controlador

• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500Ω
• Frecuencia de entrada de pulso: 0~200kHz
• Corriente máxima de salida: 1,0~4,5A(3,2RMS)
• Voltaje de entrada: +18~50VCC(típico 36VCC)
• Corriente de señal lógica: 7~16mA(típica 10mA)
• Soporta modo PUL/DIR
• Reducción automática de corriente inactiva
• Protecciones contra sobretensión y sobrecorriente
• Arranque suave sin “salto” cuando está encendido
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• La antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
• Adecuado para motores de 2 y 4 fases, funciona bien como controlador nema 17 y controlador nema 23
• 8 corrientes máximas seleccionables que incluyen 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
• La identificación automática del motor y la configuración automática de parámetros cuando se encienden ofrecen respuestas óptimas con diferentes motores
• Multi-Stepping permite una entrada por pasos de baja resolución para producir una salida de micropasos más alta, por lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropasos seleccionables que incluyen 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Conexión
