Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Driver

0 Comentarios - Escribir Comentario

M$1,294.20

5 o más M$1,250.00

10 o más M$1,208.60

50 o más M$1,170.00

100 o más M$1,133.60

En stock: 10000
Modelo: 1-CL57Y-S30
Peso bruto: 2.35kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

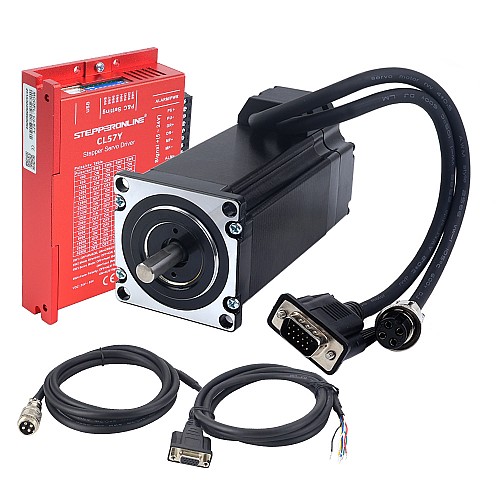

Este kit CNC incluye:

1 x 23HS40-5004D-E1000: Motor paso a paso de bucle cerrado Nema 23 serie S de 3,00Nm(424,83oz.in) Codificador 1000PPR(4000CPR)
1 x CL57Y: Controlador de paso a paso de bucle cerrado serie Y de 0A 7,0A, 24 a 50V CC para motor paso a paso Nema 17, 23, 24
1 x CE2-M2-20: Cables de extensión de motor y codificador de 1,7m(67") de largo

Especificación del motor

Número de pieza del fabricante: 23HS40-5004D-E1000
Tipo de motor: Motor paso a paso bipolar
Paso a paso Ángulo: 1,8 grados
Par de retención: 3,00Nm(424,83oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 0,6ohms ± 10%
Inductancia: 2,3mH ± 20%(1KHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 122mm
Diámetro del eje: Φ8mm
Longitud del eje: 22mm
Longitud del corte en D: 15mm
Longitud del cable: 300mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Especificación del controlador

Corriente pico de salida: 0 ~ 7A(0 ~ 5RMS)
Voltaje de entrada: +24~50VCC(típico 36VCC)
Corriente de señal lógica: 7~16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ

Conexión del motor y el codificador

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Las funciones comunes de los controladores de la serie Y se han configurado y se pueden utilizar sin necesidad de depuración. Si se requiere más depuración, haga clic aquí para comprar el cable de depuración necesario.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5.0
Inductancia(mH)	2.3
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	0.6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	8
Fuente de alimentación	No
Longitud del eje(mm)	22
Método de inventario	Inventario dedicado
Producción en serie	Serie YS
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
23HS40-5004D-E1000_Torque_Curve.pdf	166.14KB	Download
23HS40-5004D-E1000.STEP	6.59MB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
23HS40-5004D-E1000_Full_Datasheet.pdf	107.98KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
