Kit de enrutador CNC de 4 ejes 3.0Nm(425oz.in) Motor paso a paso Nema 23 y Driver DM556T

1 Comentarios - Escribir Comentario

M$3,821.40

5 o más M$3,709.80

10 o más M$3,604.60

50 o más M$3,505.20

100 o más M$3,411.20

In Stock: 10000
Model: 4-DM556T-S30
Gross Weight: 10.25kg
Certificated: ISO, CE, UKCA

Sold: 132

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

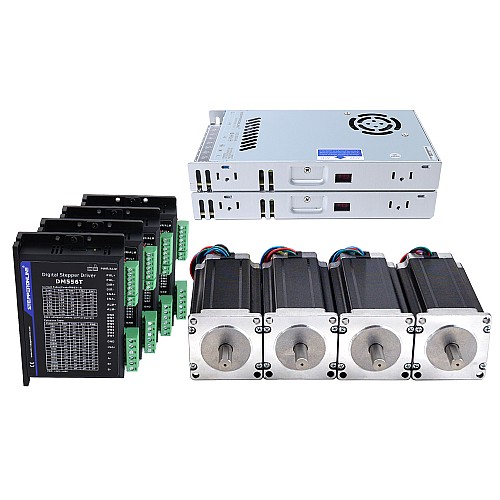

Este kit CNC incluye:

4 x DM556T: Driveres paso a paso digitales 1.8~5.6A 20-50VDC para motor paso a paso Nema 23, 24, 34
4 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso a paso CNC
2 x LE-350-48: 350W 48V 7.3A 115/230V Fuente deAlimentación conmutada Kits de enrutador CNC de motor paso a paso

Especificación del Driver

Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
IdentificaciónAutomática del motor y configuraciónAutomática de parámetros para un par óptimo de motores deAmplio rango
Control de paso y dirección(PUL/DIR)
Pasos múltiples para un movimiento suave del motor
Entradas compatibles con TTL yAisladas ópticamenteA 5.6A
Voltaje de entrada 20-50VCC
16 resoluciones de micropasos seleccionables de 400-25,600A través de interruptores DIP
8 configuraciones de corriente de salida seleccionables de 1.8A 5.6A través de interruptores DIP
Arranque suave sin "salto" cuando se enciende
Frecuencia de entrada de pulsos hasta 200KHz
ReducciónAutomática de corriente inactiva
Protecciones por sobretensión y sobrecorriente

Especificación del motor

Número de pieza del fabricante: 23HS45-4204S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 3,0Nm(425oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,88ohms
Inductancia: 3,4mH±20 %(1KHz)
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 113mm
Diámetro del eje: Φ10mm
Longitud del eje: 24mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 4
Longitud del cable: 400mm
Clase de aislamiento: B 130°C[266°F]

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Especificación de potencia

Número de pieza: LE-350-48
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 48V
Corriente de salida: 7,3A
Potencia de salida nominal: 350W
Corriente de fuga: <0,5mA/230VCA
Dimensiones: 215*115*30mm (largoxanchoxalto)
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
Número de ejes	4
Nº de fase	2
Referencia de voltaje de entrada(V)	24 - 48DC
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	425
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	10
Fuente de alimentación	Fuente de alimentación
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
23HS45-4204S.STEP	1.93MB	Download
23HS45-4204S_Torque_Curve.pdf	155.07KB	Download
DM556T.pdf	2.88MB	Download
DM556T.STEP	2.76MB	Download
S-350-48.pdf	128.44KB	Download
23HS45-4204S_Full_Datasheet.pdf	216.54KB	Download
