Kit CNC paso a paso de bucle cerrado de 1 eje 42Ncm(59,48oz.in)Motor y controlador Nema 17

Kit CNC paso a paso de bucle cerrado de 1 eje 42Ncm(59,48oz.in)Motor y controlador Nema 17

0 Comentarios - Escribir Comentario

M$960.80

5 o más M$928.00

10 o más M$897.20

50 o más M$868.60

100 o más M$841.60

En stock: 10000
Modelo: 1-CL42T-S04-V41
Peso bruto: 0.89kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

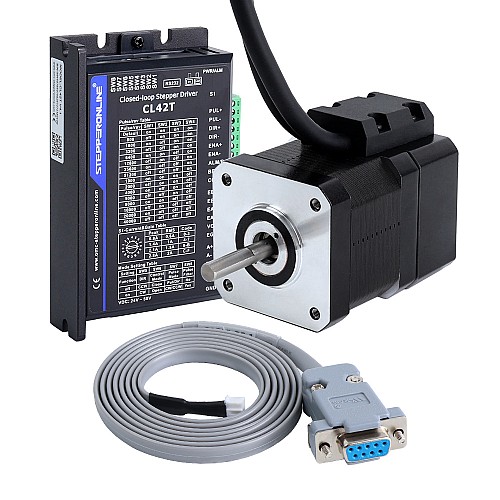

Este kit CNC incluye:

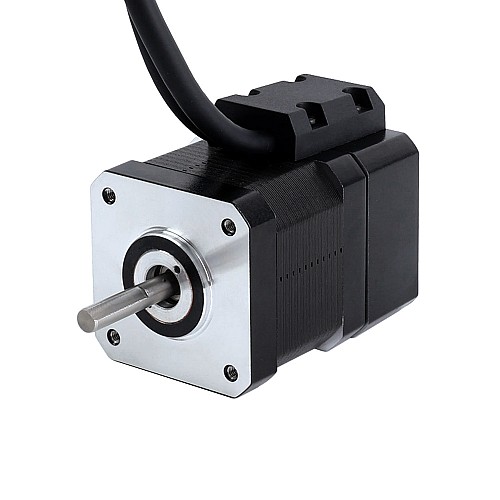

1 x 17HS15-1504D-E1K: Motor paso a paso de circuito cerrado Nema 17, 42Ncm(59,48oz.in) con codificador 1000PPR(4000CPR)
1 x CL42T-V41: Controlador paso a paso de circuito cerrado V4.1 0-3,0A 24-48V CC para motor paso a paso Nema 11, 14, 17
1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 17HS15-1504D-E1K
Número de fases: 2
Ángulo de paso: 1,8 grados
Par de sujeción: 42Ncm(59,48oz.in)
Corriente nominal/fase: 1,5A
Resistencia de fase: 1,65ohmios
Inductancia: 2,5mH ± 20%(1KHz)
Tamaño delmArco: 42 x 42mm
Longitud del cuerpo: 60mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud del eje con corte en D: 15mm
Longitud del cable: 500mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: óptico incremental
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 5V
Tensión de alimentación máxima: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: <1V

Especificación del controlador

Corriente máxima de salida: 0~3A
Voltaje de entrada: +24~48VCC (típico 24VCC)
Corriente de señal lógica: 7~16mA (típica 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Interfaz de depuración RS232 disponible
Bajo ruido y vibración, movimiento suave
Protecciones contra sobretensión, sobrecorriente y error de seguimiento de posición

Conexión de motor y codificador

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
codificador	VCC	GND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Inductancia(mH)	2.5
Número de ejes	1
Nº de fase	2
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	1.65
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	42
Torque de sujeción(oz.in)	59.48
Especificación Física
Diámetro del eje(mm)	5
Fuente de alimentación	No
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D

File	Size
17HS15-1504D-E1K.pdf	162.67KB	Download
17HS15-1504D-E1K.STEP	760.5KB	Download
CABLE-PC-1.pdf	283.64KB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
