1-DM542TE-23HS45
Tipo de eje de salidaD
Diámetro del eje(mm)10
Torque de sujeción(Ncm)300
Torque de sujeción(oz.in)424.83
Consulta

Descargas

Misma serie
ModeloTipo de eje de salidaDiámetro del eje(mm)Torque de sujeción(Ncm)Torque de sujeción(oz.in)PrecioStock
1-DM542T-23HS30D6.35200283.22M$536.50En stock
1-DM542T-23HS32D8240339.87M$543.90En stock
1-DM542T-23HS45D10300425M$653.98En stock
1-DM542T-S30D10300425M$937.03En stock
1-DM542TE-23HS30D6.35200283.22M$469.72En stock
1-DM542TE-23HS32D8240339.87M$473.60En stock
1-DM542TE-23HS45D10300424.83M$568.32En stock
1-DM542TE-S30D10300424.83M$825.84En stock
1-DM860I-34HS59Chavetero1412001699.68M$1,205.28En stock
1-DM860I-S120Chavetero1412001699.34M$1,591.00En stock
Kit CNC paso a paso de 1 eje serie TES 3,0Nm(424,83oz.in) Motor paso a paso Nema 23 y controlador DM542TE
Este kit CNC incluye:1 x DM542TE: Controlador paso a paso digital serie TE 1,0-4,2A 24-50VDC para mo... Leer más
desde
M$568.32
5 + M$551.12
10 + M$535.02
50 + M$519.85
100 + M$505.61

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

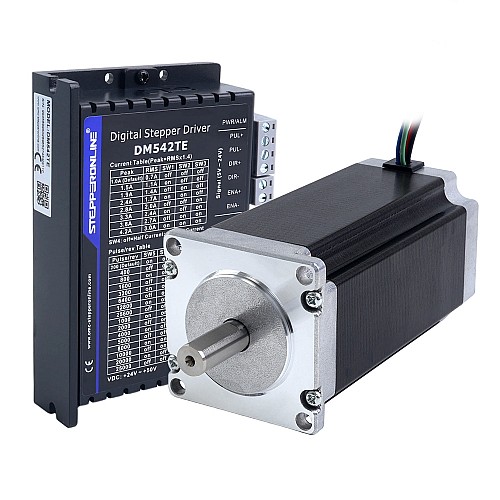

Este kit CNC incluye:
  • 1 x DM542TE: Controlador paso a paso digital serie TE 1,0-4,2A 24-50VDC para motor Nema 17, 23
  • 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(424,83oz.in) 4.2A 57x57x113mm 4 Cables Motor paso a paso CNC

Especificación del motor

  • Número de pieza del fabricante: 23HS45-4204S
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de retención: 3,0Nm(424,83oz.in)
  • Corriente nominal/fase: 4.2A
  • Resistencia de fase: 0,88ohms
  • Inductancia: 3,4mH±20 %(1KHz)
  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 113mm
  • Diámetro del eje: Φ10mm
  • Longitud del eje: 24mm
  • Longitud del corte en D: 20mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 400mm
  • Clase de aislamiento: B 130°C[266°F]

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

Especificación del Driver

  • Corriente pico de salida: 1,0~4,2A(0,7~3,0 RMS)
  • Voltaje de entrada: +24~50VCC
  • Voltaje de entrada lógica: 5~24VCC
  • Corriente de entrada lógica: 7~20mA
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2,5µs
  • Resistencia de aislamiento: 500MΩ
  • Detección de circuito abierto en los devanados del motor
  • Entradas con aislamiento óptico con 5V a 24V
  • Solo admite pulso único
  • Admite modo PUL/DIR
  • Reducción automática de corriente en reposo
  • Protecciones contra sobretensión y sobrecorriente
  • Arranque suave sin "saltos" al encender
  • La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
  • Frecuencia de entrada de pulsos de hasta 200kHz, entrada compatible con TTL y con aislamiento óptico
  • Adecuado para motores de 2 fases y 4 fases, funciona bien como driver para Nema 17, driver para Nema 23
  • 8 corrientes pico seleccionables: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
  • Auto-identificación del motor y auto-configuración de parámetros al encender, ofrece respuestas óptimas con diferentes motores
  • La Multi-Microstep permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, ofreciendo así un movimiento del motor más suave
  • 16 resoluciones de micropaso seleccionables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Tipo de producto
Tipo de producto Equipo de Circuito Abierto
Especificación Eléctrica
¿Tiene curva de par/empuje? Sí
Nº de fase 2
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 50DC
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 424.83
Especificación Física
Diámetro del eje(mm) 10
Fuente de alimentación No
Producción en serie Serie TES
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D
