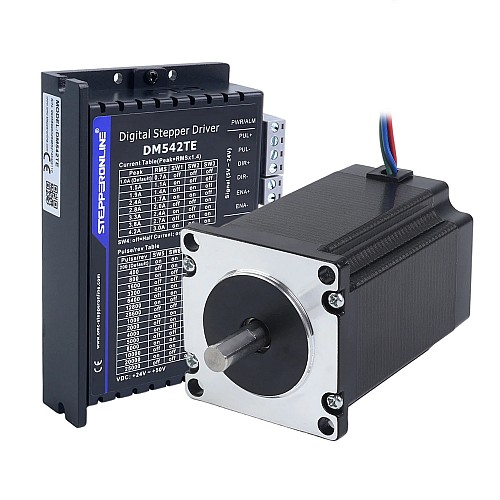

Kit CNC paso a paso de 1 eje serie TES 2,4Nm(339,87oz.in) Motor paso a paso Nema 23 y controlador DM542TE

Este kit CNC incluye:

• 1 x DM542TE: Controlador paso a paso digital serie TE 1,0-4,2A 24-50VDC para motor Nema 17, 23
• 1 x 23HS32-4004S: Motor paso a paso Nema 23 2,4Nm(339,87oz.in) 4A 57x57x82mm Eje de 8mm 4 cables

Especificación del motor

• Número de pieza del fabricante: 23HS32-4004S
• Número de fases: 2
• Ángulo de paso: 1,8grados
• Par de retención: 2,4Nm(339,87oz.in)
• Corriente nominal/fase: 4,0A
• Resistencia de fase: 0,65ohms
• Inductancia: 3,2mH±20%(1KHz)
• Tamaño delmArco: 57 x 57mm
• Longitud del cuerpo: 82mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del Driver

• Corriente pico de salida: 1,0~4,2A(0,7~3,0 RMS)
• Voltaje de entrada: +24~50VCC
• Voltaje de entrada lógica: 5~24VCC
• Corriente de entrada lógica: 7~20mA
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2,5µs
• Resistencia de aislamiento: 500MΩ
• Detección de circuito abierto en los devanados del motor
• Entradas con aislamiento óptico con 5V a 24V
• Solo admite pulso único
• Admite modo PUL/DIR
• Reducción automática de corriente en reposo
• Protecciones contra sobretensión y sobrecorriente
• Arranque suave sin "saltos" al encender
• La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200kHz, entrada compatible con TTL y con aislamiento óptico
• Adecuado para motores de 2 fases y 4 fases, funciona bien como driver para Nema 17, driver para Nema 23
• 8 corrientes pico seleccionables: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Auto-identificación del motor y auto-configuración de parámetros al encender, ofrece respuestas óptimas con diferentes motores
• La Multi-Microstep permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, ofreciendo así un movimiento del motor más suave
• 16 resoluciones de micropaso seleccionables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Conexión
