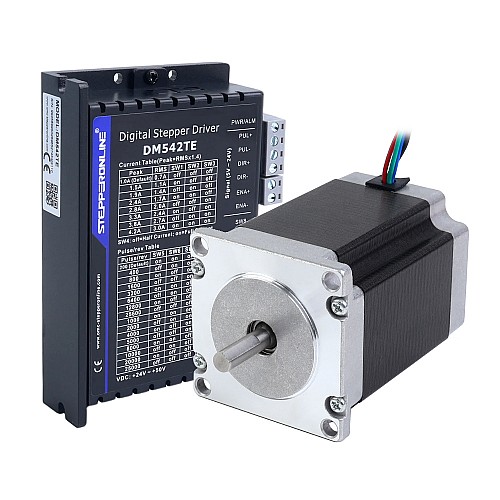

Kit CNC paso a paso de 1 eje serie TES 2,00Nm(283,22oz.in) Motor paso a paso Nema 23 y controlador DM542TE

0 Comentarios - Escribir Comentario

M$469.72

5 o más M$455.66

10 o más M$442.34

50 o más M$429.76

100 o más M$417.92

Stock: 200
Model: 1-DM542TE-23HS30
Weight: 1.44kg
Location: ISO, CE, UKCA

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

¿Qué significa Amazonia alemana y Amazon US.

Amazon German and Amazon US shipping options mean that this product is fulfilled by Amazon for reliable delivery. Esto también suele denominarse Logística de Amazon.

Este kit CNC incluye:

1 x DM542TE: Controlador paso a paso digital serie TE 1,0-4,2A 24-50VDC para motor Nema 17, 23
1 x 23HS30-2804S: Nema 23 Bipolar 1,8deg 2,00Nm(283,22oz.in) 2,8A 3.2V 57x57x76mm 4 Cables

Especificación del motor

Número de pieza del fabricante: 23HS30-2804S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 2,00Nm(283,22oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 1,17ohms
Inductancia: 4,36mH±20 %(1KHz)
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 76mm
Diámetro del eje: Φ6.35mm
Longitud del eje: 21mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Clase de aislamiento: B 130°C[266°F]

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Especificación del Driver

Corriente pico de salida: 1,0~4,2A(0,7~3,0 RMS)
Voltaje de entrada: +24~50VCC
Voltaje de entrada lógica: 5~24VCC
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulsos: 0~200kHz
Ancho de pulso: 2,5µs
Resistencia de aislamiento: 500MΩ
Detección de circuito abierto en los devanados del motor
Entradas con aislamiento óptico con 5V a 24V
Solo admite pulso único
Admite modo PUL/DIR
Reducción automática de corriente en reposo
Protecciones contra sobretensión y sobrecorriente
Arranque suave sin "saltos" al encender
La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
Frecuencia de entrada de pulsos de hasta 200kHz, entrada compatible con TTL y con aislamiento óptico
Adecuado para motores de 2 fases y 4 fases, funciona bien como driver para Nema 17, driver para Nema 23
8 corrientes pico seleccionables: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
Auto-identificación del motor y auto-configuración de parámetros al encender, ofrece respuestas óptimas con diferentes motores
La Multi-Microstep permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, ofreciendo así un movimiento del motor más suave
16 resoluciones de micropaso seleccionables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
Número de ejes	1
Nº de fase	2
Referencia de voltaje de entrada(V)	24 - 50DC
Torque de sujeción(Ncm)	200
Torque de sujeción(oz.in)	283.22
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	6.35
Fuente de alimentación	No
Producción en serie	Serie TES
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
DM542TE.STEP	11.44MB	Download
TE_series_user_manual.pdf	1.01MB	Download
23HS30-2804S.STEP	1.92MB	Download
23HS30-2804S_Full_Datasheet.pdf	272.35KB	Download
23HS30-2804S_Torque_Curve.pdf	180.81KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje(mm): 6.35, Torque de sujeción(Ncm): 200, Torque de sujeción(oz.in): 283.22, Tamaño(mm): Nema 23 (57 x 57), Nº de fase: 2, Tipo de producto: Equipo de Circuito Abierto, Producción en serie: Serie TS, Número de ejes: 1, ¿Tiene curva de par/empuje?: Sí, Referencia de voltaje de entrada(V): 24 - 50DC, Fuente de alimentación: No
