Kit pasoA paso de 1 eje 4,0Nm(566oz.in) Motor paso a paso Nema 24 y Driver

Interrumpido

Kit pasoA paso de 1 eje 4,0Nm(566oz.in) Motor paso a paso Nema 24 y Driver

2 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 1-DM542T-24HS39
Gross Weight: 2.15kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 77

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

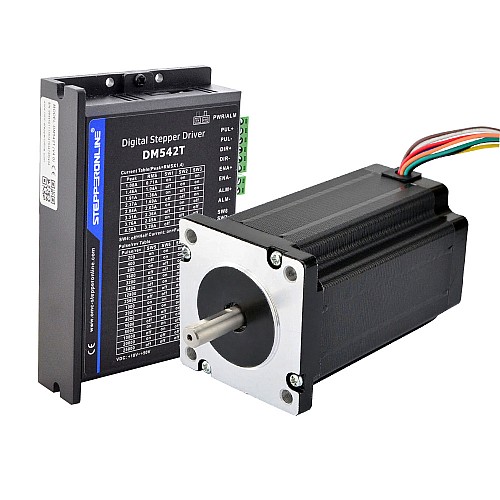

Este kit CNC incluye:

1 Drivers para motores digital 1.0-4.2A 20-50VDC para motor paso a paso Nema 17, 23, 24

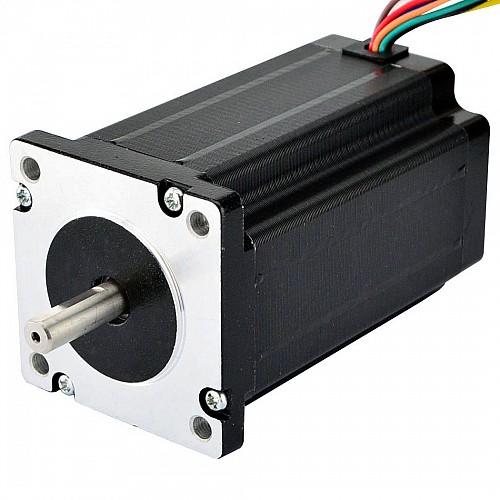

1 x Eje doble Nema 24 Bipolar 4Nm(566oz.in) 60x60x100mm 8 Cables

Especificación del motor

Número de pieza del fabricante: 24HS39-3008D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 4Nm(566oz.in)
Par de retención(unipolar): 2,8Nm(397oz.in)
Corriente nominal/fase(paralelo bipolar): 4.24A
Corriente nominal/fase(serie bipolar): 2,12A.
Corriente nominal/fase(unipolar): 3A
Resistencia de fase(paralelo bipolar): 0,7ohmios
Resistencia de fase(serie bipolar): 2,8ohmios
Resistencia de fase(unipolar): 1,4ohmios
Inductancia(Bipolar Paralelo): 3mH±20%(1KHz)
Inductancia(serie bipolar): 12mH±20 %(1KHz)
Inductancia(Unipolar): 3mH±20%(1KHz)
Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 100mm
Diámetro del eje: Φ8mm
Longitud del eje: 24mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 4
Longitud del cable: 400mm
Peso: 1,6kg

Conexión

A+	A-	do+	C-	B+	B-	D+	D-
ROJO	AMARILLO	NEGRO	AZUL	BLANCO	ORG.	VERDE	BRN

Especificación del Driver

Voltaje de entrada 20-50VCC
Anti-Resonance proporciona un par óptimo yAnula la inestabilidad de rango medio
LAutoidentificación del motor y lAutoconfiguración de parámetros cuando se enciende ofrecen respuestas óptimas con diferentes motores
Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso másAlta, por lo que ofrece un movimiento del motor más suave
15 resoluciones de micropasos seleccionables, incluidas 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Arranque suave sin "salto" cuando se enciende
8 picos de corriente seleccionables, incluidos 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamenteAislada
ReducciónAutomática de corriente inactiva
Adecuado para motores de 2 y 4 fases
Soporta modo PUL/DIR
Protecciones de sobretensión y sobrecorriente

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 1-DM542T-23HS45.

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
Número de ejes	1
Nº de fase	2
Referencia de voltaje de entrada(V)	24 - 48DC
Torque de sujeción(Ncm)	400
Torque de sujeción(oz.in)	566
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	8
Producción en serie	Serie TS
Tamaño(mm)	Nema 24 (60 x 60)
Tipo de eje de salida	D

File	Size
24HS39-3008D.STEP	1.63MB	Download
24HS39-3008D_Torque_Curve.pdf	159.65KB	Download
DM542T_V4.0.pdf	861.28KB	Download
DM542T.pdf	686.95KB	Download
DM542T.STEP	2.43MB	Download
DM542T(V4.0).STEP	1.85MB	Download
