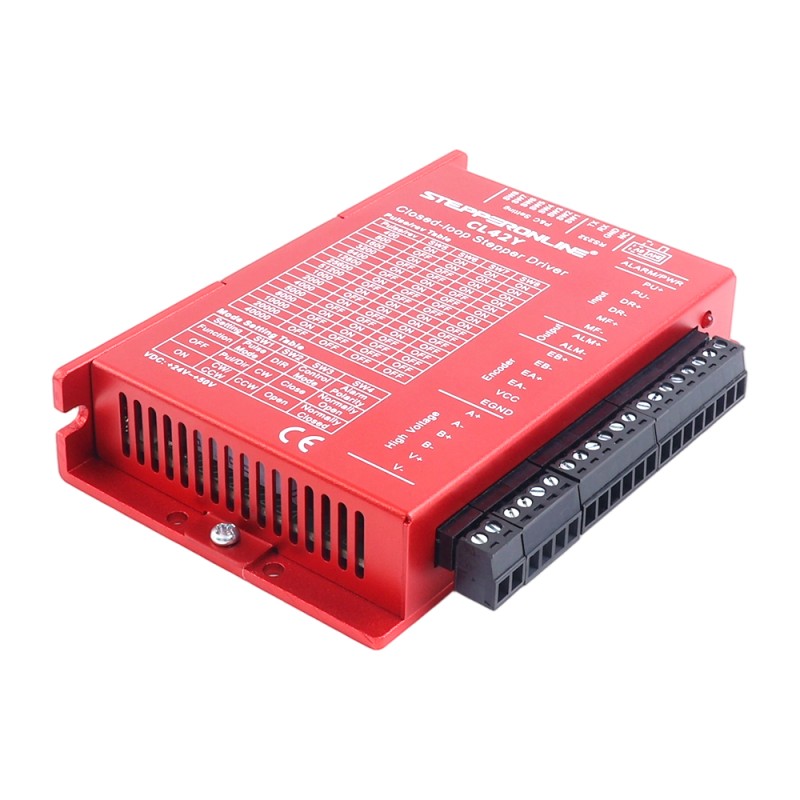

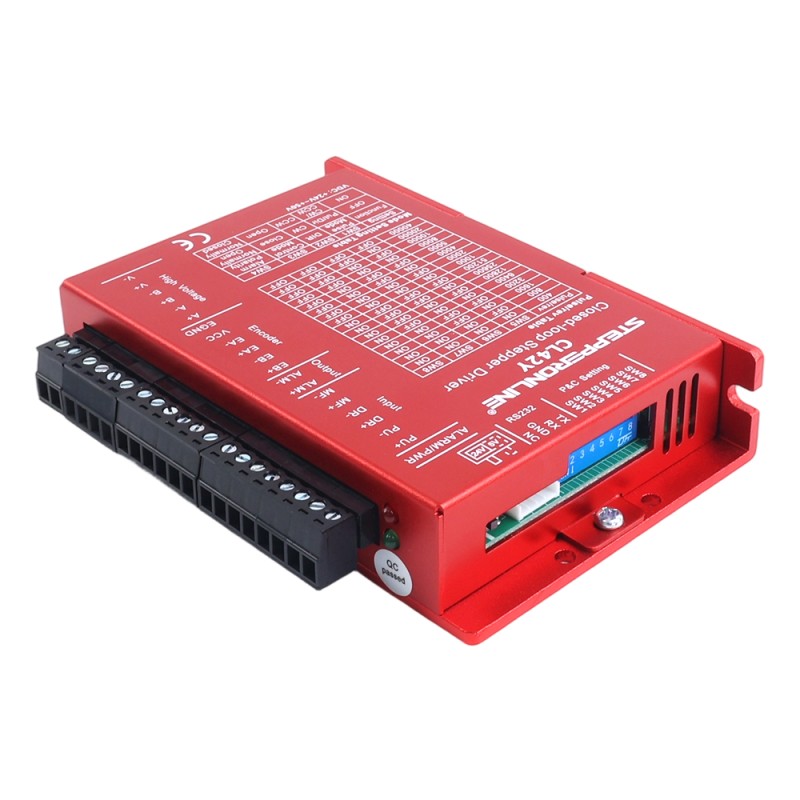

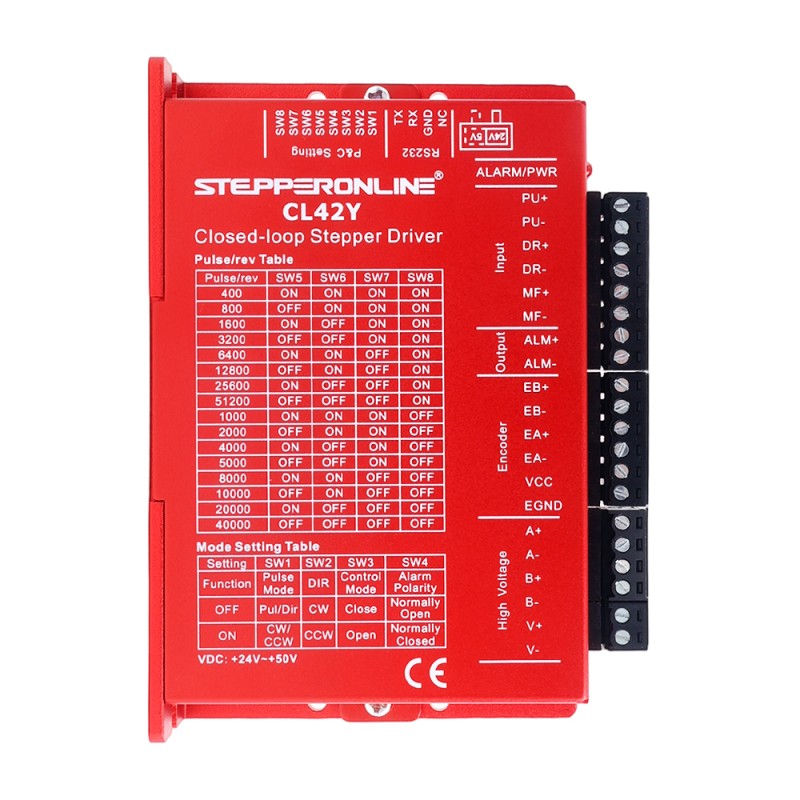

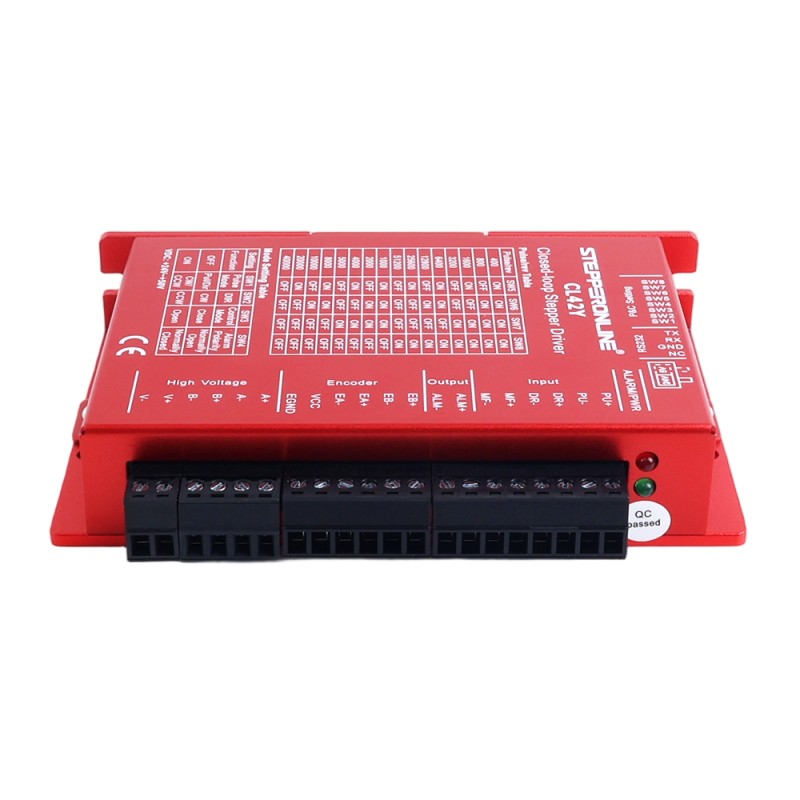

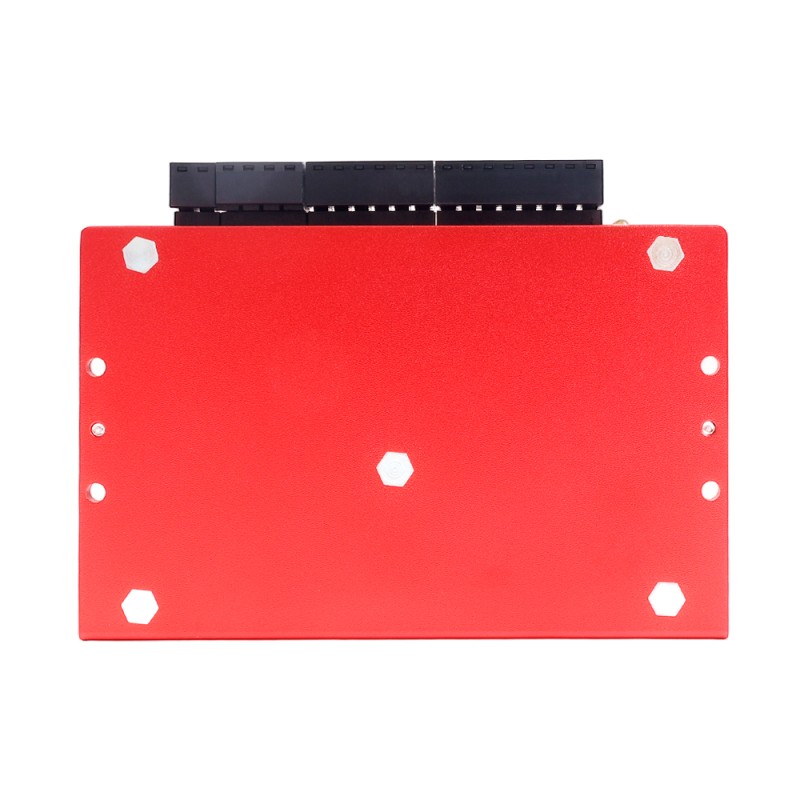

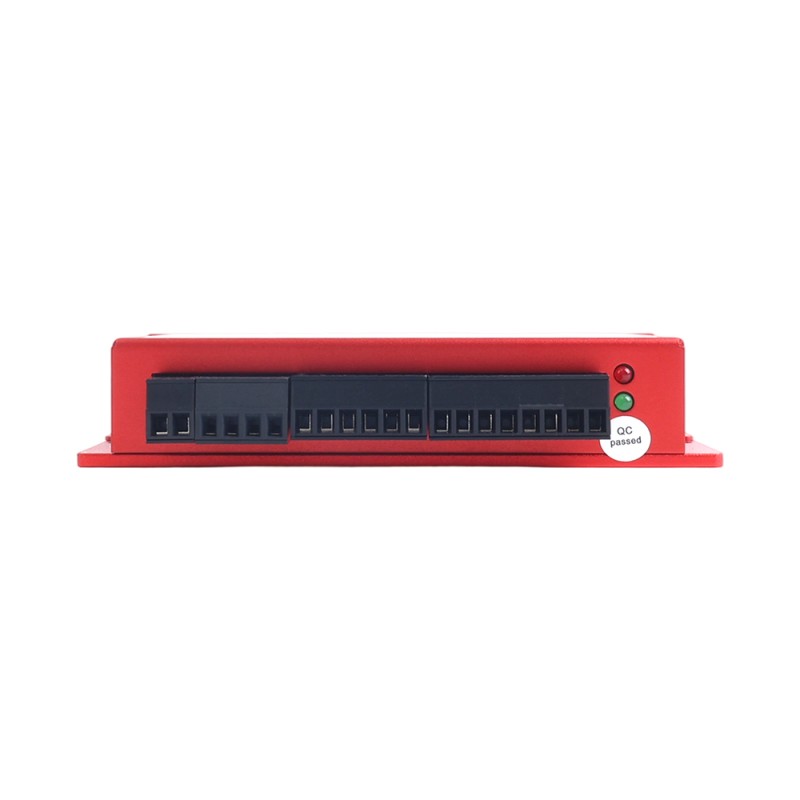

Driver paso a paso en lazo cerrado serie Y V2.0 0-2,2A 24-50VDC para motores paso a paso Nema 17

El controlador de paso cerrado CL42Y-V20 ofrece un rendimiento superior con un rango de corriente de 0 a 2,2 A y un voltaje operativo de 24 a 50 VCC, lo que lo hace ideal para motores paso a paso Nema 17. Como sucesor mejorado del CL42Y, cuenta con un selector de voltaje lógico 5V/24V y reemplaza el puerto USB por una interfaz de depuración RS232 para mayor compatibilidad y resolución de problemas.
Utilizando tecnología de control DSP de 32 bits de nueva generación y tecnología de control vectorial de ángulo de potencia, alcanza velocidades superiores a 3000 rpm. En comparación con controladores de bucle abierto estándar, reduce significativamente la caída de par a altas velocidades, mejorando el rendimiento del motor y la utilización del par, lo que aumenta la eficiencia y precisión del mecanizado. Su control de corriente basado en la carga reduce eficazmente el calentamiento del motor, prolongando su vida útil. La salida de alarma integrada facilita la supervisión y control por parte del sistema principal, mientras que la alarma de error de posición garantiza el funcionamiento seguro del equipo.

Características clave

• Cable de depuración RS232 gratuito incluido
• Selector de voltaje lógico 5V/24V
• Recepción de señal de pulso de 3.3V más estable
• Nueva generación de tecnología de control DSP de 32 bits, rentable, estable y con excelente rendimiento de vibración
• Rango de voltaje de entrada: 24 - 50 VCC, un total de 16 micropasos
• La frecuencia máxima de respuesta a impulsos es de hasta 200 kHz
• Pequeña atenuación del par, la velocidad puede alcanzar 3000 rpm
• Salida de posición y alarma integrada para fácil detección y control
• Regula la corriente de forma inteligente, reduce vibraciones, ruido y calor, aumenta la eficiencia en un 35%
• Con función de selección de pulso simple/doble, configuración de fábrica predeterminada: control por pulso + dirección
• Excelente rendimiento a alta velocidad y rigidez, combinación perfecta de las ventajas de servo y paso a paso

Especificaciones eléctricas

• Corriente de salida continua: 0 - 2,2A(típico 1,0A)
• Voltaje de entrada: 24 - 50VCC
• Corriente de entrada lógica: 1,0 - 7,5mA
• Frecuencia de pulso: 200kHz
• Resistencia de aislamiento: 10MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Refrigeración: Refrigeración natural
• Ambiente: Alejado de otros equipos que generen calor, evite lugares con polvo, niebla de aceite, gases corrosivos, vibraciones fuertes, gases inflamables y polvo conductor
• Temperatura: 0℃ - 50℃
• Humedad: 40%HR - 90%HR (sin condensación)
• Vibración: 10 - 55Hz/0,15mm
• Temperatura de almacenamiento: -20℃ - 70℃

Contenido del paquete

• 1 x Controlador CL42Y-V20
• 1 x CABLE-PC-2 (Cable de depuración RS232)
