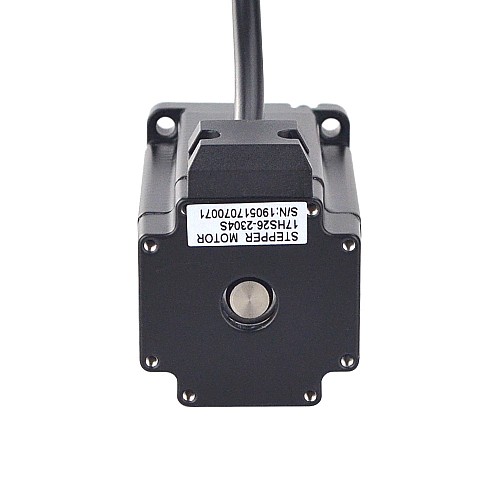

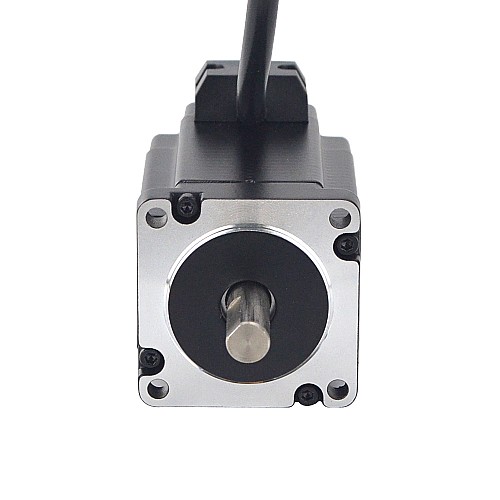

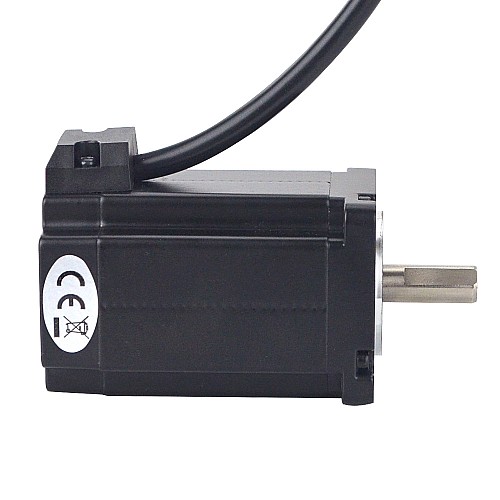

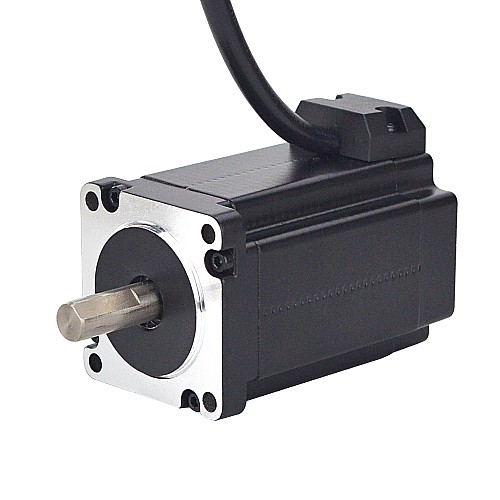

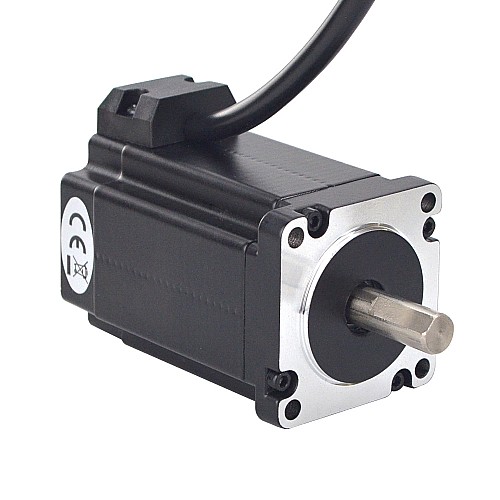

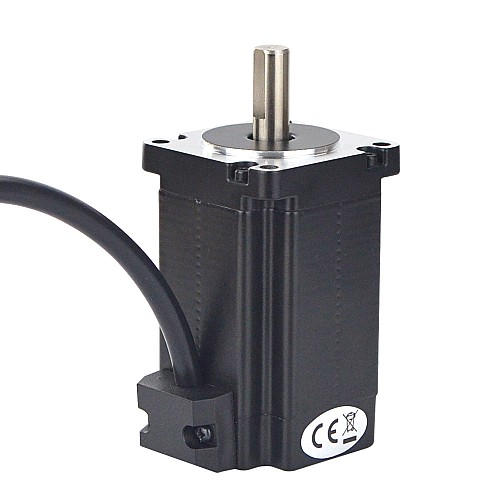

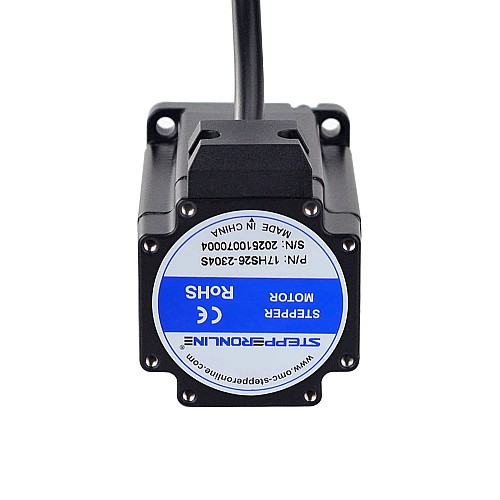

Nema 17 Bipolar 1.8 grados 79Ncm(111.896oz.in) 2.3A 42x42x67mm 4 Hilos

Caliente

Nema 17 Bipolar 1.8 grados 79Ncm(111.896oz.in) 2.3A 42x42x67mm 4 Hilos

1 Comentarios - Escribir Comentario

M$462.40

5 o más M$438.40

10 o más M$416.80

50 o más M$397.20

100 o más M$379.40

En stock: 10000
Modelo: 17HS26-2304S
Peso bruto: 0.65kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso bipolar Nema 17 con ángulo de paso de 1,8grados y tamaño 42x42x67mm. Tiene 4 hilos, cada fase consume 2,3A, con par de retención de 79Ncm(111,896oz.in).

Especificación eléctrica

Número de pieza del fabricante: 17HS26-2304S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 79Ncm(111,896oz.in)
Corriente nominal/fase: 2,3A
Resistencia de fase: 1,45ohmios
Inductancia: 2,8mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 67mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 550g

Conexión

A+	A-	B+	B-
Rojo	Azul	Negro	Verde

Tenga en cuenta que el espaciado de los orificios de montaje de este motor difiere del del motor NEMA 17 estándar, por lo que no encajará en el soporte ST-M1..

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	2.3
Inductancia(mH)	2.8
Resistencia de fase(ohms)	1.45
Torque de sujeción(Ncm)	79
Torque de sujeción(oz.in)	111.896
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	67
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	550
Producción en serie	S
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
17HS26-2304S_Full_Datasheet.pdf	150.01KB	Download
17HS26-2304S.STEP	1.2MB	Download
17HS26-2304S_Torque_Curve.pdf	129.29KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 8, Longitud del eje (mm): 21, No. de cables: 4, Longitud del cable (mm): 300, Peso (gramos): 550, Eje simple/eje doble: Eje único, Torque de sujeción (Ncm): 79, Corriente nominal (A): 2.3, Torque de sujeción (oz.in): 111.896, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 1.45, Inductancia (mH): 2.8, Longitud del cuerpo (mm): 67, Tamaño (mm): Nema 17 (42 x 42), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
