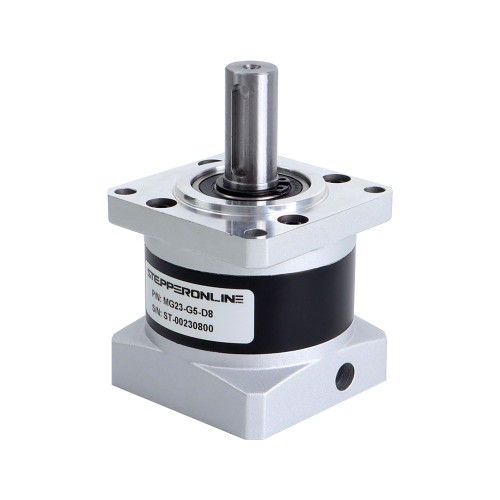

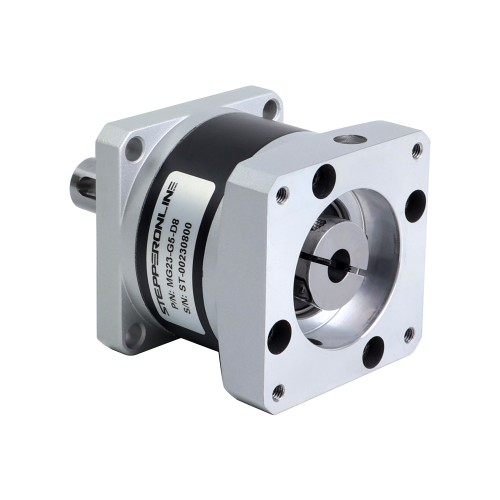

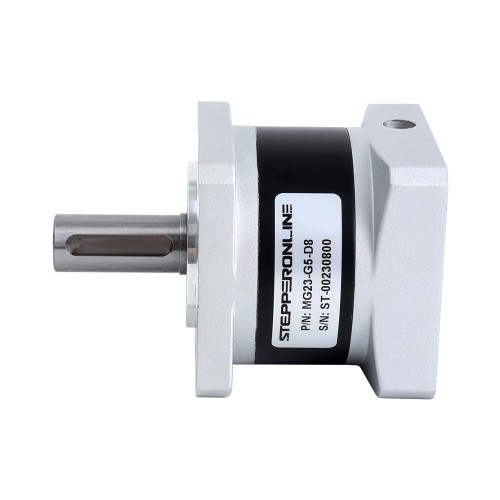

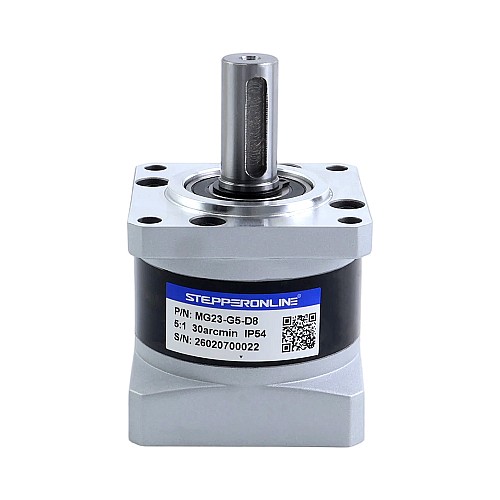

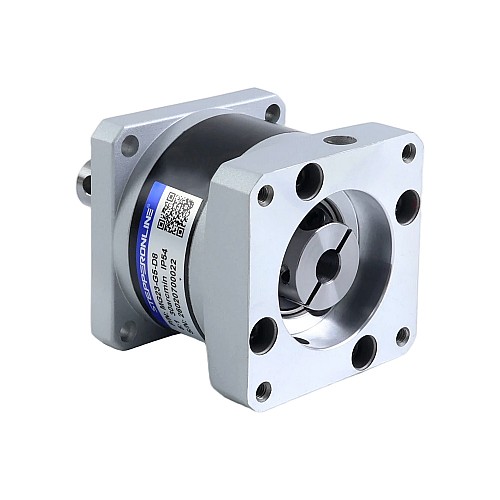

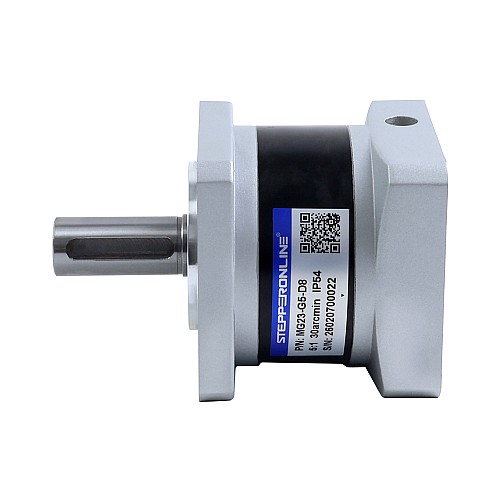

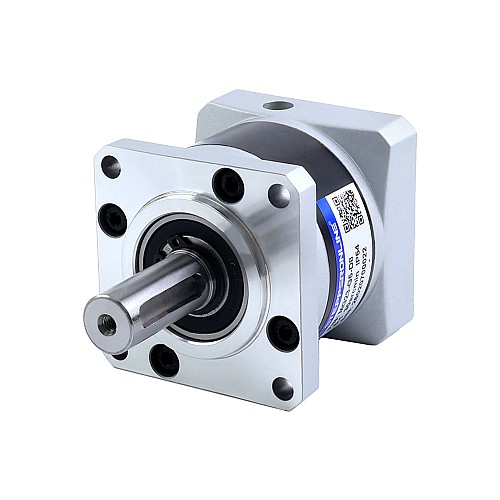

Caja de cambios la serie MG Relación de engranajes 5:1 Contragolpe 30arc-min para eje de 8 mm Nema 23 Motor paso a paso

Esta caja de cambios planetaria de alta precisión pertenece a la serie de cajas de cambios MG, con una relación de transmisión de 5:1 y una holgura máxima de 30arc-min. A diferencia de los engranajes de acero de la serie EG, los engranajes de la serie MG están hechos de pulvimetalurgia. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.

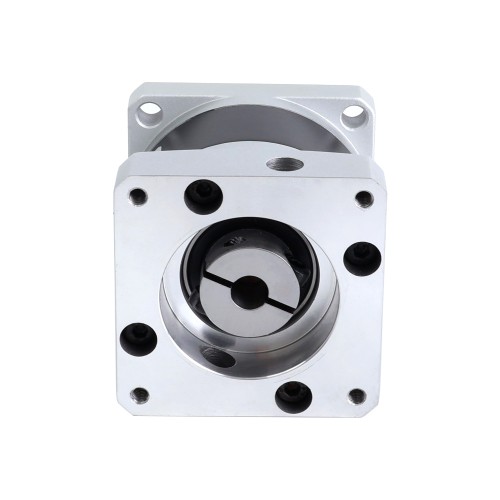

Esta caja de engranajes planetarios en línea incorpora un acoplamiento de eje de entrada que puede coincidir con el eje corto estándar de 8 mm de diámetro del motor paso a paso Nema 23, el motor de CC sin escobillas y el motor de CC con escobillas.
Uno de los motores compatibles es 23HS30-2904S. Para otros motores, póngase en contacto con nuestro soporte técnico para personalizar el eje del motor.

Especificaciones de la caja de cambios

• Número de pieza: MG23-G5-D8
• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de engranajes: 5:1
• Eficiencia: 90%
• Momento de inercia: 0.13kg·cm²
• Juego en vacío: <=30arcmin
• Torsión máxima permitida: 25Nm(221,27lb-in)
• Momento. Par permitido: 50Nm(442,54lb-in)
• Ruido: <=55dB(1000rpm)/65dB(3000rpm)
• Clasificación de impermeabilidad: IP54
• Vida útil: 20000h

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud de la caja de cambios: 55,5mm

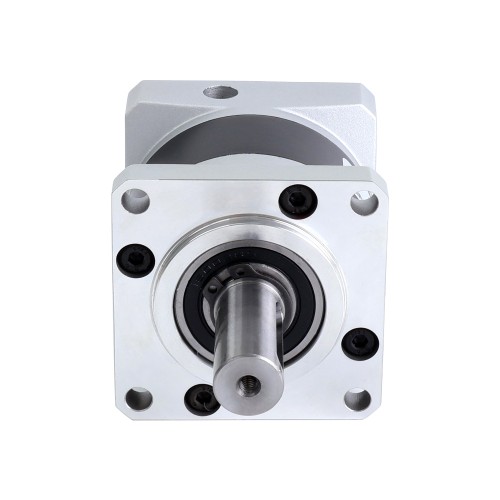

• Tipo de eje de salida: chavetero
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 34mm
• Diámetro del eje de entrada: Φ8mm
• Longitud del eje de entrada del motor coincidente: 8-14mm
