YS Series Kit CNC Motor Paso a Paso de Closed Loop 1 Eje V2.0 3,00Nm(424,83oz.in) Motor Nema 23 y Controlador

0 Comentarios - Escribir Comentario

M$1,109.80

5 o más M$1,077.40

10 o más M$1,047.00

50 o más M$1,018.00

100 o más M$990.80

Stock: 200
Model: 1-CL57Y-S30A-V20
Weight: 2.69kg
Location: ISO, CE

Haga clic en país para stock en directo

Enviado desde

China

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

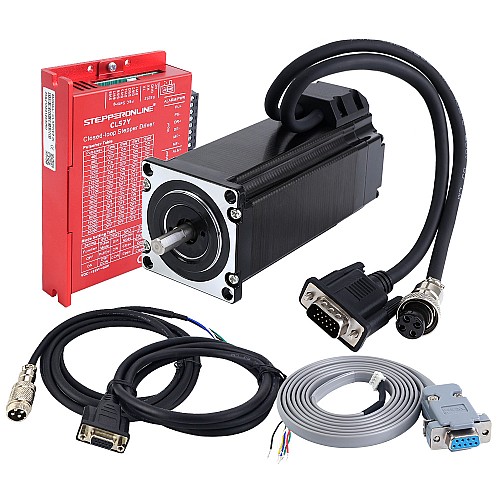

Este kit CNC incluye:

1 x 23HS45-4204D-E1000: Motor paso a paso de bucle cerrado Nema 23 3.00Nm(424.83oz.in) con codificador 1000PPR(4000CPR)
1 x CL57Y-V20: Driver de Pasos de Circuito Cerrado Serie Y V2.0 0-7,0A 24-50VDC para Motor Paso a Paso Nema 17, 23, 24
1 x CE2-M2-20: 1.7m(67") Cable de extensión para motor y encoder AWG20
1 x CABLE-PC-2: Cable de depuración RS232

Especificación del motor

Número de pieza: 23HS45-4204D-E1000
Número de fases: 2
Par de retención: 3.00Nm(424.83oz.in)
Corriente nominal por fase: 4.2A
Resistencia de fase: 0.82ohms
Inductancia: 3.6mH ± 20%(1KHz)
Tamaño delmArco: 57 x 57mm
Longitud del cuerpo: 135mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje tipo D: 15mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

Corriente de pico de salida: 0~7A(0~5,6RMS)
Tensión de entrada: +24~50VDC
Corriente de Entrada Lógica: 1~7,5mA
Frecuencia de entrada de pulsos: 0~200kHz
Resistencia de aislamiento: 10MΩ

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

El CL57Y-V20 mejora el CL57Y al agregar un selector 5V/24V e incluir un cable de depuración RS232 gratuito.

El motor incluye un cable altamente flexible que puede doblarse 8 millones de veces sin fallar.

Descargue el software de depuración para controladores de pasos serie Y aquí.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	4.2
Inductancia(mH)	3.6
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	0.82
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	8
Fuente de alimentación	No
Longitud del cable(mm)	2000
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	Serie YS
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
CL57Y-V20.STEP	14.7MB	Download
CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdf	852.7KB	Download
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	153.57KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	83.63KB	Download
