TP Series 1 Axis Closed Loop Stepper Kit 4.5Nm(637.25oz.in) Nema 34 Motor & Driver

0 Comentarios - Escribir Comentario

M$2,371.20

5 o más M$2,227.40

10 o más M$2,100.20

50 o más M$1,986.60

100 o más M$1,884.80

En stock: 10000
Modelo: 1-CL86T-P45-V41
Peso bruto: 3.90kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

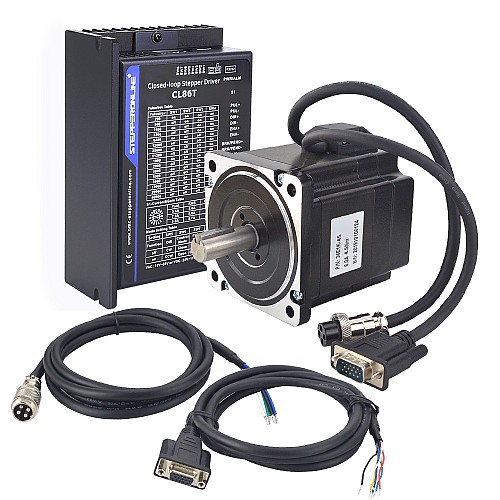

Este kit CNC incluye:

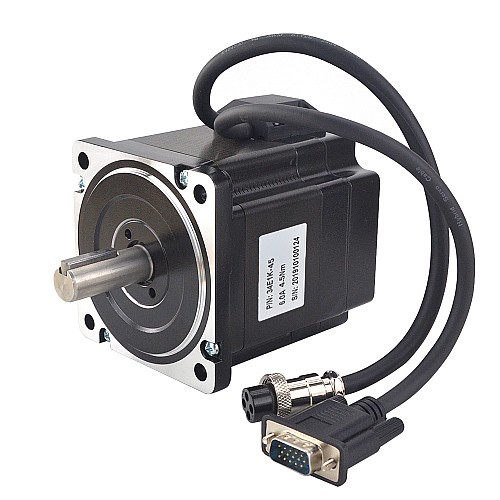

1 x 34E1K-45: Motor paso a paso de circuito cerrado Nema 34 serie P 4.5Nm/637.25oz.in con codificador 1000PPR
1 x CL86T-V41: 1 Drivers paso a paso de circuito cerrado V4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
1 x CM2M-18: Cable de extensión de motor RV-4 AWG18 de 1,7m(67") de largo con enchufe de aviación GX16 para motores paso a paso de circuito cerrado Nema 34
1 x CE2M: Cable de extensión de codificador de 1,7m (67 ") para motor paso a paso de circuito cerrado
1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza: 34E1K-45
Número de fase: 2
Par de retención: 4,5Nm(637,25oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,34ohmios
Inductancia: 2,4mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 74mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 270mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V

Especificación del Drivers

Corriente máxima de salida: 0~8.0A
Voltaje de entrada: +18~80VAC/24~110VDC
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Interfaz de depuración RS232 disponible
Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
Alto par de arranque y baja velocidad, alta rigidez en parada
Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	GND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Número de ejes	1
Referencia de voltaje de entrada(V)	18 - 80AC / 24 - 110DC
Resolución del codificador	1000PPR
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	450
Torque de sujeción(oz.in)	637.25
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	No
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie TP
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
34E1K-45_Full_Datasheet.pdf	185.55KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34E1K-45_Torque_Curve.pdf	100.3KB	Download
