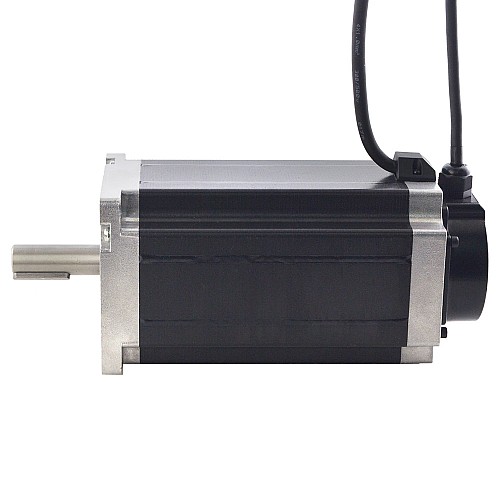

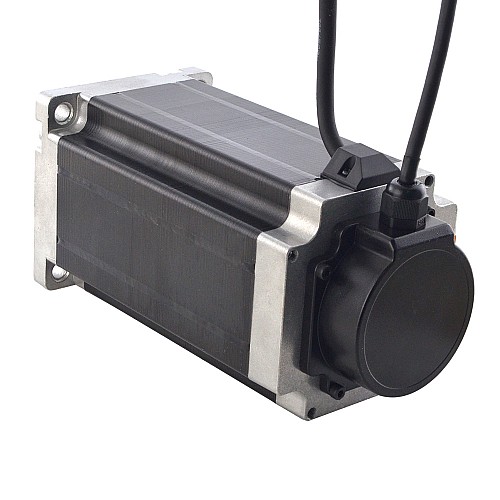

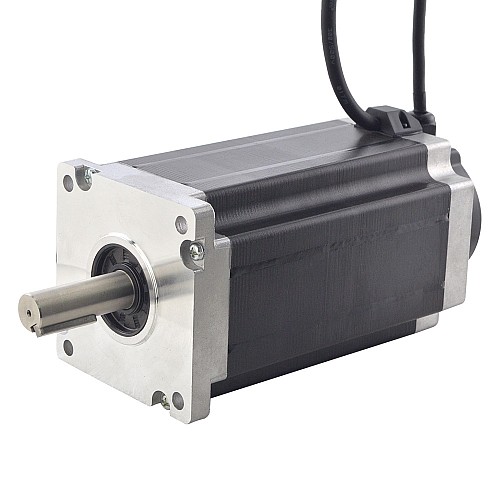

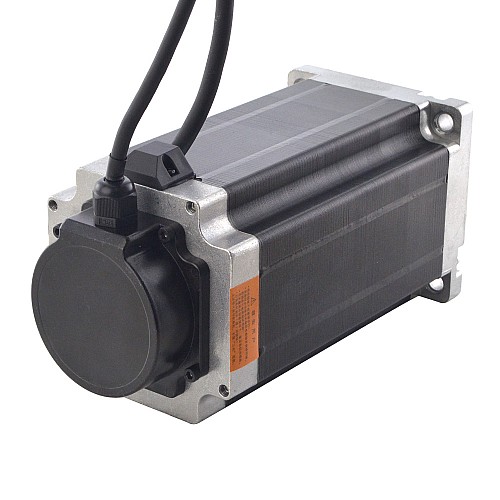

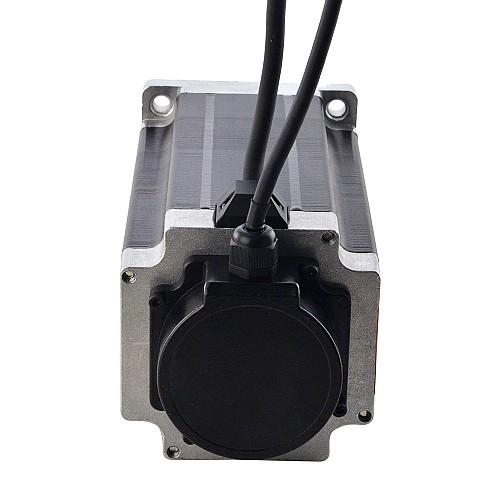

Motor de circuito cerrado Nema 42 serie S 30Nm(4248.35oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 42HS79-8004D-E1000
Weight: 12.79kg
Location: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 42HS79-8004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 30Nm(4248.35oz.in)
Corriente nominal/fase: 8.0A
Resistencia de fase: 1,15ohmios ± 10%
Inductancia: 17,5mH ± 20%(1KHz)

Especificación física

Tamaño del marco: 110 x 110mm
Longitud del cuerpo: 201mm
Diámetro del eje: Φ19mm
Longitud del eje: 55,5mm
Longitud del eje del chavetero: 35mm
Longitud del cable: 3000mm
Peso: 12kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V.
Frecuencia de salida máx.: 60kHZ

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	GND	EA+	EA-	EB+	EB-

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	8
Inductancia(mH)	17.5
Resistencia de fase(ohms)	1.15
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	3000
Torque de sujeción(oz.in)	4248.35
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	19
Longitud del cuerpo(mm)	201
Longitud del eje(mm)	55.5
Producción en serie	Serie S
Tamaño(mm)	Nema 42 (110 x 110)
