Servomotor de DC RS485 de 750W, serie DSY, 24-70VDC, 2,39Nm con freno, 3000rpm, codificador incremental de 17 bits, IP65

0 Comentarios - Escribir Comentario

M$4,198.60

5 o más M$4,055.00

10 o más M$3,921.00

50 o más M$3,795.60

100 o más M$3,677.80

En stock: 10000
Modelo: DSY-RS750L2B2-M17S
Peso bruto: 5.20kg
Certificado: ISO, CE

Vendidos: 18

Haga clic en país para stock en directo

Enviado desde

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

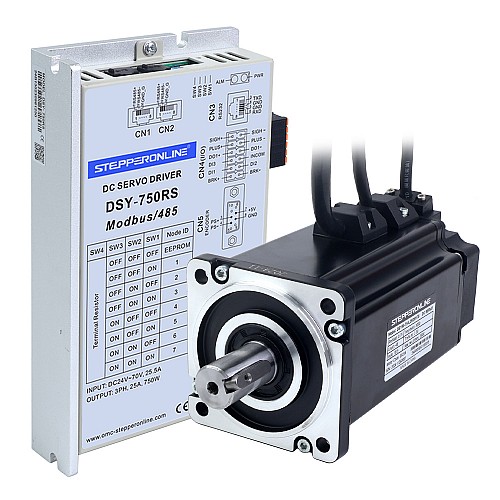

Este es el último sistema servo de DC de la serie DSY, que consta de un servomotor de 48V DC y 750W con un freno 24V y 8,5W servocontrolador de y un servocontrolador de 24-70V DC y 750W. El servomotor tiene un par nominal de 2,39Nm, un par máximo de 7,17Nm y una velocidad nominal de 3000rpm.

Viene de serie con un codificador incremental magnético de una sola vuelta de 17 bits y adopta un diseño de alta densidad de potencia, lo que le permite ofrecer una gran potencia en un tamaño compacto, logrando una sobrecarga instantánea tres veces superior. El nuevo diseño del circuito magnético reduce la ondulación del par, minimizando la vibración durante el funcionamiento y proporcionando una salida de par más suave.
Puede utilizarse ampliamente en diversas aplicaciones, como robots móviles (AMR, AGV), robots de servicio, robots especiales, almacenamiento y clasificación logística, equipos médicos, instrumentos e industrias textiles ligeras, donde las restricciones de voltaje y tamaño son importantes.

Elementos del kit

1 x DSY-750RS: controlador de servomotor de DC Pulso/RS485 de 750W
1 x DSY80-750L2B2M17S: servomotor de DC de 48V y 750W, 3000rpm, 2,39Nm, con freno, codificador de 17 bits, IP65

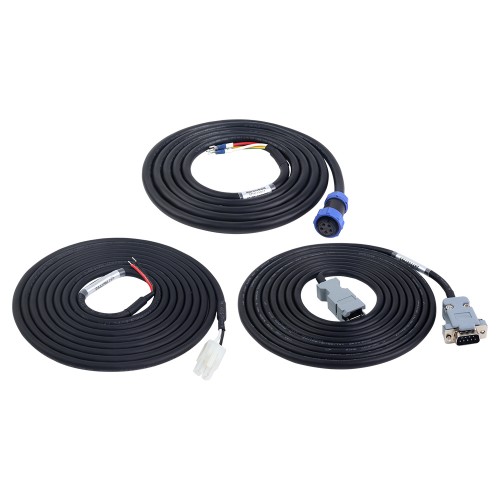

1 x P2-DS-03P20M: motor de 3,0m Cable
1 x P1-DS-03M-S: Cable de freno de 3,0m
1 x E2-DS-03AM: Cable de codificador de 3,0m

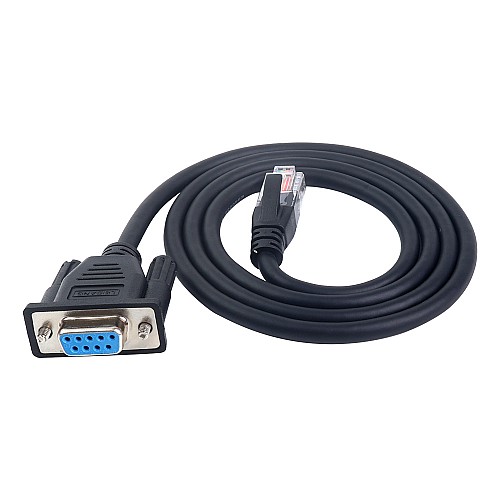

1 x RS232-5: Cable de depuración de 1,0m

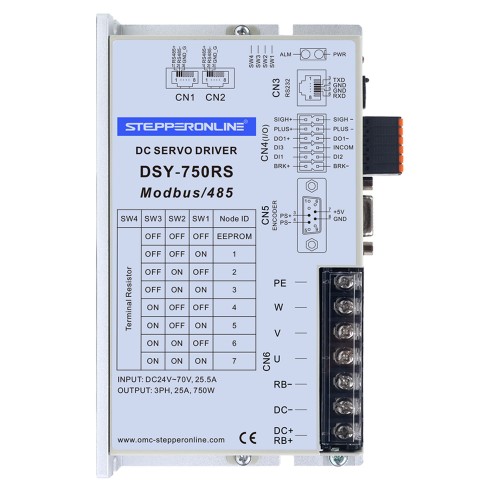

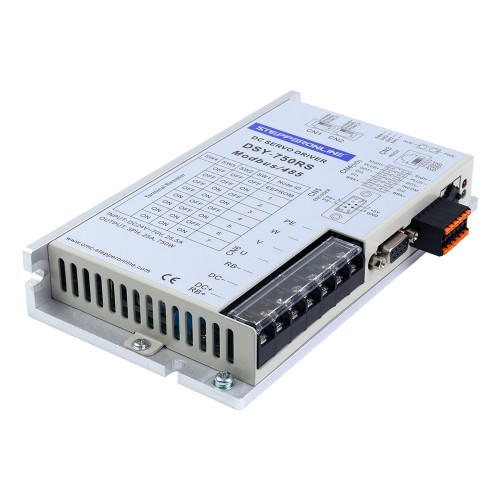

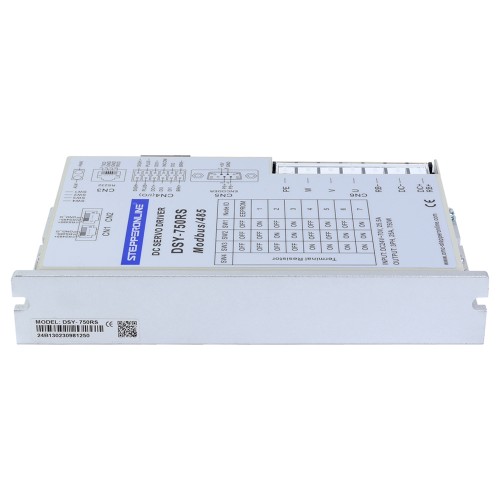

Especificación del servocontrolador

Número de pieza: DSY-750RS
Corriente de salida continua: 25,0A
Corriente de salida máxima: 80,0A
Entrada de fuente de alimentación: 24-70VDC
Potencia nominal 750W
Dimensiones: 174,6 x 100 x 30mm

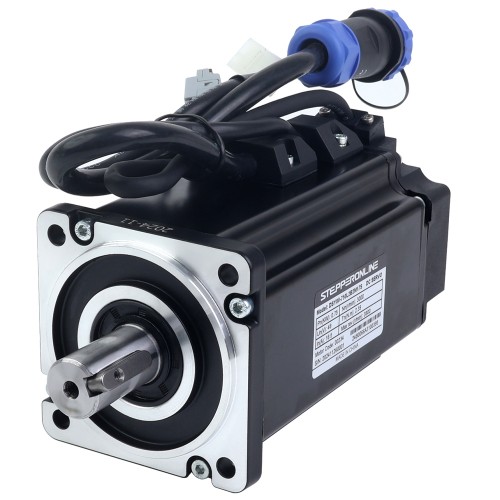

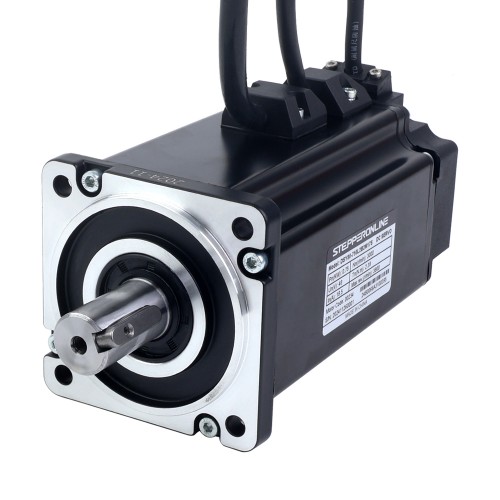

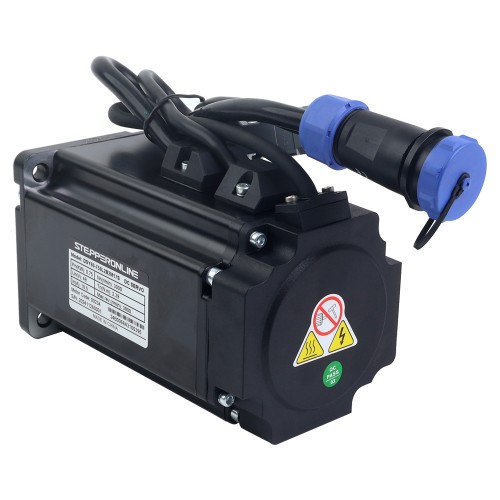

Especificación del servomotor

Número de pieza: DSY80-750L2B2M17S
Potencia nominal: 750W
Voltaje nominal: 48V DC
Par nominal: 2,39Nm
Par máximo: 7,17Nm
Corriente nominal: 18,5A
Velocidad nominal: 3000rpm
Const. de par: 0,129N.m/A
Resistencia línea-línea: 0,11ohms ± 10%
Inductancia línea-línea: 0,43mH ± 20%
Inercia: 1,62kg*m2*10-4^-4
Codificador: codificador incremental magnético de una sola vuelta de 17 bits
Polos: 10
Clasificación IP: IP65
Diámetro del eje: 19mm
Par de retención del freno: 3,80Nm
Voltaje del freno: 24V DC
Potencia del freno: 8,5W
Corriente del freno: 0,42A
Longitud del cable: 3m (las longitudes opcionales son 1,5m y 5m)

Descargue el software de depuración para servos serie DSY aquí.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

El software de depuración serie DSY de STEPPERONLINE fue desarrollado y probado en Windows 10, Usar otras versiones de Windows puede causar problemas de compatibilidad(ej. texto distorsionado) o afectar la funcionalidad del software.

Especificación Eléctrica
Con freno	Si
Modos de control	Pulso/RS485
Par máximo(Nm)	7.17
Par nominal(Nm)	2.39
Potencia nominal(W)	750
Resolución del codificador	17bit
Tensión nominal(V)	48VDC
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	3800
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	24 - 70VDC
Especificación Física
Clasificación del IP	65
Diámetro del eje(mm)	19
Enchufe de aviación o no	No
Integrado o no	No
Método de inventario	Inventario dedicado
Tamaño(mm)	80 x 80

File	Size
DSY-750RS.STEP	16.36MB	Download
DSY80-750L2B2M17S.STEP	2.54MB	Download
DSY80-750L2B2M17S_Full_Datasheet.pdf	139.72KB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download

Etiquetas: Diámetro del eje (mm): 19, Tensión nominal (V): 48VDC, Resolución del codificador: 17bit, Tamaño (mm): 80 x 80, Tipo de codificador: Magnético incremental, Velocidad nominal (rpm): 3000, Par nominal (Nm): 2.39, Potencia nominal (W): 750, Par máximo (Nm): 7.17, Clasificación del IP: 65, Modos de control: Pulso/RS485, Voltaje de entrada (V): 24~70VDC, Velocidad máxima (rpm): 3800, Con freno: Si, Integrado o no: No, Enchufe de aviación o no: No, Método de inventario: Inventario dedicado
