Servomotor de CC integrado de 750W 2,39Nm(338,45oz.in) 3000rpm 24-70V CC con Modbus RS485

Interrumpido

Servomotor de CC integrado de 750W 2,39Nm(338,45oz.in) 3000rpm 24-70V CC con Modbus RS485

2 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: iSV2-80TR-48V750A
Peso bruto: 2.89kg
Certificado: ISO, CE

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

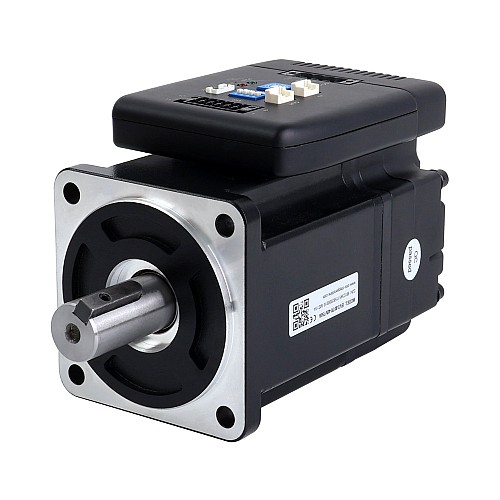

El servomotor integrado iSV2-80TR-48V750A es un motor de tamaño de estructura de 80mm integrado con un codificador magnético incremental de 17bits y un servocontrolador. En comparación con el servomotor de la serie ISV57T, este motor admite no solo el control de pulsos, sino también el protocolo Modbus RTU y la comunicación RS485.
Con un tamaño muy compacto y con todos los componentes integrados, el iSV2-80TR-48V750A puede ahorrar espacio de montaje. Es ampliamente utilizado en equipos de logística, equipos de transporte como AGV (vehículo guiado automatizado), RGV (vehículo guiado por riel), etc.

Características clave

2,5 a 3 veces la sobrecarga
Control de impulsos y RS485
Fácil de depurar y rápido de responder
Compatible con el protocolo ModbuS RTU estándar
Motor y controlador integrados para ahorrar espacio
Amplio rango de entrada de voltaje 24-70V CC(48V típico)
Integrado con un codificador magnético incremental de 17bits
Programable digital single-ended 4 entradas y 2 salidas
Indizador integrado, tabla de posiciones programable de 16 segmentos
Posicionamiento/dirección de referencia/límite/parada rápida/JOG... compatible

Especificaciones eléctricas

Número de pieza del fabricante: iSV2-80TR-48V750A
Potencia nominal: 750W
Torsión nominal: 2,39Nm(338,45oz.in)
Par máximo: 7,17Nm(1015,36oz.in)
Velocidad nominal: 3000rpm
Velocidad máxima: 4000rpm
Voltaje nominal: 48VCC
Voltaje de entrada: 24-70VCC
Corriente continua: 19A
Corriente máxima: 57A
Codificador: codificador incremental
Corriente de señal lógica: 10mA
Resistencia de aislamiento: 100MΩ

Especificaciones físicas

Tamaño del marco: 80 x 80mm
Longitud del cuerpo: 125.7mm
Diámetro del eje: 19mm
Longitud del eje: 35mm
Peso: 2,58kg

Entorno operativo y otras especificaciones (Tj = 25C/77F)

Refrigeración: refrigeración natural o refrigeración forzada
Ambiente: Interior (sin exposición) sin gas corrosivo o gas inflamable, sin aceite ni polvo
Humedad: Menos del 80% de HR
Temperatura de funcionamiento (disipador de calor): 45℃ máx.
Vibración: menos de 0,5G(4,9 m/s2) 10-60Hz (funcionamiento no continuo)
Temperatura de almacenamiento: -20 ℃ - 35 ℃
Nivel de protección: IP20

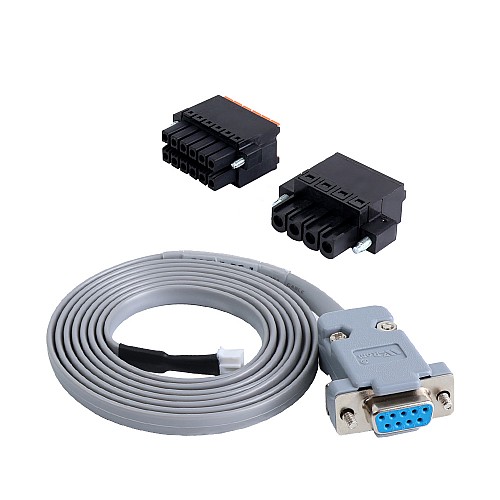

Lista de equipaje

1 x iSV2-80TR-48V750A
1 x CABLE-PC-1: Cable RS232
1 x CABLE-TX1M0-ISV2: RS485 Cable

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

Tipo de producto
Tipo de producto	Motor integrado
Especificación Eléctrica
Con freno	No
Corriente de señal lógica(mA)	10
Corriente máxima de salida(A)	57
Modos de control	Pulso/RS485
Par máximo(Nm)	7.17
Par nominal(Nm)	2.39
Potencia nominal(W)	750
Resolución del codificador	17bit
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	4000
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	24~70VDC
Especificación Física
Clasificación del IP	20
Diámetro del eje(mm)	19
Enchufe de aviación o no	No
Integrado o no	Sí
Longitud del cuerpo(mm)	125.7
Longitud del eje(mm)	35
Método de inventario	Inventario dedicado
Tamaño(mm)	80 x 80

File	Size
iSV2-80TR-48V750A.stp	15.11MB	Download
MotionStudio_Neutral_v1.4.10.zip	19.85MB	Download
iSV2-80TR-48V750A.STEP	25.56MB	Download
iSV2-80TR-48V750A_Full_Datasheet.pdf	186.36KB	Download
iSV2-80TR-48V750A_User_Manual.pdf	4.42MB	Download
