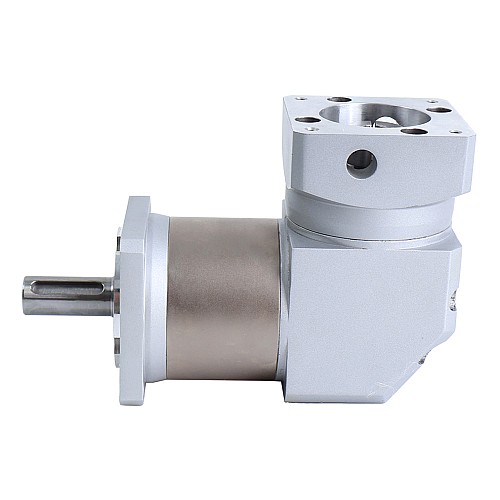

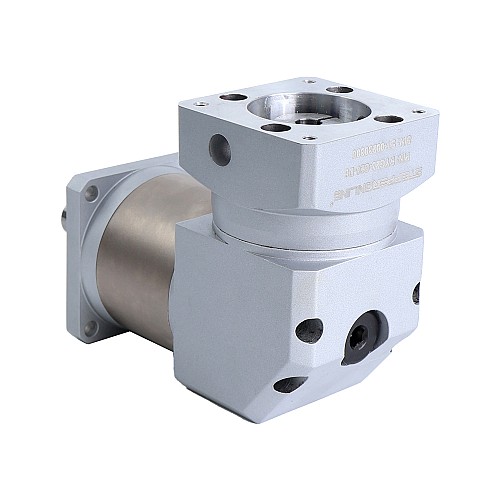

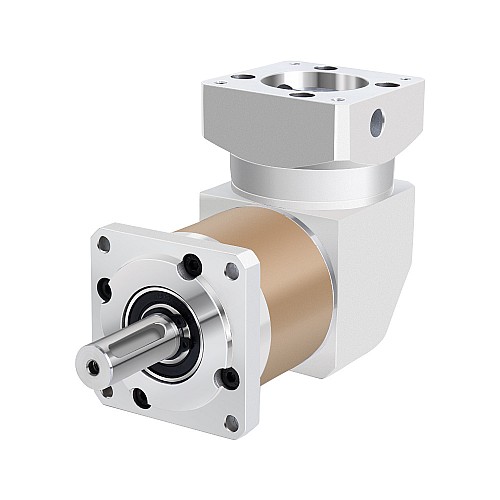

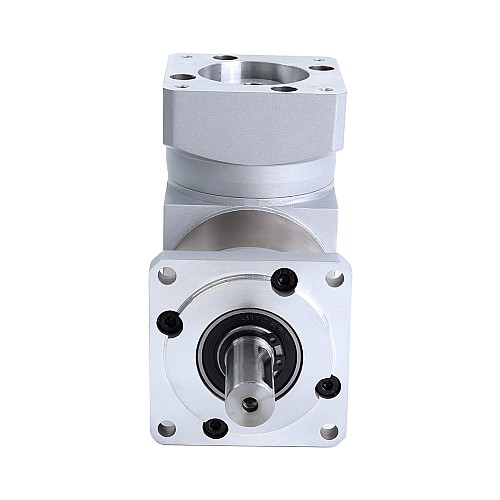

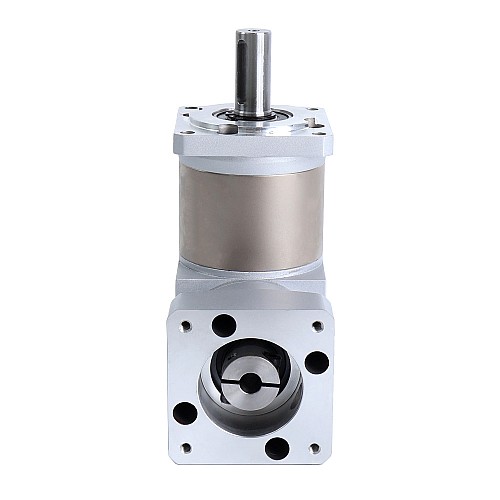

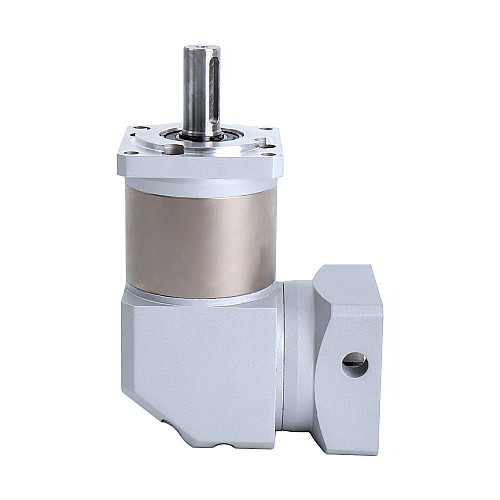

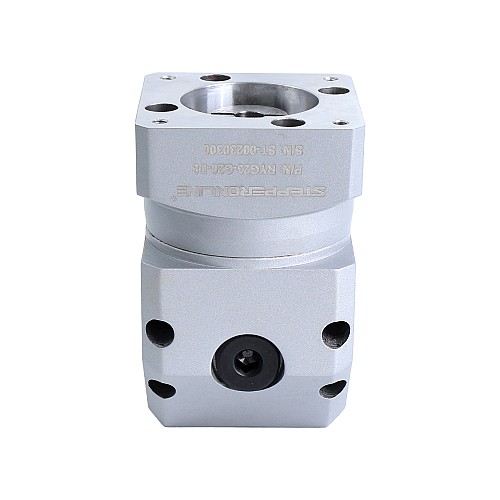

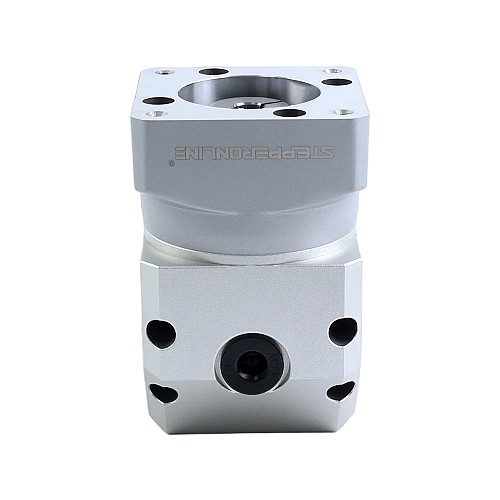

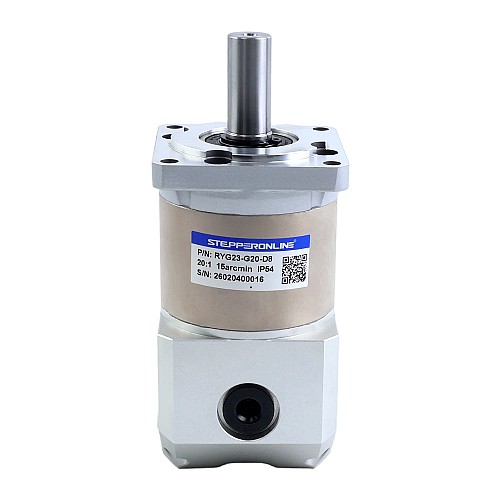

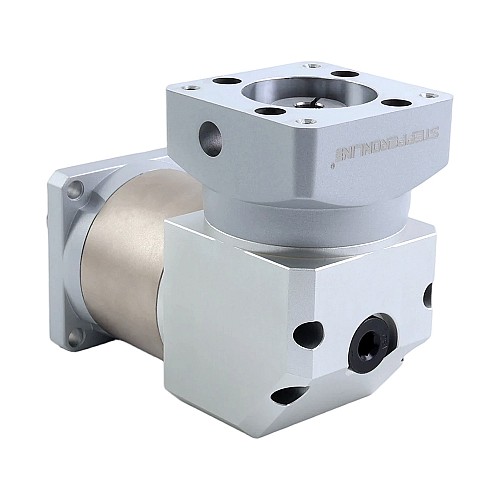

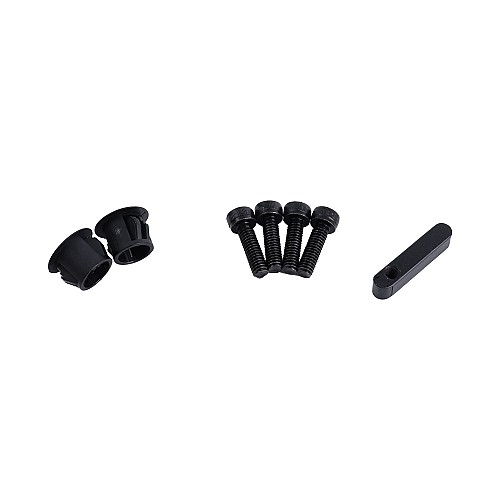

RYG Series caja de engranajes ángulo recto Relación de engranajes 20:1 Juego 15arc-min para motor paso a paso Nema 23

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 8mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 23 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Nota: Cuando la velocidad de entrada nominal de la caja de cambios es 1000RPM, el valor de ruido es <= 55dB; cuando la velocidad de entrada nominal es de 3000RPM, el valor de ruido es <= 65dB.

Especificaciones del engranaje

• Número de pieza: RYG23-G20-D8
• Tipo de caja de cambios: Engranaje de ángulo recto
• Material del engranaje: Acero aleado
• Relación de engranajes: 20:1
• Eficiencia: 96%
• Momento de inercia: 0.03kg·cm²
• Juego en vacío: <=15arcmin
• Torque máximo permisible: 30Nm(265.52lb-in)
• Torque permisible en el momento: 60Nm(531.04lb-in)
• Carga axial máxima del eje: 230N
• Carga radial máxima del eje: 450N
• Velocidad nominal de entrada: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Ruido: <=55dB
• Clasificación a prueba de agua: IP54
• Vida útil: 20000h
• Temperatura de trabajo: -20~150℃

Especificación física

• Tamaño del marco: 60 x 60mm
• Longitud del engranaje: 115.5mm
• Tipo de eje de salida: Ranura de llave
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: Φ35mm
• Diámetro del eje de entrada: Φ8mm
• Longitud del eje de entrada: 12-31mm
• Peso: 1700g
