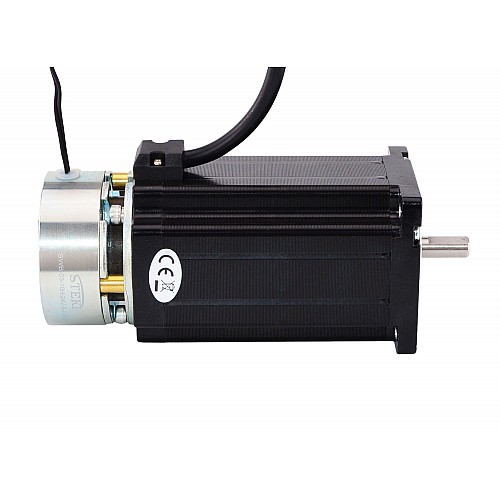

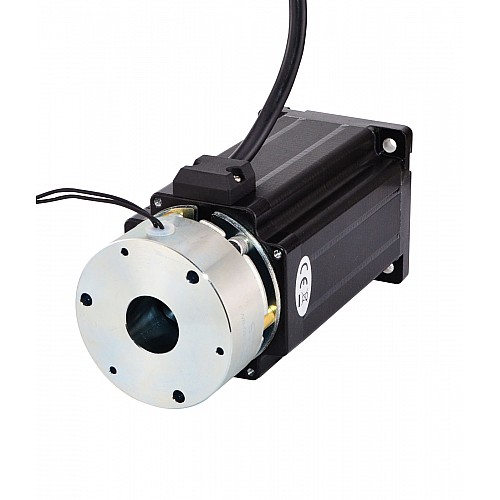

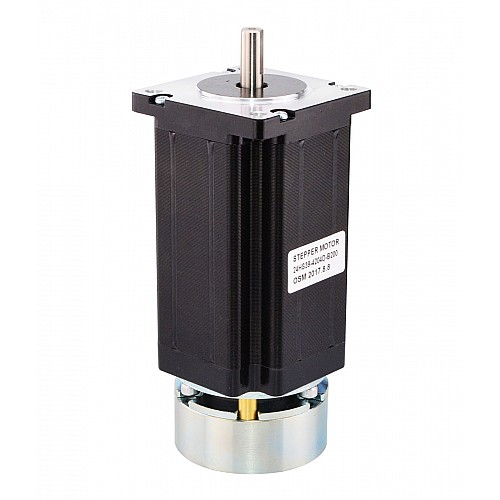

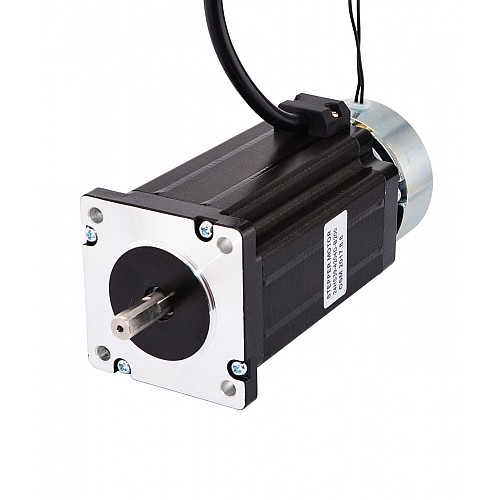

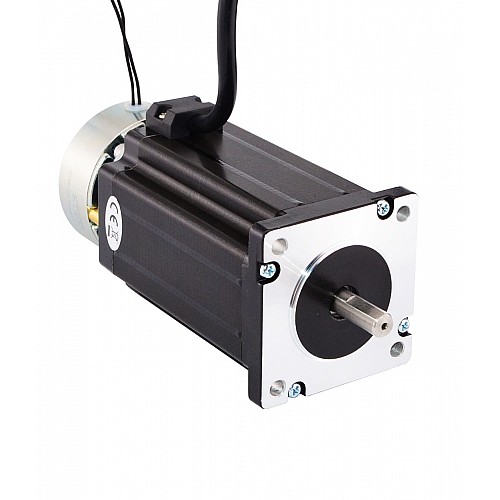

Paso a paso Nema 24 4,0 Nm (566 oz.in) con par de fricción del freno 2,0 Nm (283 oz.in)

Especificación del motor

• Número de pieza del fabricante: 24HS39-4204D-B200
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 4 Nm (566 oz.in)
• Corriente nominal/fase: 4.24A
• Voltaje: 2.96V
• Resistencia de fase: 0,7 ohmios
• Inductancia: 3mH ± 20%(1KHz)
• Tamaño del marco: 60 x 60 mm
• Longitud del cuerpo: 100 mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21 mm
• Longitud del corte en D: 15 mm
• Número de clientes potenciales: 4
• Longitud del cable: 500 mm
• Peso: 1,6 kg

Especificación de freno

• Tipo de freno: no excitado
• Par de fricción estática: 2 Nm (283,2 oz.in)
• Momento de Interia : 3.8x10 ^-6 kg.cm ²
• Voltaje: 24V
• Potencia: 11.5W
• Clase de resistencia al calor: F
• máx. Velocidad: 5000 rpm
• Peso: 0,4 kg

Conexión

Recursos

• Hoja de datos del motor: 24HS39-4204D-B200.pdf
• Hoja de datos del freno: SWB-03.pdf
