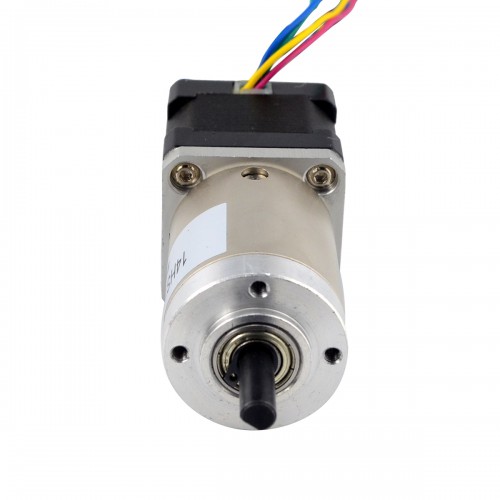

Nema 14 con eje trasero y orificio para tornillo y relación de transmisión 51:1 Caja de cambios

0 Comentarios - Escribir Comentario

M$720.20

5 o más M$682.80

10 o más M$649.00

50 o más M$618.40

100 o más M$590.60

In Stock: 10000
Model: 14HS13-0804D-PG51
Gross Weight: 0.43kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 160

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

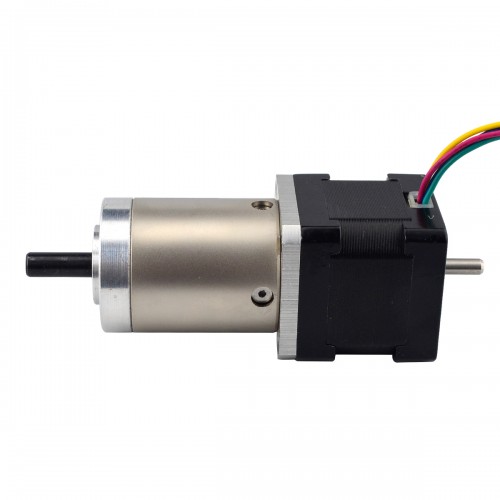

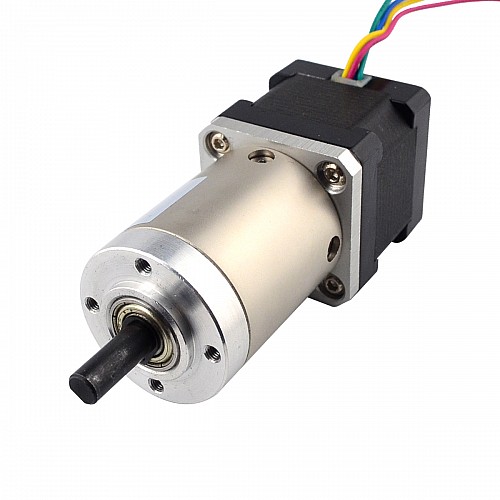

Este motor paso a paso Nema 14 con cuerpo de 34mm y corriente nominal de 1,00A, integró una Reductor planetario de relación de transmisión de 51,9: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 14HS13-0804D-PG51
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 14Ncm(19,88oz.in)
Corriente nominal/fase: 1.00A
Resistencia de fase: 3,2ohms
Inductancia: 4,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 51,9:1
Eficiencia: 70%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.83oz.in)
Momento Torque Permisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificación física

Tamaño del marco: 35x35mm
Longitud del motor: 34mm
Reductor Longitud: 44.6mm
Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D frontal: 12mm

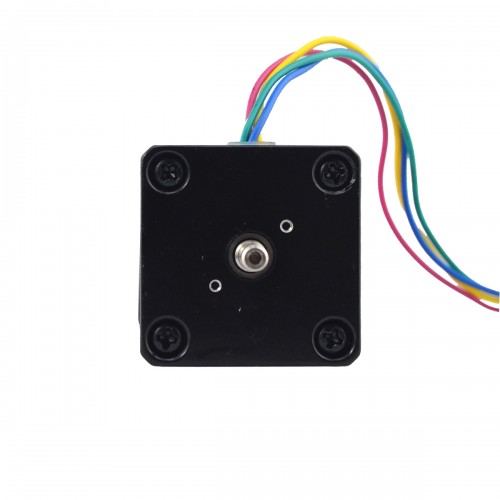

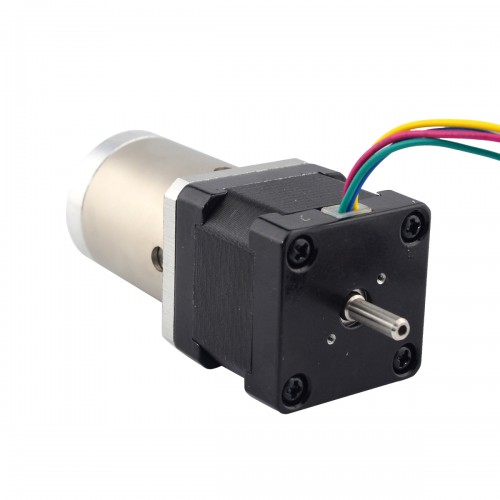

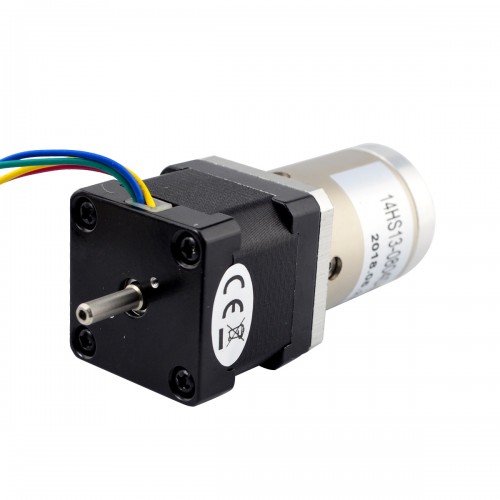

Diámetro del eje trasero: Φ4mm
Longitud del eje trasero: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 400g

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1
Inductancia(mH)	4.5
Resistencia de fase(ohms)	3.2
Torque de sujeción sin caja de cambios(N.m)	0.14
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	77.6
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	51.9
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
