NEMA 8 Motor Paso a Paso Lineal Trapezoidal Externo 0,5A Montaje de 38mm con Tornillo de Avance de 1mm(0,03937") Encoder Óptico Incremental 1000PPR

Nuevo

NEMA 8 Motor Paso a Paso Lineal Trapezoidal Externo 0,5A Montaje de 38mm con Tornillo de Avance de 1mm(0,03937") Encoder Óptico Incremental 1000PPR

0 Comentarios - Escribir Comentario

M$1,647.40

5 o más M$1,547.60

10 o más M$1,459.20

50 o más M$1,380.40

100 o más M$1,309.60

In Stock: 10000
Model: 8E15S0504SC4-100RS-OE1K
Gross Weight: 0.19kg
Certificated: ISO, CE, RoHS

Sold: 0

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

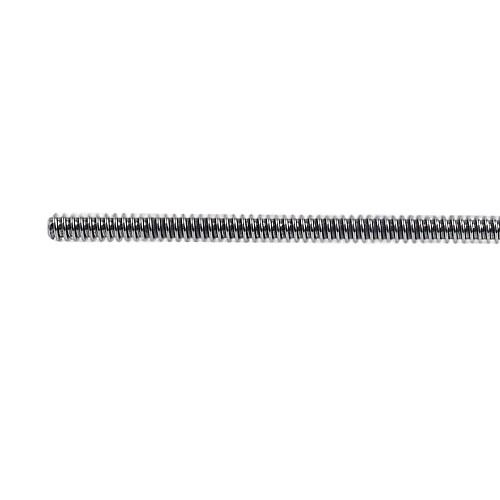

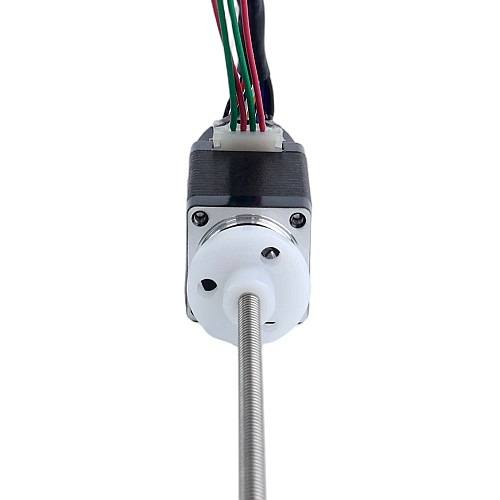

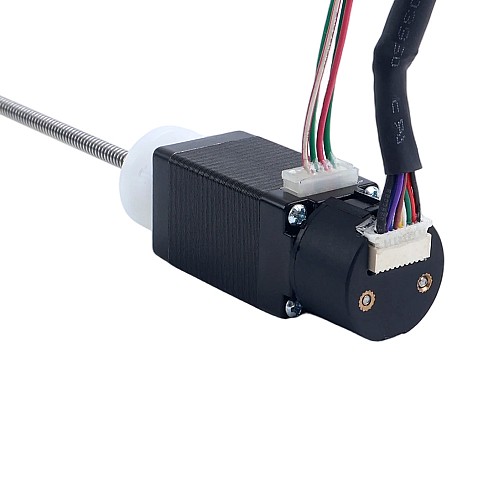

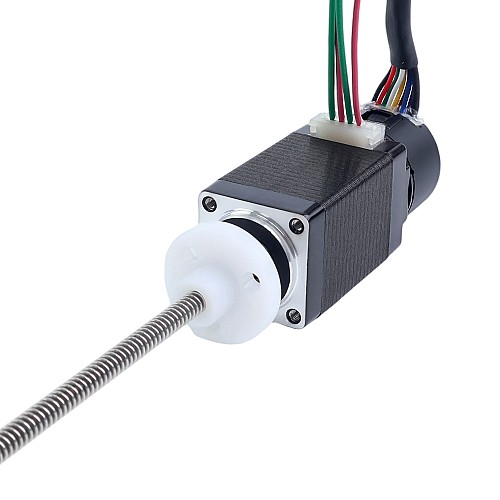

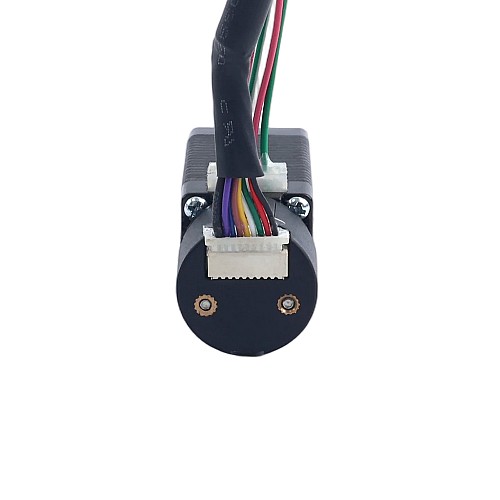

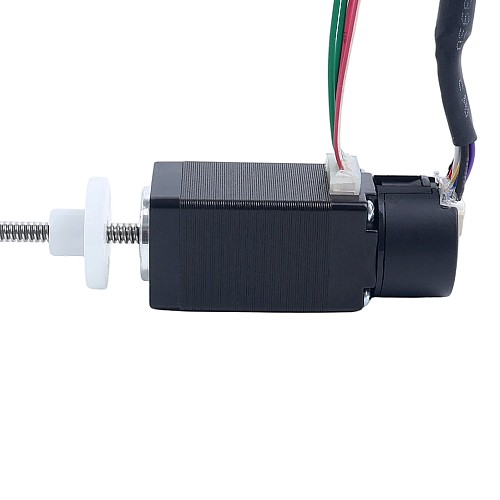

Este motor paso a paso lineal Nema 8 integra un encoder incremental óptico de alta resolución de 1000 PPR. Cuenta con un husillo ACME de 100 mm de largo con un diámetro de 3,5 mm y una tuerca de POM, que proporciona un desplazamiento lineal de 1 mm por revolución. La inclusión del encoder mejora significativamente la precisión posicional y la estabilidad operativa del motor, lo que lo convierte en una solución ideal para una amplia gama de aplicaciones, incluida la producción automatizada, sistemas logísticos, dispositivos médicos, equipos de escenario y robótica.

Especificaciones del motor

Número de pieza del fabricante: 8E15S0504SC4-100RS-OE1K
Tipo de motor: Externo (Trapezoidal)
Ángulo de paso: 1,8°
Par de mantenimiento: 0,02Nm(2,83oz.in)
Corriente nominal/fase: 0,5A
Resistencia de fase: 12,5ohms ±10%
Inductancia: 4,5mH ±20% (1 kHz)
Tamaño del marco: 20 x 20mm
Longitud del cuerpo: 38mm
Longitud del husillo: 100mm(3,937")
Diámetro del husillo: 3,5mm(0,1378")
Paso/Paso: 0,005mm(0,0001969")
Desplazamiento lineal/Revolución: 1mm(0,03937")
Número de conductores: 4
Número de entradas de rosca: 1
Longitud del cable: 500mm

Especificaciones del encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 3 canales
Tensión de alimentación mín: 4,5V
Tensión de alimentación máx: 5,5V
Tensión de salida nivel alto: 2,4 V - Vcc
Tensión de salida nivel bajo: ≤ 0,4V

Conexión

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Color	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Codificador	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Blindaje
Color	Rojo	Negro	Blanco	Azul	Verde	Marrón	Amarillo	Púrpura	Negro

● ¿Cómo pedir un motor lineal personalizado? Motor paso a paso lineal personalizado

● Si solo tiene el número de pieza anterior, obtenga el nuevo aquí Mostrar detalles

● ¿Cómo llamamos motor lineal? Número de pieza Construcción

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.5
Inductancia(mH)	4.5
Resistencia de fase(ohms)	12.5
Torque de sujeción(Ncm)	2
Torque de sujeción(oz.in)	2.83
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Con codificador	Sí
Diámetro del tornillo de avance(mm)	3.5
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	38.2
Longitud del tornillo de avance(mm)	100
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.005
Recorrido de plomo/Revolución(mm)	1
Tamaño(mm)	Nema 08 (20 x 20)
Tipo de motor lineal	Extern (Trapezoidal)

File	Size
8E15S0504SC4-100RS-OE1K_Full_Datasheet.pdf	60.25KB	Download

Mecanizado de extremos de husillos
- Mextremos roscados hembra/ale a rosca y paso especificados
- Muñones y ranura de anillo mecanizados a medida
- Extremos hexagonales o cuadrados
- Chaveteros y agujeros cruzados

Tuerca antiretroceso

STEPPERONLINE proporciona una tuerca antiretroceso para actuadores lineales de tornillo de avance externo (excepto tamaño 34) y actuadores lineales de tornillo de avance no cautivo (excepto tamaño 24 y 34).
Debe haber una holgura nominal entre el tornillo de avance y la tuerca de plástico estándar STEPPERONLINE después de millones de ciclos. STEPPERONLINE garantiza unos pocos millones de ciclos, pero se puede aumentar la reacción física. Para reducir o eliminar el contragolpe, STEPPERONLINE proporciona una estructura de presión de resorte de tuerca anti-contragolpe.

Codificadores

De acuerdo con los requisitos de la aplicación, el cliente puede elegir fácilmente codificadores a través de salida de índice o tipo sin índice y a través del método de salida como salida diferencial o de un solo extremo.
También se pueden elegir libremente varias resoluciones para un posicionamiento más fácil y preciso.
Todos los codificadores estándar STEPPERONLINE son ópticos e incrementales. Cuando elija un codificador, busque cuidadosamente las opciones, especialmente el tamaño, la resolución, el índice y el método de salida.

Frenos

Especialmente las aplicaciones verticales o la retención de motores desde un estado de apagado repentino, los frenos de apagado estándar STEPPERONLINE para tamaños NEMA14, 17, 23, 24 y 34 serán útiles para reducir la preocupación de los clientes.

Cableado, Cableado y Conectores

Cables conductores o conectores voladores
Cables trenzados
Tubo termorretráctil o expandible
Carcasas de cables

Tornillo recubierto de teflón

Si las aplicaciones del cliente requieren una combinación de tornillo y tuerca sin grasa, STEPPERONLINE ofrece un tornillo de avance recubierto de teflón para actuadores lineales paso a paso.
El actuador lineal paso a paso con tornillo de avance revestido de teflón permite un ciclo de vida más largo y una mejor generación de fuerza de empuje en comparación con el tornillo de avance SUS convencional.
El recubrimiento de teflón se puede aplicar en toda la gama de opciones de husillo de avance en STEPPERONLINE y en todo tipo de actuadores lineales, como externos, no cautivos y cautivos.
Además, la tuerca antiretroceso también se puede combinar con un tornillo recubierto de teflón.
