Motor de circuito cerrado Nema 11 14Ncm(19,86oz.in) con codificador magnético 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$677.80

5 o más M$570.20

10 o más M$492.20

50 o más M$432.80

100 o más M$386.40

En stock: 10000
Modelo: 11HS20-0674-ME1K
Peso bruto: 0.29kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

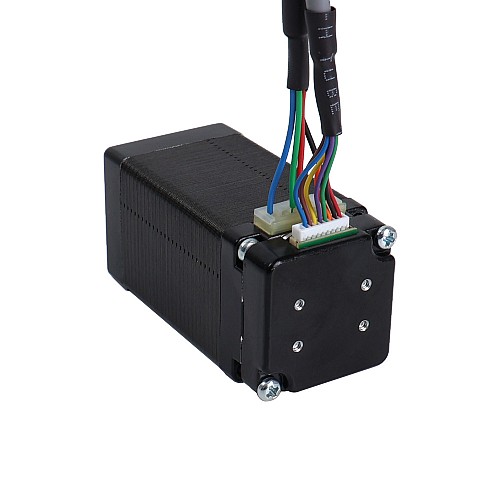

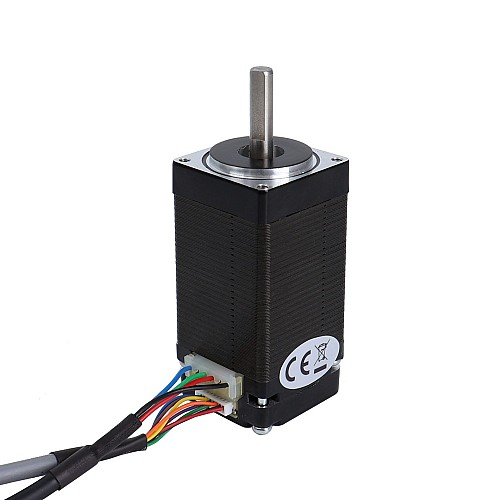

Este es uno de los motores paso a paso de circuito cerrado más delgados que tenemos, solo con un grosor de 57,5mm incluye codificador. El codificador es un codificador magnético con 3canales y una resolución de 1000PPR(4000CPR). La mayor ventaja del codificador magnético es el tamaño y el costo, se usan ampliamente en espacios pequeños y tienen un rendimiento de mayor costo.

Especificación eléctrica

Número de pieza del fabricante: 11HS20-0674-ME1K
Número de fase: 2
Ángulo de paso: 1,8grados
Par de sujeción: 14Ncm(19,86oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 9.2ohmios ± 10%
Inductancia: 7mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

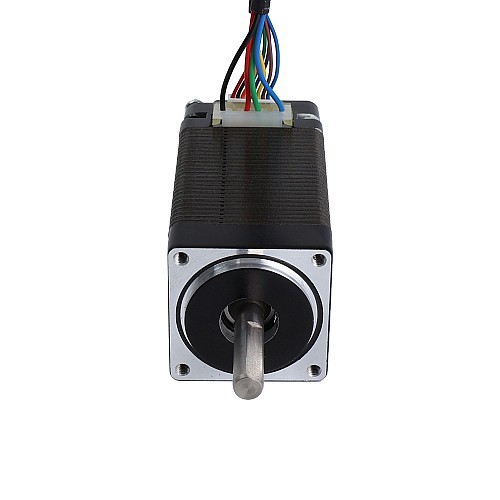

Especificación física

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 57,5mm
Diámetro del eje: Φ5mm
Longitud del eje: 20mm
Longitud del eje D-CUT: 15mm
Longitud del cable: 500mm

Especificación del codificador

Tipo de circuito de salida: diferencial
Tipo de codificador: incremental magnético
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 3,3V.
Voltaje de suministro máx.: 5,5V
Corriente de salida: 20mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 0,2V.
Frecuencia de salida máx.: 400kHZ

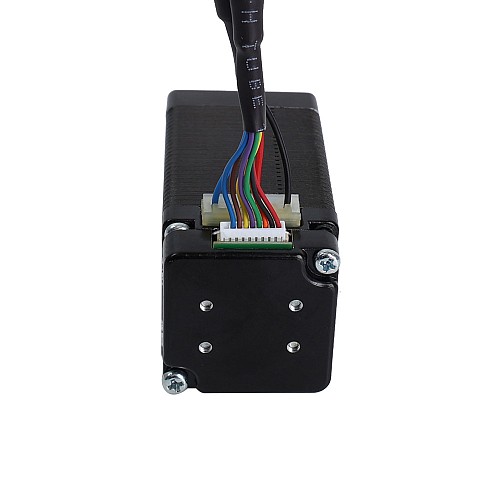

Conexión de motor y codificador

Motor	A+	A-	B+	B-
Cable	Negro	Verde	Rojo	Azul

codificador	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Cable	Rojo	Negro	Marrón	Naranja	Azul	Verde	Amarillo	Púrpura

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	0.67
Inductancia(mH)	7
Resistencia de fase(ohms)	9.2
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Magnético Incremental
Torque de sujeción(Ncm)	14
Torque de sujeción(oz.in)	19.86
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	57.5
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 11 (28 x 28)
