Nema 8 Actuador lineal con tornillo de avance 0.5A Carrera 90mm 0.02Nm(2.832oz.in) Plomo 10.16mm(0.4") con sensor

0 Comentarios - Escribir Comentario

M$3,191.20

5 o más M$3,045.00

10 o más M$2,911.60

50 o más M$2,789.40

100 o más M$2,713.60

En stock: 10000
Modelo: LMD8S15ND05-090
Peso bruto: 0.35kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

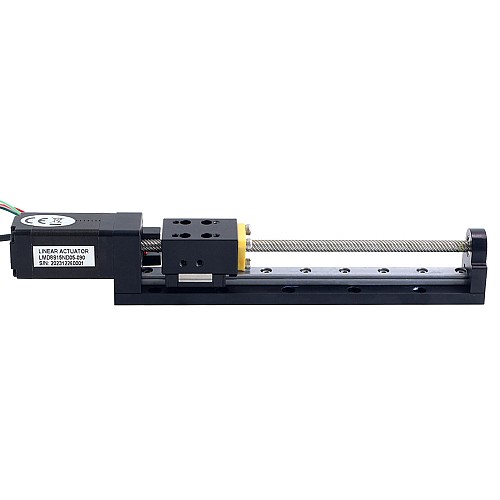

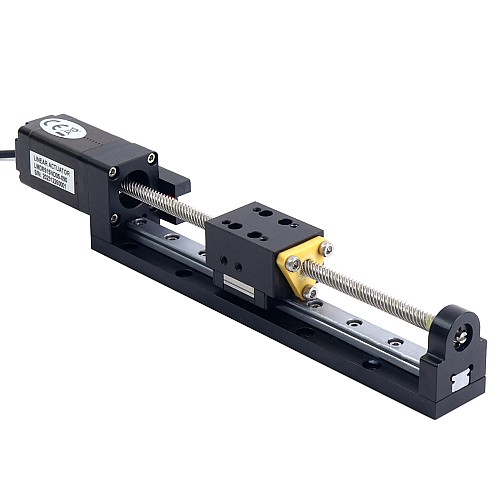

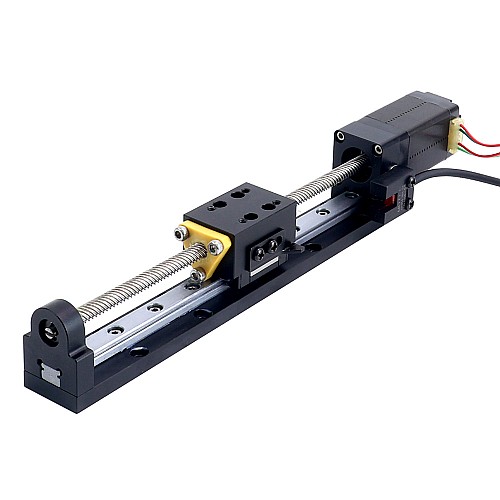

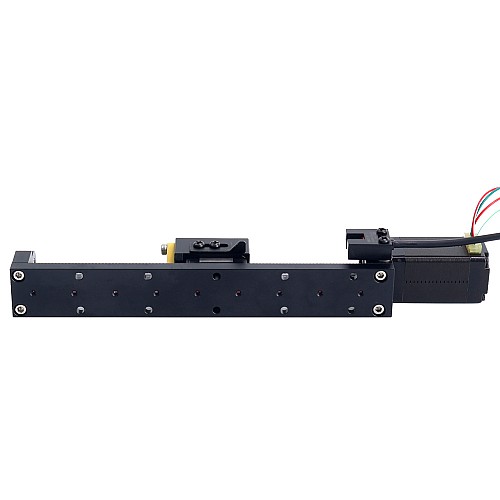

Esta es una serie LMD Nema 8 actuadores lineales de motor paso a paso con plomo 10.16mm(0.4"). Este tipo de actuador se compone de un motor paso a paso lineal altamente integrado y un carril guía deslizante. Tiene las ventajas de una estructura simple y un espacio de instalación pequeño. Al no haber acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con una barrera fotoeléctrica para detectar la posición del punto cero. Este actuador es ampliamente utilizado en la industria médica, medición, soldadura láser, corte por láser, pequeñas máquinas herramienta CNC, grabado, fresadoras, etc.

Especificaciones eléctricas

Número de pieza del fabricante: LMD8S15ND05-090
Tipo de tornillo: Tornillo de avance
Ángulo de paso: 1.8deg
Par de sujeción: 0.02Nm(2.832oz.in)
Capacidad de carga nominal: 60N
Corriente nominal/fase: 0.5A
Resistencia de fase: 12.5ohms ± 10%
Inductancia: 4.5mH ± 20%(1KHz)

Especificación física

Tamaño del motor: 20 x 20 x 38.2mm
Longitud del tornillo de avance: 124mm
Diámetro del tornillo de avance: 4.76mm
Máx. Longitud de la carrera: 90mm(3.54")
Máx. Velocidad: 152,4mm/s
Precisión de posición: ± 0,02mm
Plomo/paso: 0.0508mm(0.002")
Plomo/Revolución: 10.16mm(0.4")
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 0.22kg

Conexión del motor

Nº de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Photoelectric Switch Sequence

Nº de pin	1	2	3	4
Bipolar	+5~24V	GND	Línea única	N/A
Cables	Marrón	Azul	Negro	Blanco

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Corriente nominal(A)	0.5
Inductancia(mH)	4.5
Resistencia de fase(ohms)	12.5
Torque de sujeción(Ncm)	2
Torque de sujeción(oz.in)	2.832
Especificación Física
Diámetro del tornillo de avance(mm)	4.76
Longitud de carrera(mm/ft)	90/0.30
Longitud del tornillo de avance(mm)	124
Método de inventario	Inventario dedicado
Recorrido de plomo/paso(mm)	0.0508
Recorrido de plomo/Revolución(mm)	10.16
Tamaño(mm)	Nema 08 (20 x 20)
Tipo de motor lineal	Tornillo de avance
