CN en oferta - Nema 34 Bipolar L=97mm con eje trasero y Relación de transmisión 13:1 Caja de engranajes rectos

-39 %

CN en oferta - Nema 34 Bipolar L=97mm con eje trasero y Relación de transmisión 13:1 Caja de engranajes rectos

0 Comentarios - Escribir Comentario

M$3,062.00

M$1,858.40

En stock: 10000
Modelo: CN-34HS38-4004D-SG13
Peso bruto: 5.70kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

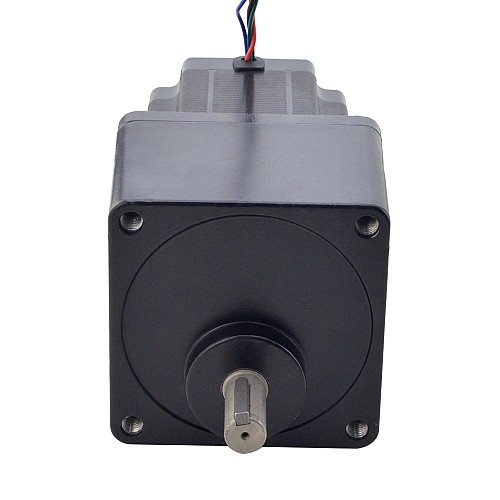

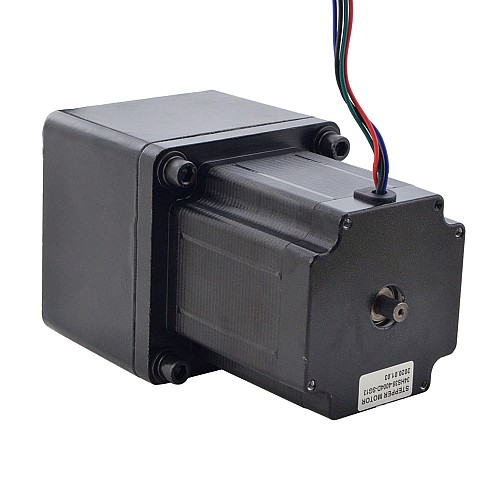

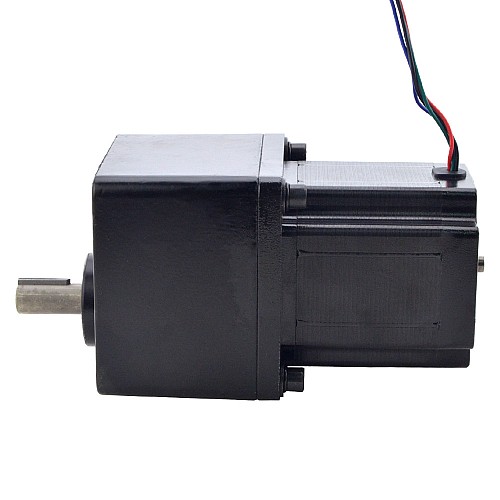

Este motor paso a paso Nema 34 con cuerpo de 97mm y corriente nominal de 4,0A, caja de transmisión rectos cuadrados integrados de 104mm con una relación de transmisión de 13:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 34HS38-4004D-SG13
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,14grados
Par motor sin caja de cambios: 4,5Nm(637,25oz.in)
Par nominal: 40Nm
Corriente nominal/fase: 4.0A
Resistencia de fase: 0,6ohmios
Voltaje: 2.4V
Inductancia: 4,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Spur
Relación de transmisión: 13:1
Eficiencia: 70%
Juego en vacío: <= 3grados
Par máximo permitido: 40Nm

Especificaciones físicas

Tamaño del marco: 104 x 104mm
Longitud del motor: 97mm
Reductor Longitud: 72mm
Diámetro del eje: Φ15mm
Longitud del eje: 43mm
Longitud del chavetero: 25mm

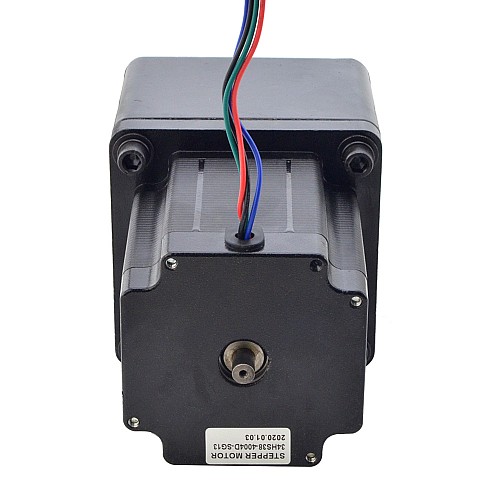

Diámetro del eje trasero: 8mm
Longitud del eje trasero: 8mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 5,6 kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	4
Inductancia(mH)	4.5
Resistencia de fase(ohms)	0.6
Torque de sujeción sin caja de cambios(N.m)	4.5
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	15
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	169
Longitud del eje(mm)	43
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	5600
Relación de transmisión(xx:1)	13
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de caja de cambios	Caja de engranajes rectos
Tipo de eje de salida	Chavetero
