Nema 17 Actuador lineal con tornillo de avance 1.5A Carrera 120mm 0.25Nm(35.40oz.in) Plomo 6.35mm(0.25") con sensor

0 Comentarios - Escribir Comentario

M$3,275.60

5 o más M$3,125.60

10 o más M$2,988.80

50 o más M$2,863.40

100 o más M$2,785.40

En stock: 10000
Modelo: LMD17S13RF15-120
Peso bruto: 1.10kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

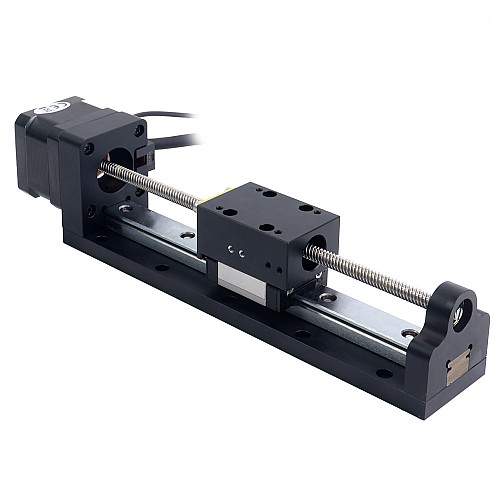

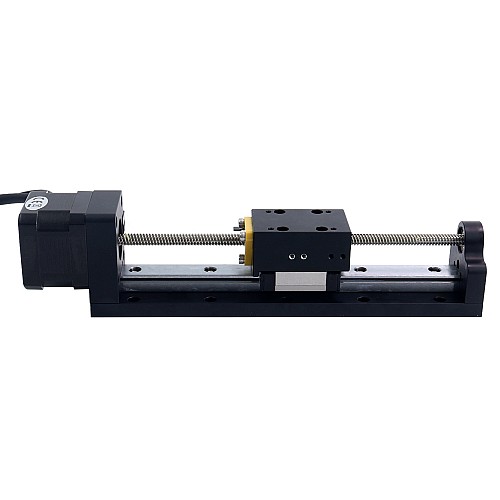

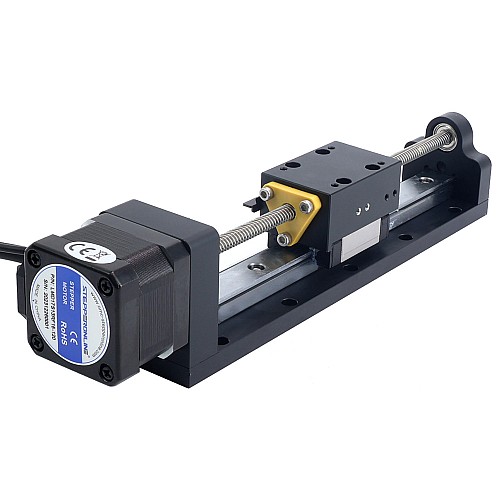

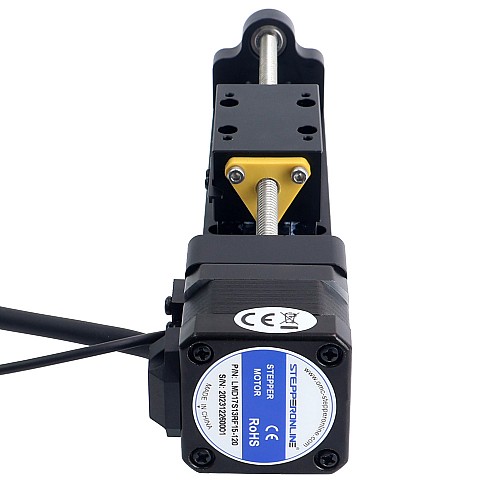

Esta es una serie LMD Nema 17 actuadores lineales de motor paso a paso con carrera 120mm 0.25Nm(35.40oz.in) plomo 6.35mm(0.25") y sensor. Este tipo de actuador se compone de un motor paso a paso lineal altamente integrado y un carril guía deslizante. Tiene las ventajas de una estructura simple y un espacio de instalación pequeño. Al no haber acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con una barrera fotoeléctrica para detectar la posición del punto cero. Este actuador es ampliamente utilizado en la industria médica, medición, soldadura láser, corte por láser, pequeñas máquinas herramienta CNC, grabado, fresadoras, etc.

Especificaciones eléctricas

Número de pieza del fabricante: LMD17S13RF15-120
Tipo de tornillo: Tornillo de avance
Ángulo de paso: 1.8deg
Par de sujeción: 0.25Nm(35.40oz.in)
Empuje máximo: 110N
Capacidad de carga nominal: 300N
Corriente nominal/fase: 1.5A
Resistencia de fase: 1.7ohms ± 10%
Inductancia: 2.5mH ± 20%(1KHz)

Especificación física

Tamaño del motor: 42 x 42 x 34mm
Longitud del tornillo de avance: 179mm
Diámetro del tornillo de avance: 6.35mm
Máx. Longitud de la carrera: 120mm(4.73")
Máx. Velocidad: 95,25mm/s
Precisión de posición: ± 0,02mm
Plomo/paso: 0.03175mm(0.00125")
Plomo/Revolución: 6.35mm(0.25")
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 0.946kg

Conexión del motor

Nº de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Photoelectric Switch Sequence

Nº de pin	1	2	3	4
Bipolar	+5~24V	GND	Línea única	N/A
Cables	Marrón	Azul	Negro	Blanco

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Corriente nominal(A)	1.5
Inductancia(mH)	2.5
Resistencia de fase(ohms)	1.7
Torque de sujeción(Ncm)	25
Torque de sujeción(oz.in)	35.40
Especificación Física
Diámetro del tornillo de avance(mm)	6.35
Longitud de carrera(mm/ft)	120/0.39
Longitud del tornillo de avance(mm)	179
Método de inventario	Inventario dedicado
Recorrido de plomo/paso(mm)	0.03175
Recorrido de plomo/Revolución(mm)	6.35
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de motor lineal	Tornillo de avance
