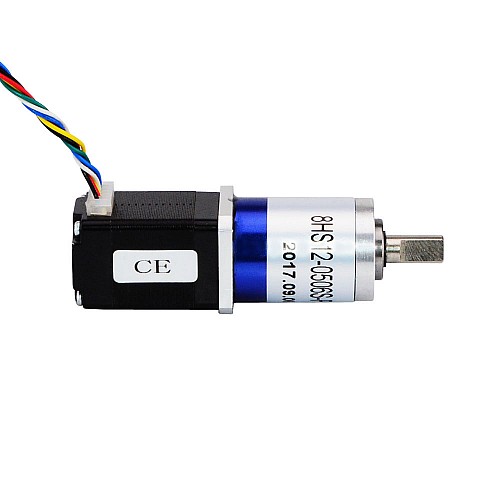

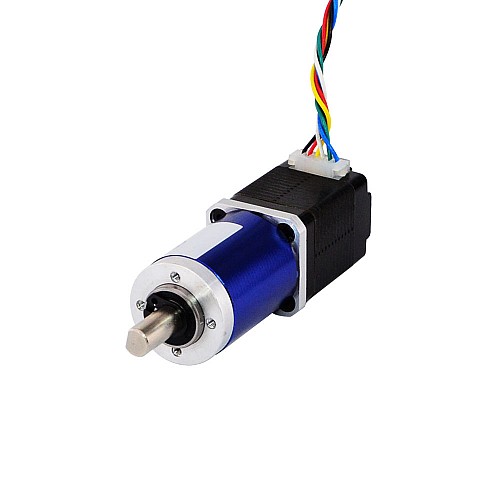

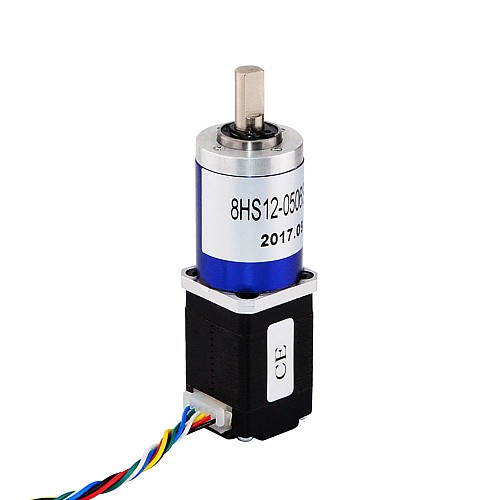

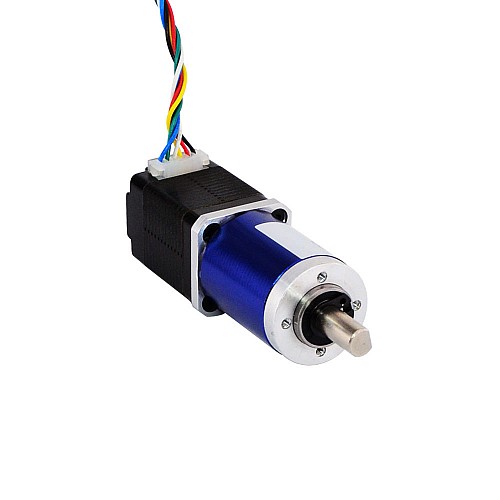

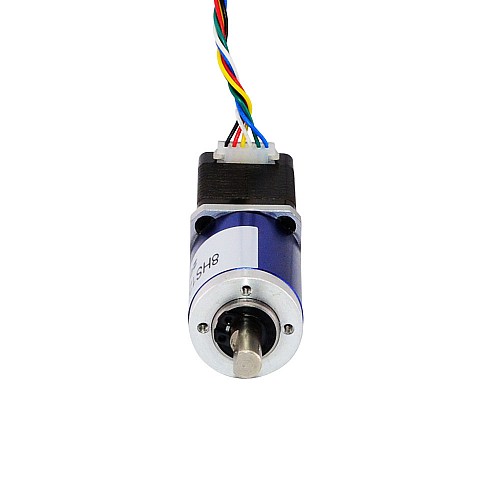

Motor paso a paso Nema 8 Unipolar L=30mm con relación de transmisión 90:1 Reductor planetario

Este motor paso a paso unipolar Nema 8 con cuerpo de 30 mm y corriente nominal de 0,5A, integró una Reductor planetario de relación de transmisión de 90,25: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

• Número de pieza del fabricante: 8HS12-0506S-PG90
• Tipo de motor: paso a paso unipolar
• Ángulo de paso: 0,02grados
• Par motor sin caja de cambios: 2Ncm(2,83oz.in)
• Corriente nominal/fase: 0.5A
• Resistencia de fase: 13,5ohms
• Inductancia: 2,5mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Planetario
• Relación de transmisión: 90,25:1
• Eficiencia: 70%
• Juego en vacío: <=3grado
• Par máximo permitido: 0.5Nm(70.8oz.in)
• Momento Par admisible: 1Nm(141.6oz.in)
• Carga axial máxima del eje: 5N
• Carga radial máxima del eje: 25N

Especificaciones físicas

• Tamaño del marco: 20 x 20mm
• Longitud del motor: 30mm
• Reductor Longitud: 31.2mm
• Diámetro del eje: Φ6mm
• Longitud del eje: 15mm
• Longitud del corte en D: 9mm
• Número de clientes potenciales: 6
• Longitud del cable: 300mm
• Peso: 92g

Conexión
