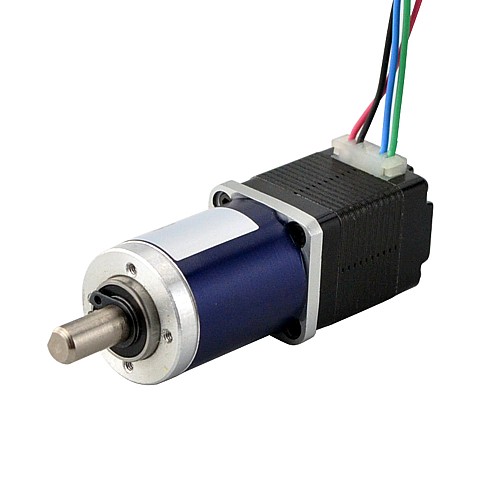

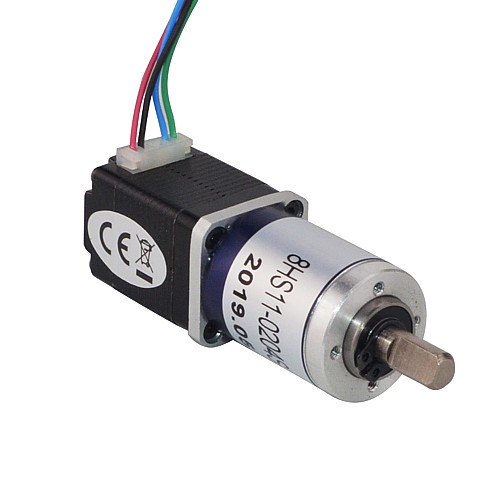

Motor paso a paso Nema 8 Bipolar L=28mm con relación de transmisión 90:1 Reductor planetario

Caliente

Motor paso a paso Nema 8 Bipolar L=28mm con relación de transmisión 90:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$856.40

5 o más M$814.00

10 o más M$775.80

50 o más M$740.80

100 o más M$709.00

In Stock: 10000
Model: 8HS11-0204S-PG90
Gross Weight: 0.15kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 717

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 8HS11-0204S-PG90
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,02grados
Par de sujeción sin caja de cambios: 1,4Ncm(1,98oz.in)
Corriente nominal/fase: 0,2A
Resistencia de fase: 24ohms
Inductancia: 8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 90,25:1
Eficiencia: 70%
Juego en vacío: <=3grado
Par máximo permitido: 0.5Nm(70.8oz.in)
Momento de par admisible: 1Nm(141.6oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 20 x 20mm
Reductor Longitud: 31.2mm
Diámetro del eje: Φ6mm
Longitud del eje: 15mm
Longitud del corte en D: 9mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 86g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.2
Inductancia(mH)	8
Resistencia de fase(ohms)	24
Torque de sujeción sin caja de cambios(N.m)	0.014
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	58.25
Longitud del eje(mm)	15
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	86
Relación de transmisión(xx:1)	90.25
Tamaño(mm)	Nema 08 (20 x 20)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
8HS11-0204S-PG90_Full_Datasheet.pdf	142.09KB	Download
8HS11-0204S-PG90_Torque_Curve.pdf	160.18KB	Download
8HS11-0204S-PG90.STEP	1.46MB	Download
8HS11-0204S_Torque_Curve.pdf	212.43KB	Download
