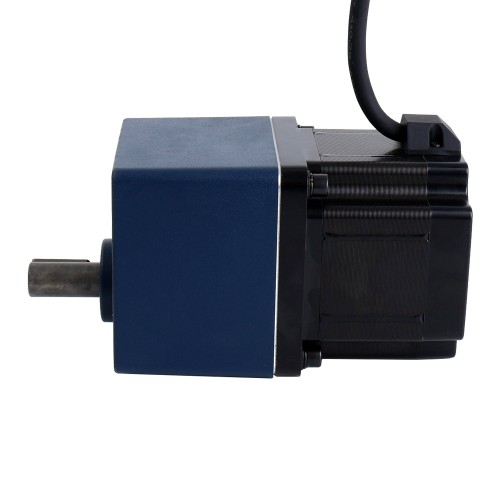

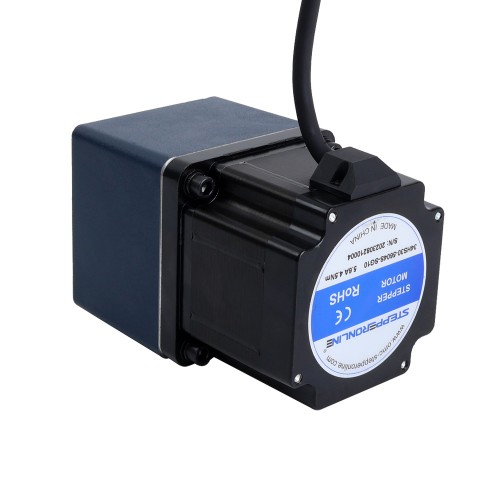

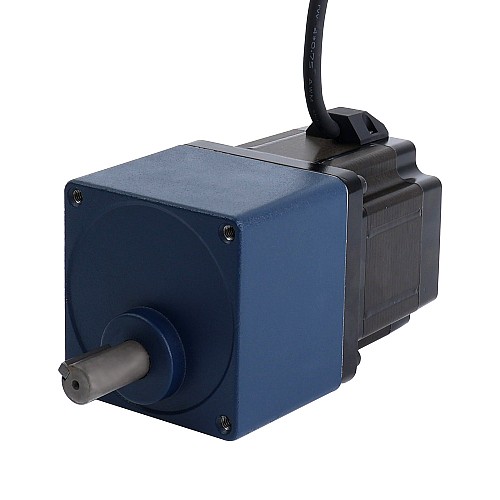

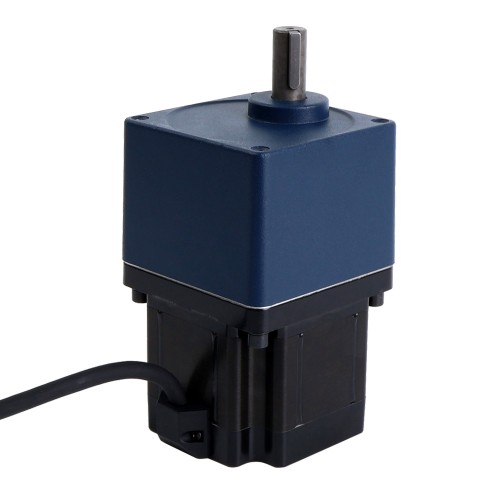

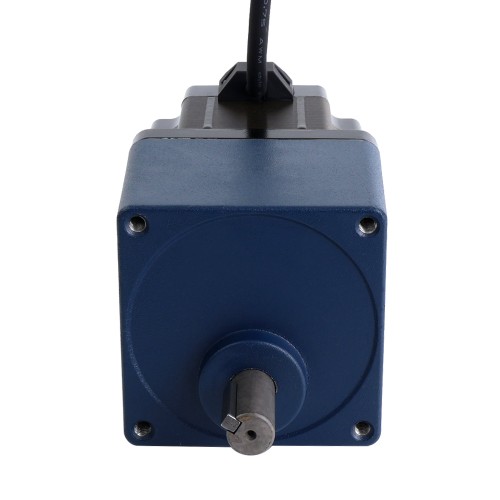

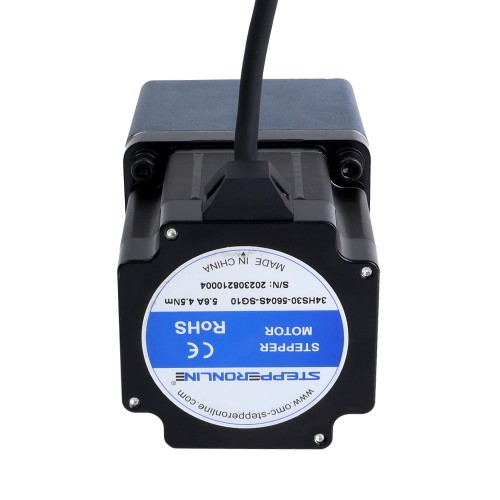

Motor paso a paso Nema 34 L=76mm Relación de engranajes Caja de engranajes rectos 10:1

0 Comentarios - Escribir Comentario

M$2,171.20

5 o más M$2,058.40

10 o más M$1,956.80

50 o más M$1,864.80

100 o más M$1,780.80

En stock: 10000
Modelo: 34HS30-5604S-SG10
Peso bruto: 3.88kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 6

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 34 está equipado con una caja de cambios recta. La relación de transmisión es 10:1 y el máximo. la diferencia de retorno es de 4grados. Es una buena solución para aplicaciones que requieren confiabilidad, diseño compacto y alto torque pero bajo costo.

Especificación eléctrica

Número de pieza del fabricante: 34HS30-5604S-SG10
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8grados
Par de retención sin caja de cambios: 4,5Nm(637,25oz.in)
Corriente nominal/fase: 5,6A
Resistencia de fase: 0,35ohmios ±10%
Inductancia: 2,8mH ±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: recta
Relación de transmisión: 10:1
Eficiencia: 81%
Diferencia de retorno: <=4deg
Par máximo permitido: 10Nm(1416,12oz.in)
Momento. Par permisible: 20Nm(2832,24oz.in)
Máx. Velocidad de entrada: 1350rpm
Máx. Velocidad de salida: 50rpm

Especificaciones físicas

Tamaño del marco: 90 x 90mm
Longitud del motor: 76mm
Longitud de la caja de cambios: 65,5mm
Diámetro del eje: Φ15mm
Longitud del eje: 38mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 3.602kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	5.6
Inductancia(mH)	2.8
Resistencia de fase(ohms)	0.35
Torque de sujeción sin caja de cambios(N.m)	4.5
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	15
Eje simple/eje doble	Eje único
Juego	<=4deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	141.5
Longitud del eje(mm)	38
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	3602
Relación de transmisión(xx:1)	10
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de caja de cambios	Caja de engranajes rectos
Tipo de eje de salida	Chavetero
