Motor Nema 23 L=113mm Relación de transmisión 7.5:1 Caja de engranajes helicoidales NMRV30

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de transmisión helicoidales de 7,5:1. El reductor de velocidad de engranaje helicoidal viene con un lubricante sintético de alta calidad a largo plazo, lo que lo hace libre de mantenimiento. Su eje de salida está desplazado 90° del eje de transmisión y se caracteriza por su alta eficiencia y autobloqueo.
La gran capacidad de carga y sobrecarga garantiza una transmisión estable, produce menos vibraciones y ruido. Es una buena opción para aplicar a enrutador CNC, grabado, fresado, torno, etc.

Especificación eléctrica

• Número de pieza del fabricante: 23HS45-4204S-RV30-G7.5
• Tipo de motor: paso a paso bipolar
• Par motor sin caja de cambios: 3,0Nm(425oz.in)
• Corriente nominal/fase: 4.2A
• Resistencia de fase: 0,88ohmios
• Inductancia: 3.4mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: caja de cambios helicoidal
• Relación de transmisión: 7.5:1
• Eficiencia: 85%
• Contragolpe sin carga: <=1°
• Par máximo permitido de salida: 18Nm(159,31lb-in)
• Salida máx. Carga radial: 0,68 kN

Especificación física

• Tamaño del marco: 57 x 57mm
• Longitud del motor: 113mm
• Tipo de salida: orificio hueco
• Diámetro del orificio de salida: Φ14mm

Conexión

Si necesita un eje de salida simple o doble para el motor, puede obtenerlo a través del siguiente enlace.

• Eje de salida simple para reductor de tornillo sin fin NMRV30: RV30-AS

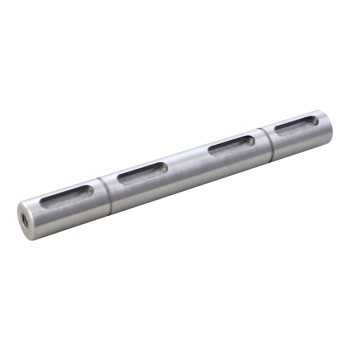

• Doble eje de salida para reductor de tornillo sin fin NMRV30: RV30-AB
