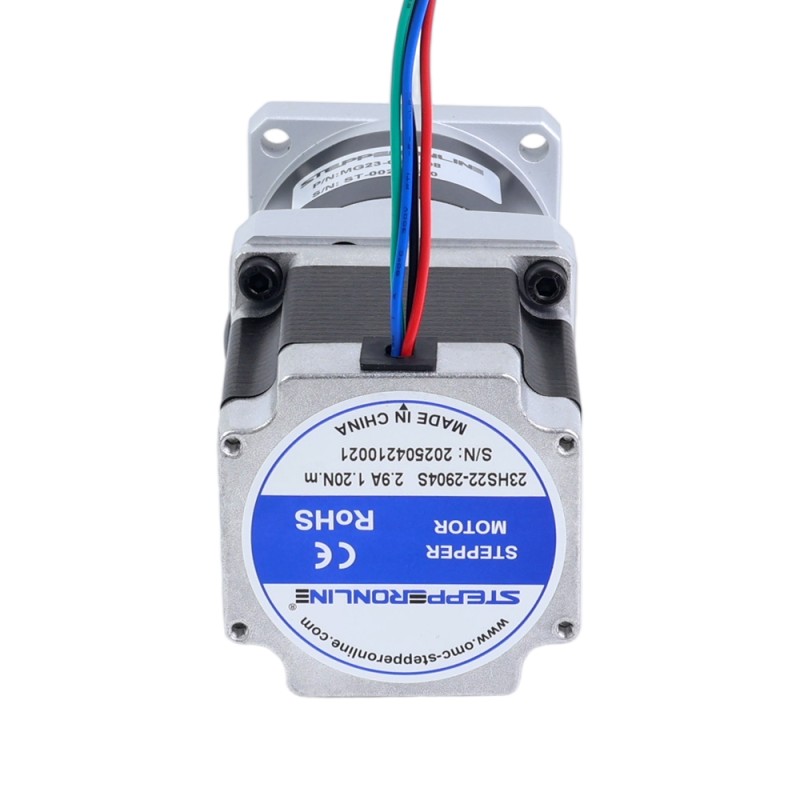

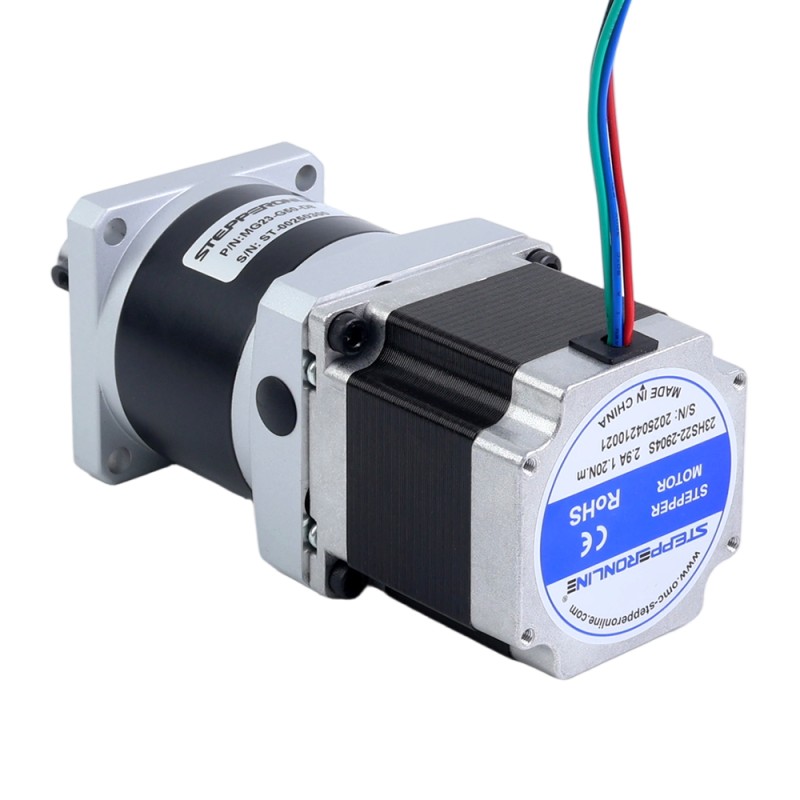

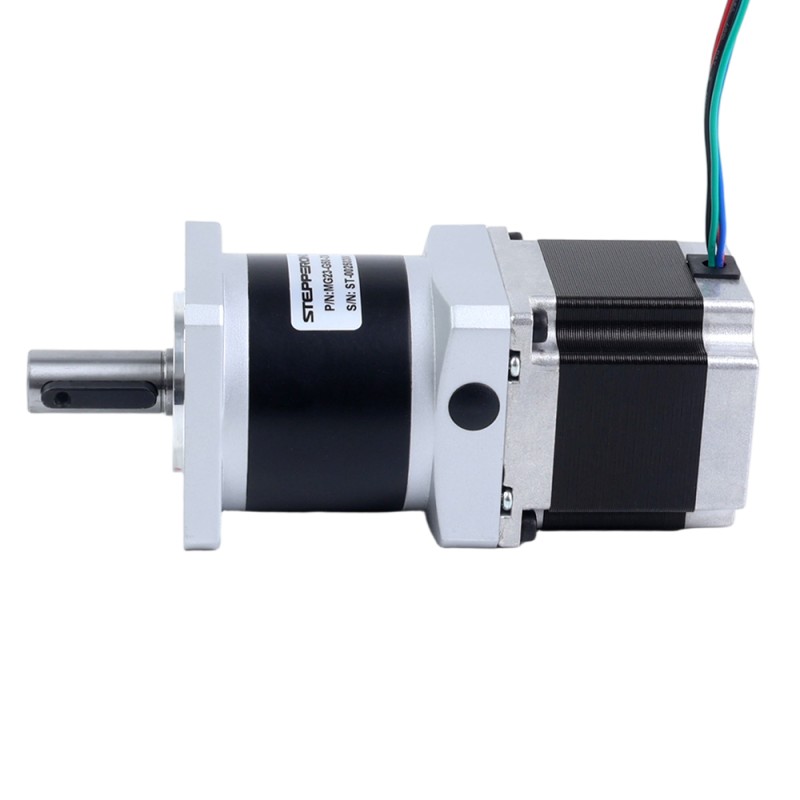

Motor paso a paso Nema 23 bipolar L=54.5mm w/ con caja de cambios planetaria serie MG relación de reducción 50:1

0 Comentarios - Escribir Comentario

M$857.80

5 o más M$822.40

10 o más M$789.80

50 o más M$759.80

100 o más M$732.00

In Stock: 10000
Model: 23HS22-2904S-MG50
Gross Weight: 1.61kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 3

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 23 ofrece un par de mantenimiento de 1.20Nm(169.93oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 50:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

Número de pieza: 23HS22-2904S-MG50
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 1.20Nm(169.93oz.in)
Corriente nominal/fase: 2.90A
Resistencia de fase: 0.90ohms±10%
Inductance: 2.60mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material del engranaje: Metalurgia de polvos
Relación de transmisión: 50:1
Eficiencia: 80%
Juego en vacío: <=45arcmin
Par máximo permitido: 20.00Nm(2832.23oz.in)
Par instantáneo permitido: 40.00Nm(5664.47oz.in)

Especificaciones físicas

Tamaño del marco: 57 x 57m
Longitud del motor: 54.5mm
Longitud de la caja de cambios: 68mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: 34mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

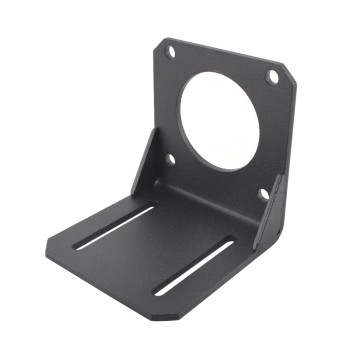

El soporte adecuado es ST-M9.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.9
Inductancia(mH)	2.6
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.2
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=45arcmin
Longitud del cuerpo(mm)	122.5
Longitud del eje(mm)	34
Material del engranaje	Metalurgia de polvos
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
