Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión

Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
Motor Nema 17 L=39mm Relación de transmisión 3:1 Reductor planetario de alta precisión
0 Comentarios - Escribir Comentario
M$920.38
5 o más M$874.87
10 o más M$833.61
50 o más M$796.24
100 o más M$762.02
  • Stock: Preordenar
  • Model: 17HS15-1684S-HG3
  • Weight: 0.62kg
  • Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Este producto tiene una cantidad mínima de 20
¿Qué significa reservar por adelantado?
Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

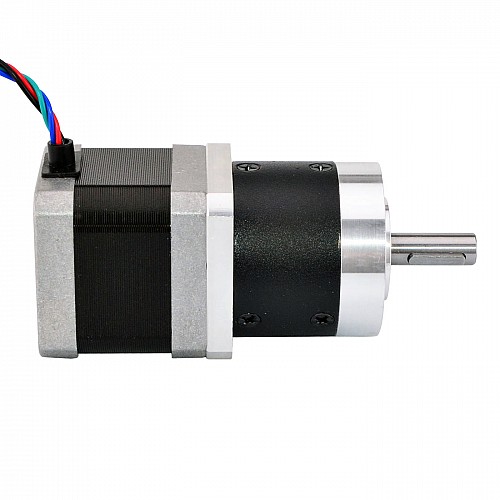

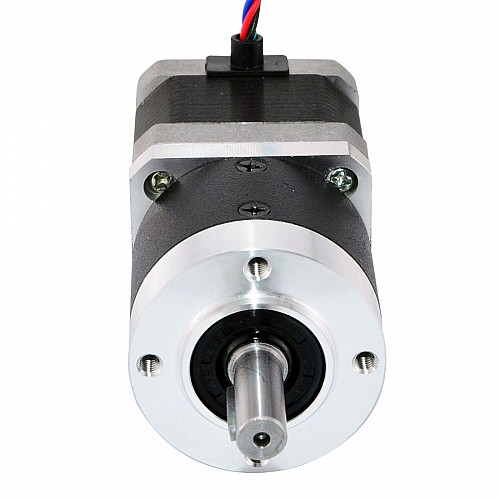

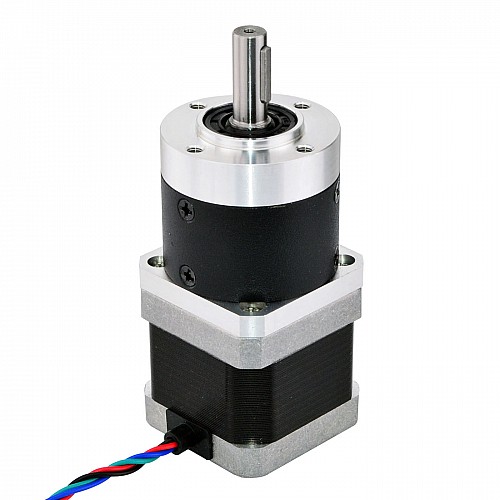

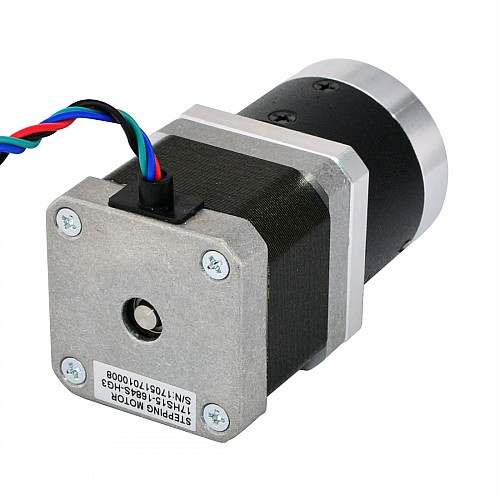

Este motor paso a paso Nema 17 con cuerpo de 39mm y corriente nominal de 1,68A, integrado con una Reductor planetario de 41mm con una relación de transmisión de 3:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.


Especificación eléctrica

  • Número de pieza: 17HS15-1684S-HG3
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 0,6grados
  • Par motor sin caja de cambios: 39Ncm(55oz.in)
  • Corriente nominal/fase: 1.68A
  • Resistencia de fase: 1,6ohms
  • Inductancia: 3,2mH ± 20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Engranaje recto
  • Material del engranaje: Acero aleado
  • Relación de transmisión: 3:1
  • Eficiencia: 92%
  • Juego en vacío: <=30arcmin
  • máx. Par admisible: 3,5Nm(495,6oz.in)
  • Momento Par admisible: 6Nm(849,7oz.in)
  • máx. Carga Radial: 100N
  • Temperatura ambiente: -10 - 90 ℃
  • Ruido: <=50dB
  • Vida: 20000h

Especificaciones físicas

  • Tamaño del marco: 42 x 42mm
  • Longitud del motor: 39mm
  • Reductor Longitud: 41mm
  • Diámetro del eje: Φ8mm
  • Longitud del eje: 23,5mm
  • Longitud del chavetero: 14mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 320mm

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
El soporte adecuado es ST-M12.
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar Bipolar
Corriente (A) 1.68
Inductancia(mH) 3.2
Resistencia de fase(ohms) 1.6
Torque de sujeción sin caja de cambios(N.m) 0.39
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 8
Eje simple/eje doble Eje único
Juego <=30 arcmin
Longitud del cable(mm) 320
Longitud del cuerpo(mm) 80
Longitud del eje(mm) 23.5
Material del engranaje Acero aleado
Método de inventario Inventario dedicado
No. de cables 4
Relación de transmisión(xx:1) 3
Tamaño(mm) Nema 17 (42 x 42)
Tipo de caja de cambios Planetario de precisión
Tipo de eje de salida Chavetero


File Size
17HS15-1684S-HG3.STEP 2.56MB Download
17HS15-1684S-HG3_Torque_Curve.pdf 179.58KB Download
17HS15-1684S-HG3 Full Datasheet 129.83KB Download
17HS15-1684S_Torque_curve.pdf 213.98KB Download
