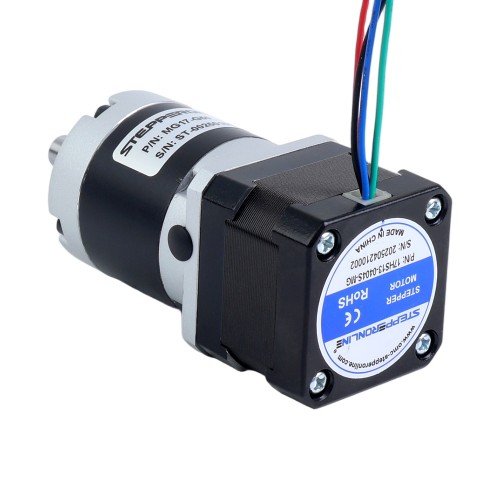

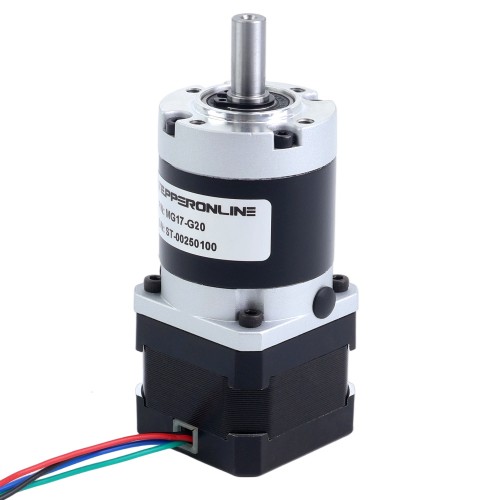

Motor paso a paso Nema 17 bipolar L=34mm w/ con caja de cambios planetaria serie MG relación de reducción 20:1

0 Comentarios - Escribir Comentario

M$558.20

5 o más M$536.20

10 o más M$515.80

50 o más M$496.80

100 o más M$479.20

En stock: 10000
Modelo: 17HS13-0404S-MG20
Peso bruto: 0.64kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 3

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 ofrece un par de mantenimiento de 0.25Nm(35.40oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 20:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

Número de pieza: 17HS13-0404S-MG20
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0.25Nm(35.40oz.in)
Corriente nominal/fase: 0.40A
Resistencia de fase: 27.00ohms±10%
Inductance: 28.50mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material del engranaje: Metalurgia de polvos
Relación de transmisión: 20:1
Eficiencia: 80%
Juego en vacío: <=45arcmin
Par máximo permitido: 10.00Nm(1416.12oz.in)
Par instantáneo permitido: 20.00Nm(2832.23oz.in)

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 34mm
Longitud de la caja de cambios: 51mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 21.5mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.4
Inductancia(mH)	28.5
Resistencia de fase(ohms)	27
Torque de sujeción sin caja de cambios(N.m)	0.25
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cuerpo(mm)	85
Longitud del eje(mm)	21.5
Material del engranaje	Metalurgia de polvos
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
