Motor paso a paso Nema 23 bipolar L=54.5mm w/ con caja de cambios planetaria serie MG relación de reducción 20:1
0 Comentarios - Escribir Comentario
M$857.80
5 o más M$822.40
10 o más M$789.80
50 o más M$759.80
100 o más M$732.00
  • En stock: 10000
  • Modelo: 23HS22-2904S-MG20
  • Peso bruto: 1.60kg
  • Certificado: ISO, CE, UKCA, RoHS
Vendidos: 2

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

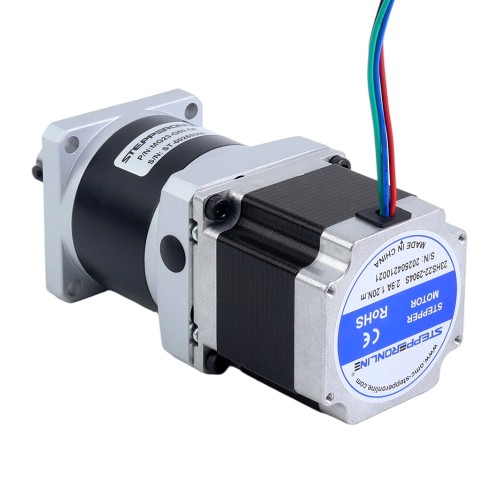

Este motor paso a paso Nema 23 ofrece un par de mantenimiento de 1.20Nm(169.93oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 20:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

  • Número de pieza: 23HS22-2904S-MG20
  • Tipo de motor: Motor paso a paso bipolar
  • Par de mantenimiento sin caja de cambios: 1.20Nm(169.93oz.in)
  • Corriente nominal/fase: 2.90A
  • Resistencia de fase: 0.90ohms±10%
  • Inductance: 2.60mH±20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
  • Material del engranaje: Metalurgia de polvos
  • Relación de transmisión: 20:1
  • Eficiencia: 80%
  • Juego en vacío: <=45arcmin
  • Par máximo permitido: 25.00Nm(3540.29oz.in)
  • Par instantáneo permitido: 50.00Nm(7080.58oz.in)

Especificaciones físicas

  • Tamaño del marco: 57 x 57m
  • Longitud del motor: 54.5mm
  • Longitud de la caja de cambios: 68mm
  • Tipo de eje de salida: Chavetero
  • Diámetro del eje de salida: Φ14mm
  • Longitud del eje de salida: 34mm

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
El soporte adecuado es ST-M9.
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar Bipolar
Corriente (A) 2.9
Inductancia(mH) 2.6
Resistencia de fase(ohms) 0.9
Torque de sujeción sin caja de cambios(N.m) 1.20
¿Tiene curva de par/empuje? No
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 14
Eje simple/eje doble Eje único
Juego <=45arcmin
Longitud del cuerpo(mm) 122.5
Longitud del eje(mm) 34
Material del engranaje Metalurgia de polvos
Método de inventario Inventario dedicado
No. de cables 4
Relación de transmisión(xx:1) 20
Tamaño(mm) Nema 23 (57 x 57)
Tipo de caja de cambios Planetario de precisión
Tipo de eje de salida Chavetero


File Size
23HS22-2904S-MG20_Full_Datasheet.pdf 56.16KB Download
