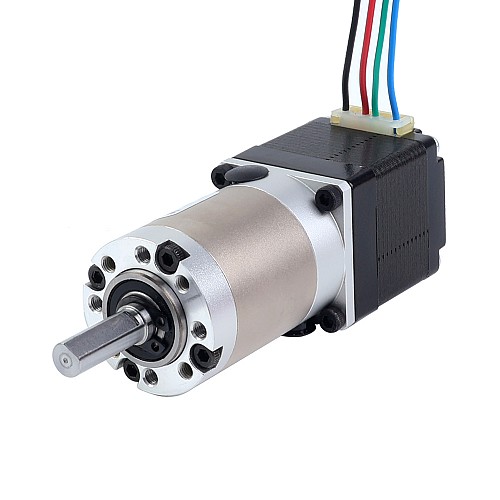

Motor paso a paso Nema 11 bipolar L=33mm con caja de cambios planetaria serie EG relación de reducción 20:1

0 Comentarios - Escribir Comentario

$57.83

5 o más $53.44

10 o más $49.66

50 o más $46.39

100 o más $43.52

In Stock: 10000
Model: 11HS12-0704S-EGS20
Gross Weight: 0.31kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 7

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 11 cuenta con un par de mantenimiento de 0,07Nm(9,91oz.in) y está equipado con una caja de cambios de alta precisión de la serie EG con una relación de transmisión de 20:1. En comparación con los motores equipados con cajas de cambios de la serie PG, este motor con la caja de cambios de la serie EG demuestra una precisión y exactitud significativamente mejoradas, con un juego máximo de solo 20arcmin.
Con su excepcional precisión, fiabilidad y rendimiento, la caja de cambios de la serie EG convierte a este motor en la elección ideal para aplicaciones donde la precisión, la durabilidad y el valor son primordiales.

Especificaciones eléctricas

Número de pieza: 11HS12-0704S-EGS20
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0,07Nm(9,91oz.in)
Corriente nominal/fase: 0,70A
Resistencia de fase: 5,30ohms±10%
Inductance: 3,70mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material de los engranajes: Acero aleado
Relación de transmisión: 20:1
Eficiencia: 94%
Juego en vacío:<=20arcmin
Par máximo permitido: 4,00Nm(566,45oz.in)
Par instantáneo permitido: 8,00Nm(1132,89oz.in)

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 33mm
Longitud de la caja de cambios: 41mm
Tipo de eje de salida: tipo D
Diámetro del eje de salida: Φ6mm
Longitud del eje de salida: 20mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.7
Inductancia(mH)	3.7
Resistencia de fase(ohms)	5.3
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=20arcmin
Longitud del eje(mm)	20
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	D
