Motor paso a paso de bucle cerrado Nema 11 0,1Nm(14,16oz.in) Codificador 1000PPR(4000CPR) Actualizado

0 Comentarios - Escribir Comentario

M$1,038.00

5 o más M$991.40

10 o más M$948.80

50 o más M$909.60

100 o más M$873.60

En stock: 10000
Modelo: 11HS18-0674D-E1000-C1
Peso bruto: 0.28kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

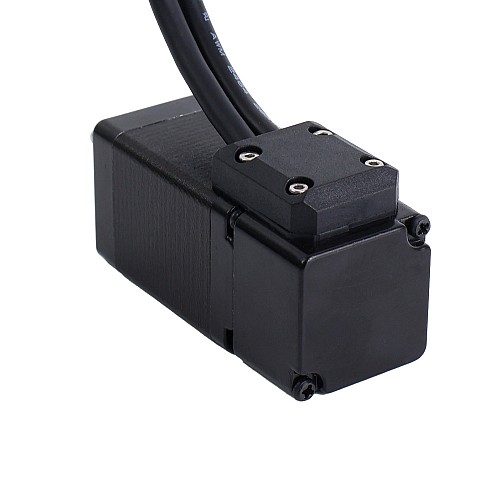

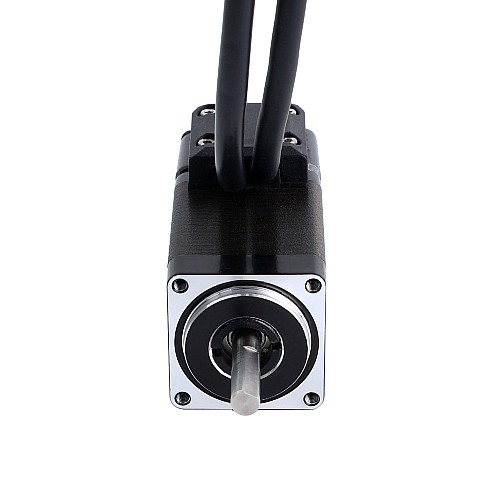

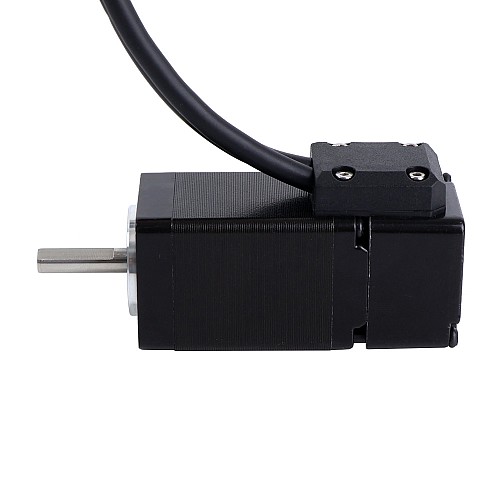

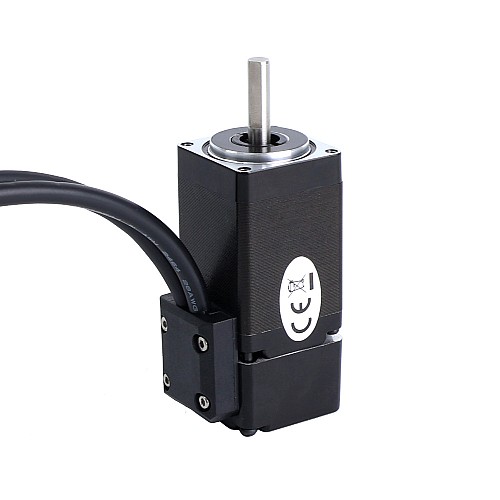

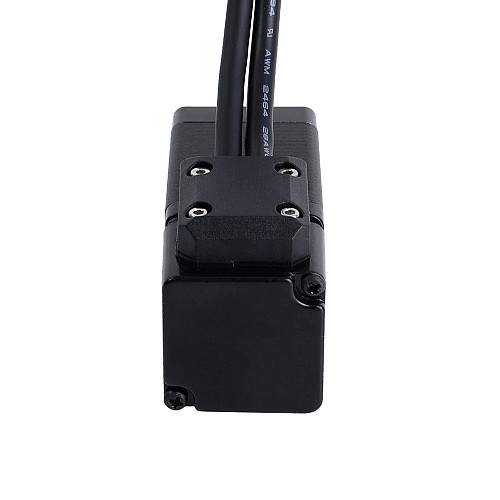

Este es un motor paso a paso de bucle cerrado Nema 11, equipado con un codificador óptico incremental de 1000ppr(4000cpr), tiene una corriente nominal de 0,67A y un par de retención de 0,1Nm(14,16oz.in). Ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos en comparación con los motores paso a paso de bucle abierto.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS18-0674D-E1000-C1
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,1Nm(14,16oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 6,8ohmios ± 10%
Inductancia: 6,0mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 63mm
Diámetro del eje: Φ5mm
Longitud del eje: 20mm
Longitud del eje con corte en D: 15mm
Longitud del cable: 300mm
Peso: 0,22kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 4,5V
Voltaje de alimentación máx.: 5,5V
Voltaje de salida de alto nivel: 2,4 V-Vcc
Voltaje de salida de bajo nivel: ≤0,4V

Conexión

PIN	1	2	3	4
Motor	A+	A-	B+	B-
Color	Verde	Negro	Rojo	Azul

PIN	1	2	3	7	8	11	12	13
Codificador	EA+	CCV	TIERRA	EZ+	EZ-	EB+	EB-	EA-
Color	Blanco	Rojo	Negro	Verde	Azul	Naranja	Gris	Amarillo

Este motor se utiliza para reemplace 11HS18-0674D-E1000. Tenga en cuenta que la longitud del cuerpo se convierte en 63 mm y el codificador tiene alguna diferencia en el voltaje de salida.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	0.67
Inductancia(mH)	6
Resistencia de fase(ohms)	6.8
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	10
Torque de sujeción(oz.in)	14.16
¿Tiene curva de par/empuje?	No
Especificación de Freno
Par de freno(oz.in)	14.16
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	63
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 11 (28 x 28)
