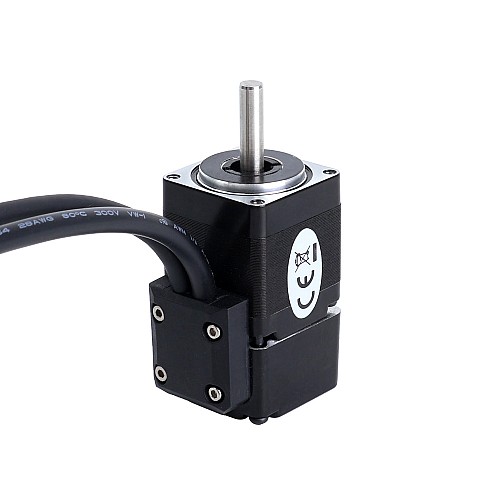

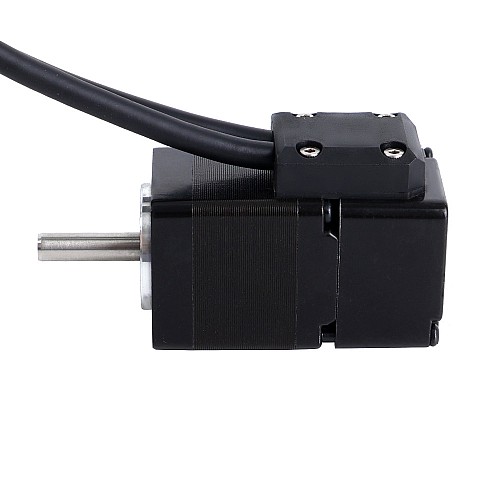

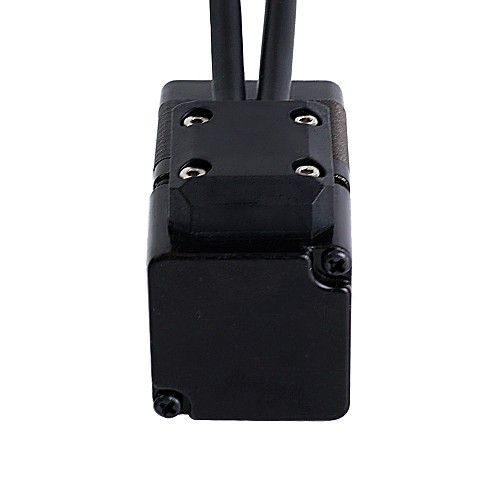

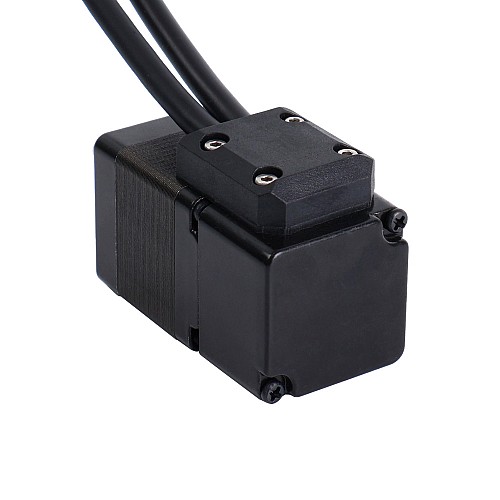

Motor paso a paso de circuito cerrado Nema 11 0.06Nm(8.5oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$994.60

5 o más M$949.80

10 o más M$909.00

50 o más M$871.40

100 o más M$837.00

En stock: 10000
Modelo: 11HS12-1004D-E1000
Peso bruto: 0.18kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es un motor paso a paso de bucle cerrado Nema 11, equipado con un codificador óptico incremental de 1000ppr(4000cpr), tiene una corriente nominal de 1,0A y un par de retención de 0,06Nm(8,5oz.in). Ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos en comparación con los motores paso a paso de bucle abierto.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS12-1004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,06Nm(8,5oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 2,0ohmios ± 10%
Inductancia: 1,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 50mm
Diámetro del eje: Φ5mm
Longitud del eje: 20mm
Longitud del cable: 300mm
Peso: 0,142kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 4,5V
Voltaje de alimentación máx.: 5,5V
Voltaje de salida de alto nivel: 2,4 V - Vcc
Voltaje de salida de bajo nivel: ≤ 0,4V

Conexión

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

Codificador	EA+	CCV	TIERRA	EB+	EB-	EA-	EZ+	EZ-
Color	Blanco	Rojo	Negro	Naranja	Gris	Amarillo	Verde	Azul

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	1.0
Inductancia(mH)	1.5
Resistencia de fase(ohms)	2
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	6
Torque de sujeción(oz.in)	8.5
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	50
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
Peso(gramos)	142
Tamaño(mm)	Nema 11 (28 x 28)
