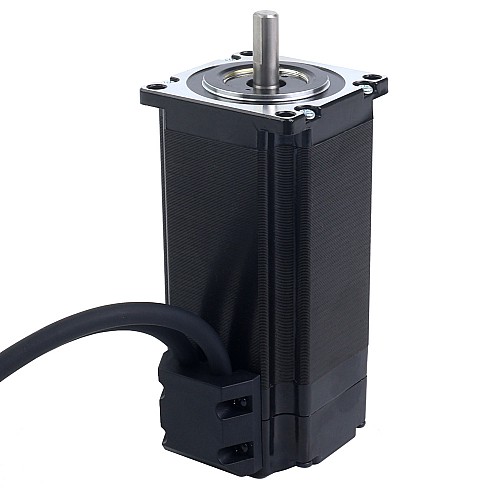

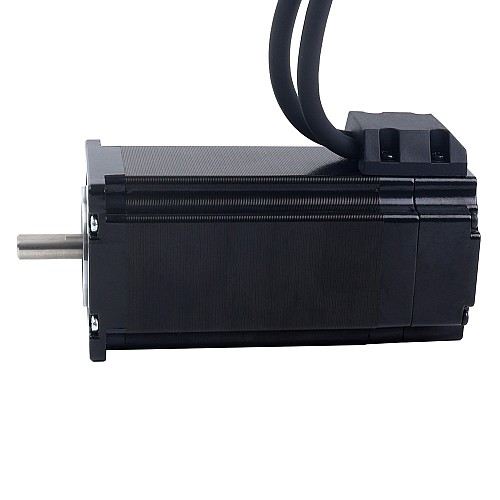

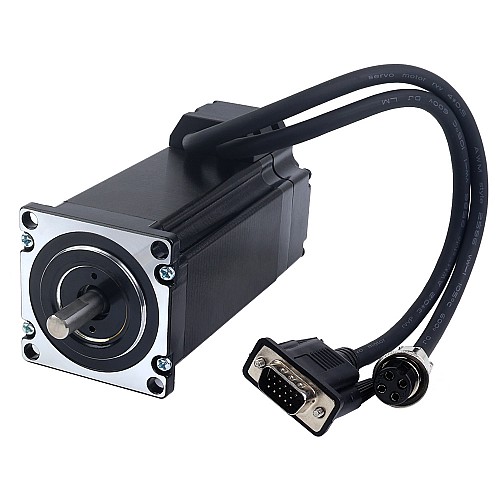

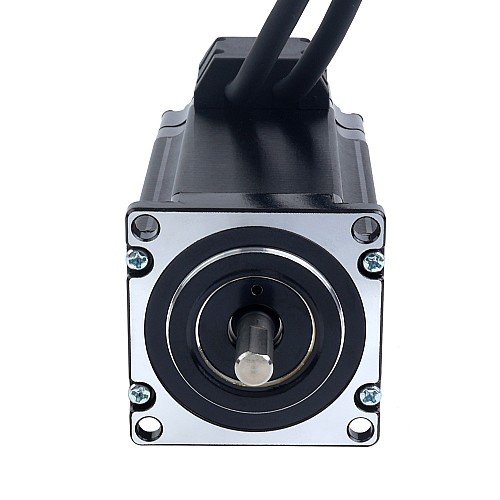

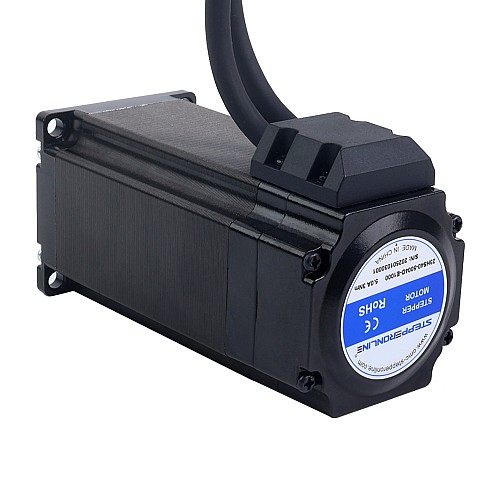

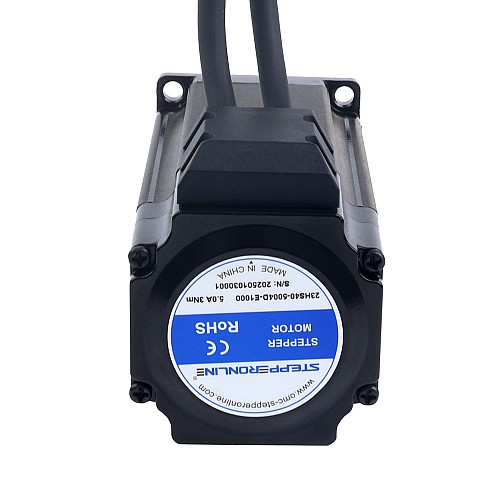

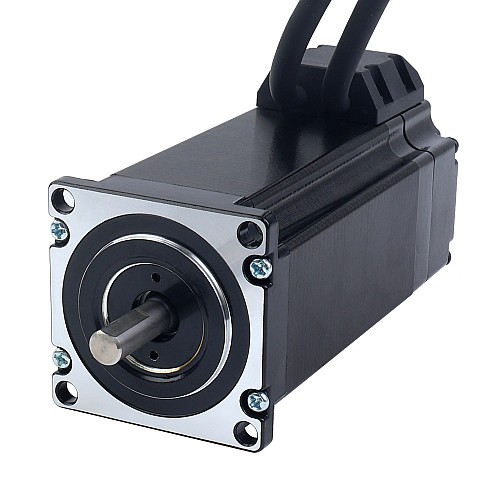

Motor paso a paso de bucle cerrado Nema 23 serie S 3,00Nm(424,83oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$692.00

5 o más M$663.40

10 o más M$637.20

50 o más M$612.80

100 o más M$590.40

In Stock: 10000
Model: 23HS40-5004D-E1000
Gross Weight: 1.73kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 33

Haga clic en país para stock en directo

Enviado desde

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este es un motor paso a paso de bucle cerrado Nema 23 con un codificador óptico incremental de 1000ppr(4000cpr) con una potencia nominal de 5,0A y un par de retención de 3,00Nm(424,83oz.in). En comparación con los motores paso a paso de bucle abierto, ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos.

Especificaciones del motor

Número de pieza del fabricante: 23HS40-5004D-E1000
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,00Nm(424,83 oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 0,6ohms ± 10%
Inductancia: 2,3mH ± 20%(1KHz)
Clase de aislamiento: B 130 °C [266 °F]
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 122mm
Diámetro del eje: Φ8mm
Longitud del eje: 22mm
Longitud del eje del perfil D: 15mm
Longitud del cable: 300mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000 PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Conexión

A+	A-	B+	B-
1		3	4

PIN	1	2	3	11	12	13
Codificador	EA+	VCC	GND	EB+	EB-	EA-

El motor viene con un cable muy flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5
Inductancia(mH)	2.3
Resistencia de fase(ohms)	0.6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Longitud del cuerpo(mm)	122
Longitud del eje(mm)	22
Método de inventario	Inventario dedicado
Producción en serie	Serie S
Tamaño(mm)	Nema 23 (57 x 57)
