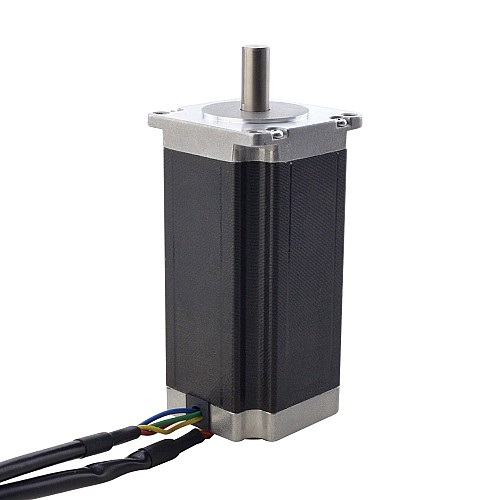

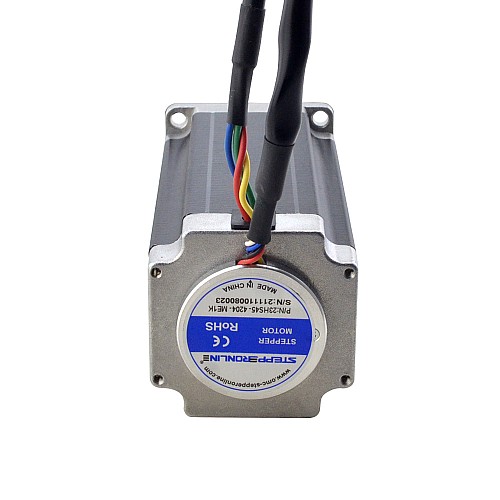

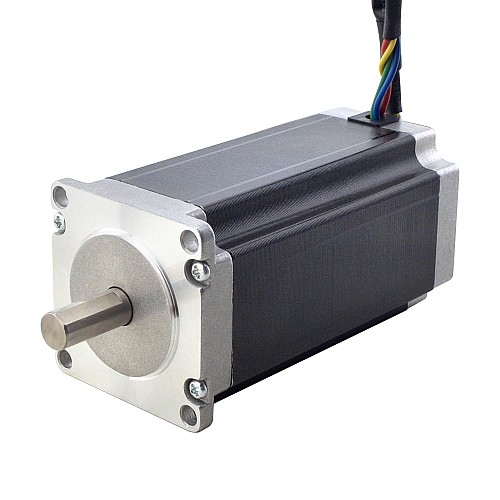

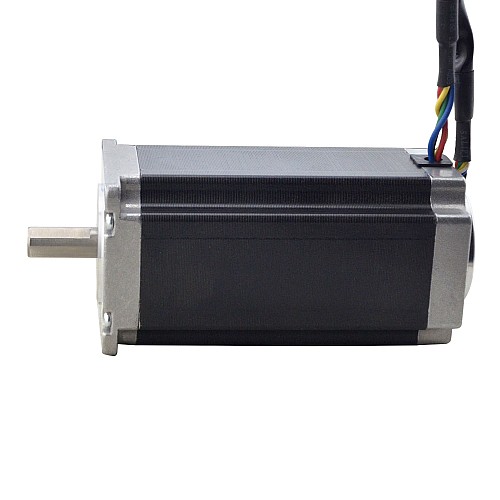

Motor de bucle cerrado Nema 23 3Nm(424.83oz.in) con codificador magnético 1000PPR(4000CPR)

Motor de bucle cerrado Nema 23 3Nm(424.83oz.in) con codificador magnético 1000PPR(4000CPR)

3 Comentarios - Escribir Comentario

M$689.60

5 o más M$661.20

10 o más M$635.00

50 o más M$610.80

100 o más M$588.40

In Stock: 10000
Model: 23HS45-4204-ME1K
Gross Weight: 1.83kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 329

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Australia

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso de bucle cerrado nema 23 con un par de 3Nm(424.83oz.in). El codificador es un codificador magnético con 3canales y una resolución de 1000PPR(4000CPR). La mayor ventaja del codificador magnético es el tamaño y el costo, se usan ampliamente en espacios pequeños y tienen un rendimiento de mayor costo.

Especificación eléctrica

Número de pieza del fabricante: 23HS45-4204-ME1K
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 3Nm(424.83oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,88ohmios ± 10%
Inductancia: 3,4mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 116,5mm
Diámetro del eje: Φ10mm
Longitud del eje: 24mm
Longitud del eje D-CUT: 20mm
Longitud del cable: 500mm
Peso: 1,5kg

Especificación del codificador

Tipo de circuito de salida: diferencial
Tipo de codificador: incremental magnético
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 3,3V.
Voltaje de suministro máx.: 5,5V
Corriente de salida: 20mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 0,2V.
Frecuencia de salida máx.: 400kHZ

Conexión de motor y codificador

Motor	A+	A-	B+	B-
Cable	VERDE	ROJO	AMARILLO	AZUL

codificador	CCV	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Cable	ROJO	NEGRO	BRN	ORG.	AZUL	VERDE	AMARILLO	BLANCO

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	4.2
Inductancia(mH)	3.4
Resistencia de fase(ohms)	0.88
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Magnético Incremental
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	10
Longitud del cuerpo(mm)	116.5
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 23 (57 x 57)

File	Size
23HS45-4204-ME1K_Full_Datasheet.pdf	171.67KB	Download
23HS45-4204-ME1K.SLDPRT	877.14KB	Download
23HS45-4204-ME1K.STEP	1.53MB	Download
23HS45-4204-ME1K_Torque_Curve.pdf	89.12KB	Download
